gefran R-C3 Mode D'emploi

• Entrées pour codeurs du type Différentiel, Single Ended, Push
Pull, Open Collecteur pour capteurs de proximité 2/3 fils
• Interceptions de quote et de vitesse
• Compteurs à 32 bits
Ce chapitre contient les instructions nécessaires pour une
installation correcte des GILOGIK II dans l'armoire de com-
mande de la machine ou du système hôte, ainsi que pour con-
necter correctement l'alimentation, les entrées, les sorties et
les interfaces du système.
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses com-
posants.
Utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisation
précisée dans la brochure. Pour garantir un fonctionnement correct et
sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open".
Notes Sécurité électrique et compatibilité électromagnétique:
• LABEL CE : Conformité EMC (compatibilité électromagnétique)
selon la Directive Direttiva 2004/108/CE.
- 3 entrées codeurs et compteurs à 32 bits
- entrées pour codeur Différentiel, Push-Pull, Single Ended, Open
collector/capteurs de proximité
- les voies sont configurables de manière indépendante
- filtre programmable logiciel au 20kHz ou 500kHz
- entrées de 8...32 Vcc, 25mA max
- isolation entrées : > 2kV
- surtension sur les entrées durant 1ms: maximum 1kV
- alimentation du module : via la face arrière R-BUS (x) 3,3V
- pour UL: alimentation avec dispositif de la classe 2
Diagnostic
• Diode jaune de présence alimentation 24 V ext.
• Diode rouge Interruption active
• Diode rouge FAIL, erreur module
Alimentation codeurs
24VVDC ± 25% 500mA max.(*) ext. (à fournir sur les bornes prévues à
80122C_MHW_R-C3_0809_FRA

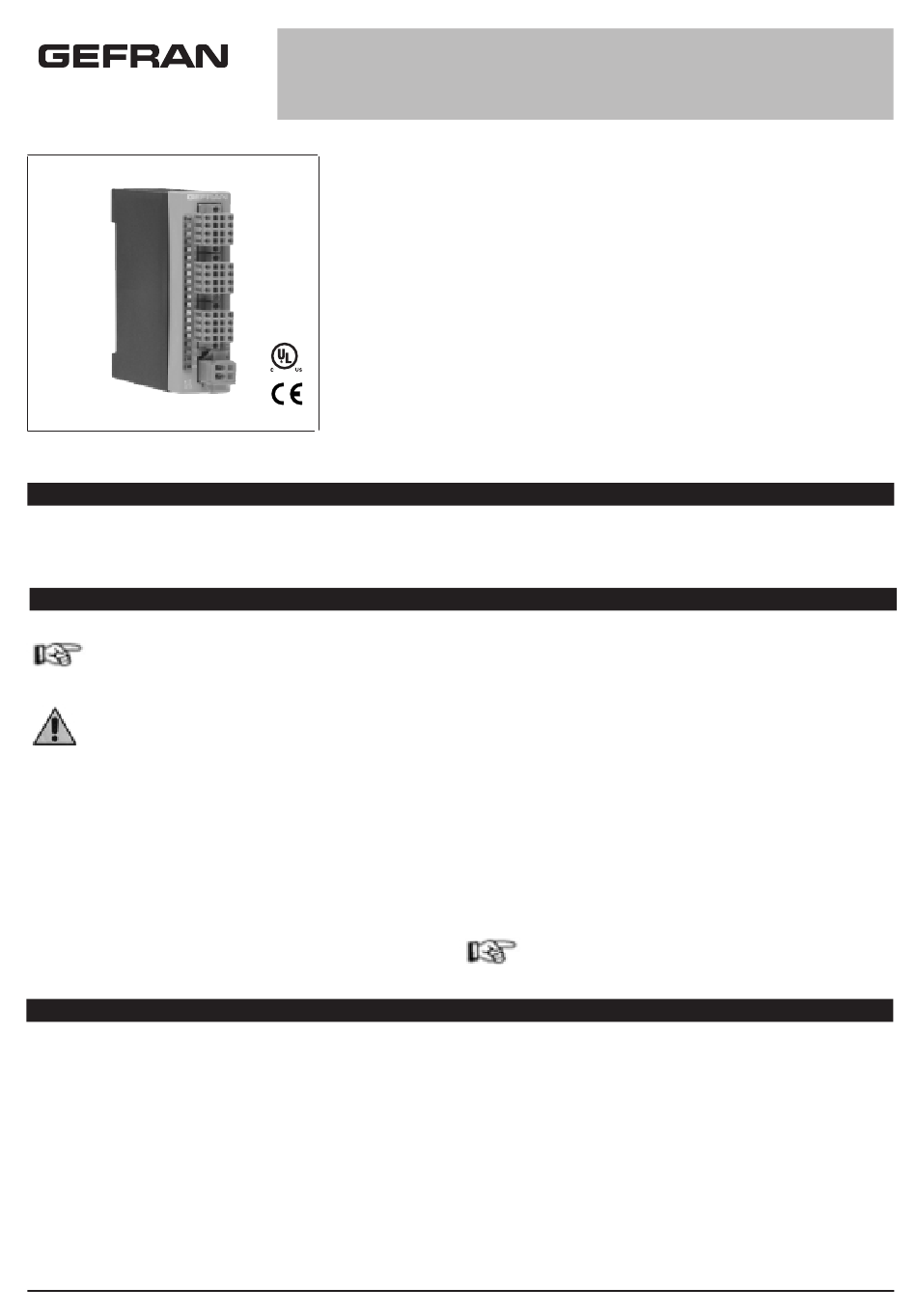

R-C3
MODULE : 3 ENTRÉES, ENCODEURS
MODE D'EMPLOI
cod. 80122C / Edit 04 - 0809 -FRA
1 • PRINCIPALES CARACTÉRISTIQUES
2 •INSTALLATION ET CONNEXION
3 • CARACTERISTIQUES TECHNIQUES
• Configuration logicielle des entrées
• Diodes de diagnostic des alimentations et d'alarme
• Connecteur extractibles de série
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des machines
ou des installations de production.
Réglementation produit d'applicable EN 61131-2
La déclaration de conformité est disponible sur GEFRAN web:
www.gefran.com
• Le dispositif est conforme aux normes UL508 file E198546
• Conformité BT (basse tension)
selon la Directive Direttiva LVD 2006/95/CE.
Préconisations pour une installation correcte aux fins de l'EMC
Connexion des entrées et des sorties pour les modules
• Les circuits externes raccordés doivent respecter la double isolation.
• Pour connecter les entrées analogiques, procéder comme suit:
- séparer physiquement les câbles des entrées de ceux de
l'alimentation, des sorties et des raccordements de puissance;
- utiliser des câbles torsadés et blindés, avec le blindage raccordé à la
terre à un seul endroit.
GEFRAN S.p.A. ne saurait être tenue en aucun cas pour
responsable d'éventuels dommages corporels ou matériels
résultant d'altérations ou d'une utilisation erronée, inappropriée
ou non conforme aux caractéristiques du régulateur et aux pre-
scriptions contenues dans le présent Manuel Utilisateur.
cet effet à l'avant).
L'alimentation est distribuée en interne sur les trois voies et est configu-
rable à + 5V ou 24VVDC depuis l'extérieur
C
ARACTÉRISTIQUES MÉCANIQUES
Dimensions: 92x90x25,4mm
Poids: 120g.
Fixation par encliquetage sur leR-BUS(x)
Degré de protection: IP20
3 connecteurs : 8 broches femelle avec serrage par ressort
C
ONDITIONS AMBIANTES
Température de fonctionnement: 0...50°C
Température de stockage: -20...70°C
Humidité: maximum 90% HR, sans condensation
Pour UL: la température max de l'air autour du dispositif est de 50°C
