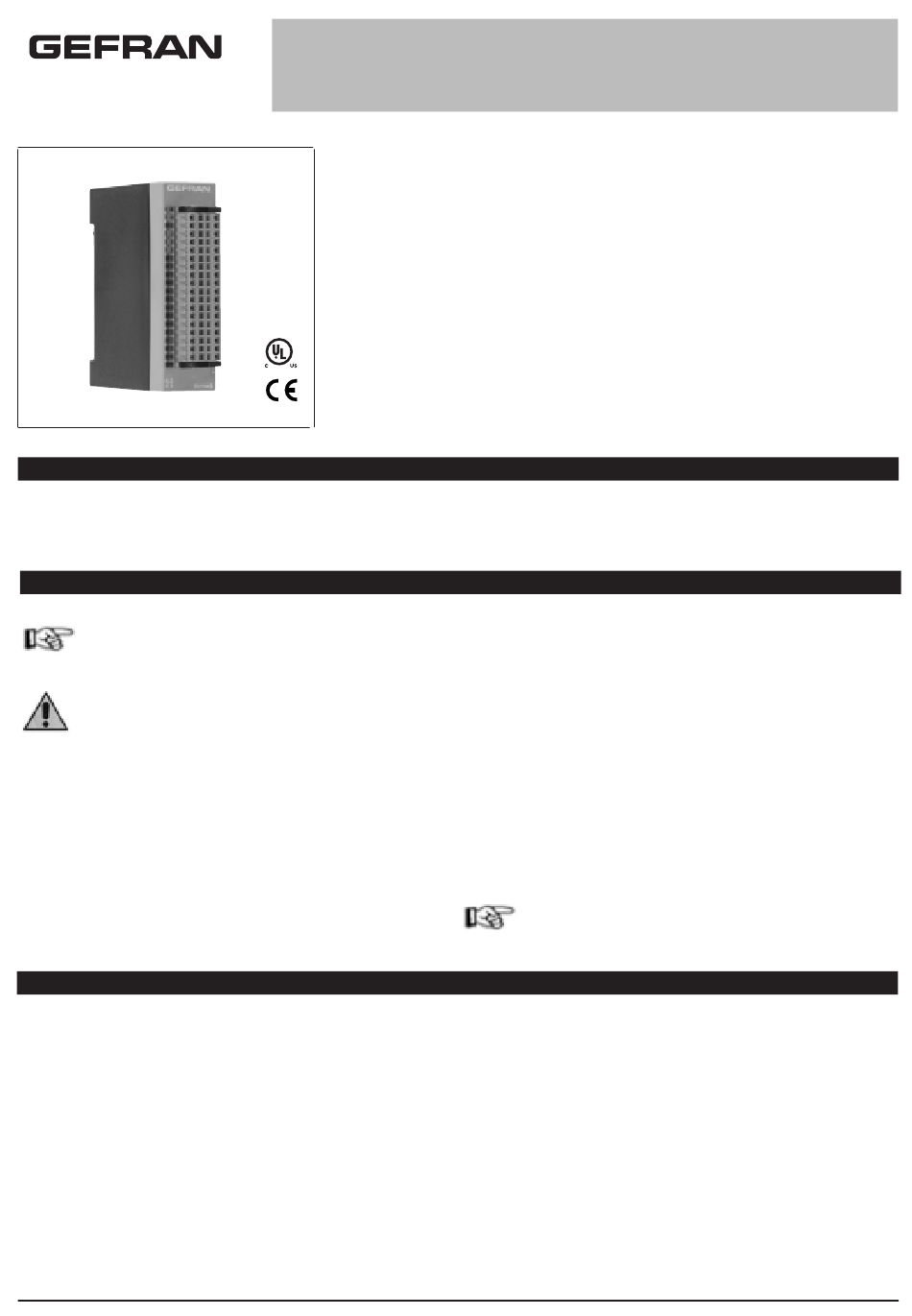

gefran R-MA6 Mode D'emploi

• Installation en la face arrière R-BUSxx
• 6 entrées opto-isolées à 16 bit
• Configuration des entrées par logiciel
• Alimentation de transducteurs à board
Ce chapitre contient les instructions nécessaires pour une
installation correcte des GILOGIK II dans l'armoire de com-
mande de la machine ou du système hôte, ainsi que pour con-
necter correctement l'alimentation, les entrées, les sorties et
les interfaces du système.
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses com-
posants.
Utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisation
précisée dans la brochure. Pour garantir un fonctionnement correct et
sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open".
Notes Sécurité électrique et compatibilité électromagnétique:
• LABEL CE : Conformité EMC (compatibilité électromagnétique)
selon la Directive Direttiva 2004/108/CE.
- 6 entrées analogiques avec conversion A/D à 16bit
- Temps d'échantillonnage pour toutes les voies: 200µs
- Filtre digitale
- Alimentation du module : via la face arrière R-BUS (x) 3,3V
Entrées
- Potentiomètre minimum: 2KΩ
- Différentiel 0...100mV, 0...30mV pour pont de jauge
- Linéaire 0...10V, 0...2V
- Linéaire 0...20mA, 4...20mA (Channels 3,4,5,6)
Impédance d'entrée
- Potentiomètre > 1MΩ
- Linéaire 0...10V, 0...2V > 1MΩ
- Pont de jauge: > 1MΩ
- Linéaire 0/4...20mA = 100Ω
Précision des entrées supérieure à 0,5%
Alimentation pour entrées
24VDC ±25% 500mA max. externe à fournir sur les bornes prévues à
cet effet:
R-MA6
MODULE 6 ENTRÉS NUMERIQUES + 6 SORTIES NUMERIQUES
MODE D'EMPLOI
cod. 80130D / Edit 05 - 08/09 - FRA
1 • PRINCIPALES CARACTÉRISTIQUES
2 • INSTALLATION ET CONNEXION
3 • CARACTERISTIQUES TECHNIQUES
• 6 sorties opto-isolées à 16 bit ±10V 20mA
• Protection électronique des sorties
• Diodes de diagnostic
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des machines
ou des installations de production.
Réglementation produit d'applicable EN 61131-2.
La déclaration de conformité est disponible sur GEFRAN web:
www.gefran.com
• Le dispositif est conforme aux normes UL508 file E198546
• Conformité BT (basse tension)
selon la Directive Direttiva LVD 2006/95/CE.
Connexion des entrées et des sorties pour les modules
• Les circuits externes raccordés doivent respecter la double isolation.
• Pour connecter les entrées analogiques, procéder comme suit :
- séparer physiquement les câbles des entrées de ceux de l'alimentation,
des sorties et des raccordements de puissance ;
- utiliser des câbles torsadés et blindés, avec le blindage raccordé à la
terre à un seul endroit.
GEFRAN S.p.A. ne saurait être tenue en aucun cas pour
responsable d'éventuels dommages corporels ou matériels
résultant d'altérations ou d'une utilisation erronée, inappropriée
ou non conforme aux caractéristiques du régulateur et aux pre-
scriptions contenues dans le présent Manuel Utilisateur.
• 10V pour pont de jauge max 150mA
• 24V pour sondes amplifiées max 500mA
Isolation entrées: > 2,0kV
Surtension sur les entrées durant 1ms: max 1kV
Pour UL: alimentation avec dispositif de la classe 2
Sorties
- Alimentation du sortie 24VDC ± 25% 500mA max
- Gestion de 6 sorties analogiques avec conversion D/A à 16bit
- Temps de configuration 100µs max.
- Sorties standard en tension à ±10V, 20mA pour voies max.
- Protection électronique contre le court-circuit et la surcharge pour chaque
groupe de 3 voies: 100mA max.
- Linéarité: supérieure à 0,5%
- Isolation sorties: > 2,0KV
- Surtension sur les entrées durant 1ms: 1KV max.
80130D_MHW_R-MA6_0809_FRA
