• E/S opto-isolées
• 8 entrées logiques configurables 24Vcc ± 25%
• 8 sorties logiques configurables 24Vcc ± 25%
• 4 entrées analogiques configurables par voie logicielle (V, I, TC, RTD,
potentiomètre, pont de jauge), conversion A/N à 16 bits
Ce chapitre contient les instructions nécessaires pour une
installation correcte des GILOGIK II dans l'armoire de com-
mande de la machine ou du système hôte, ainsi que pour con-
necter correctement l'alimentation, les entrées, les sorties et
les interfaces du système.
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses com-
posants.
Utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisation
précisée dans la brochure. Pour garantir un fonctionnement correct et
sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open".
Notes Sécurité électrique et compatibilité électromagnétique:
• LABEL CE : Conformité EMC (compatibilité électromagnétique)
selon la Directive Direttiva 2004/108/CE.
E
NTRÉES LOGIQUES
• 8 entrées logiques opto-isolées 24Vcc ± 25% avec isolation > 2KV
• Tension maximum d'entrée : 32V 25mA
• Protection contre l'inversion de polarité
• Tension maximum pour "0" (entrée NON ACTIVE) = 5Vcc
• Tension minimum pour "1" (entrée ACTIVE) = 11Vcc compatibles
avec les dispositifs de type 1, 3.
• Entrées 1 à 4 avec bande passante de 50 kHz
• Entrées 4 à 8 avec bande passante de 5 kHz
• La carte dispose de trois unités de comptage pouvant être associées
aux entrées 1 à 4, configurables en tant que:
- Codeur bidirectionnel, monodirectionnel avec ou sans repère zéro et
calcul intégré de la vitesse
80143_MHW_R-MIX_1109_FRA

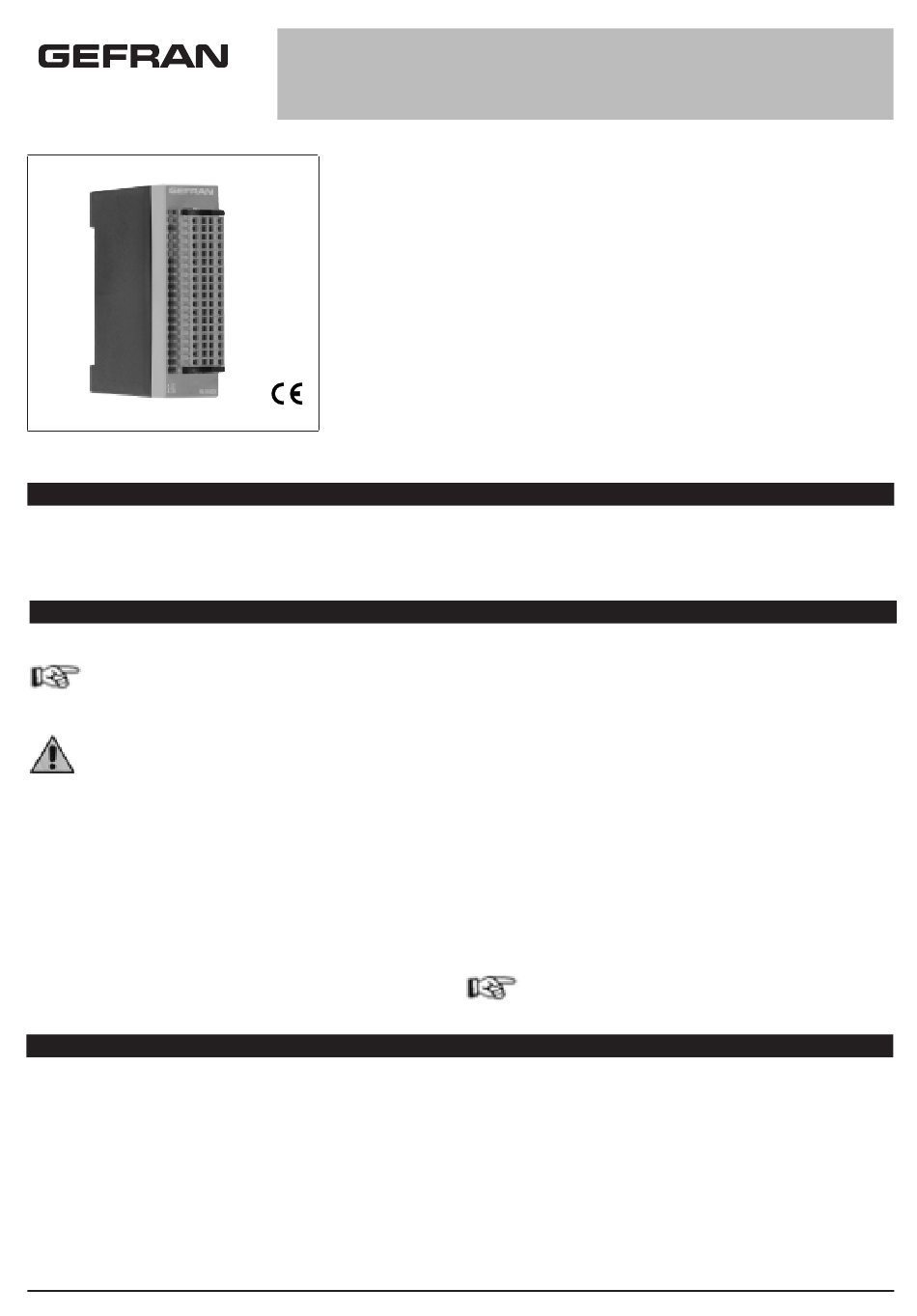

R-MIX
MODULE 8 ENTREES + 8 SORTIES LOGIQUES + 4 ENTREES +
2 SORTIES ANALOGIQUES 16 Bit + 2 TA
MODE D'EMPLOI
cod. 80143/ Edit 01 - 11/09 - FRA
1 • PRINCIPALES CARACTÉRISTIQUES
2 •INSTALLATION ET CONNEXION
3 • CARACTERISTIQUES TECHNIQUES
• 2 sorties analogiques configurables (±10V, ±20mA), conversion N/A à 16 bits
• 2 entrées TA, conversion A/N à 16 bits
• Protection contre l'inversion de polarité, la surcharge et la sur-température
• Diode de diagnostic alimentations, E/S, état du module et alarme
• Connecteurs extractibles de série
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des machines
ou des installations de production.
Réglementation produit d'applicable EN 61131-2.
La déclaration de conformité est disponible sur GEFRAN web:
www.gefran.com
• Le dispositif est conforme aux normes UL508 file E198546
selon la Directive Direttiva LVD 2006/95/CE.
Préconisations pour une installation correcte aux fins de l'EMC
Connexion des entrées et des sorties pour les modules
• Les circuits externes raccordés doivent respecter la double isolation.
• Pour connecter les entrées analogiques, procéder comme suit :
- séparer physiquement les câbles des entrées de ceux de l'alimentation,
des sorties et des raccordements de puissance ;
- utiliser des câbles torsadés et blindés, avec le blindage raccordé à la
terre à un seul endroit.
GEFRAN S.p.A. ne saurait être tenue en aucun cas pour
responsable d'éventuels dommages corporels ou matériels
résultant d'altérations ou d'une utilisation erronée, inappropriée
ou non conforme aux caractéristiques du régulateur et aux pre-
scriptions contenues dans le présent Manuel Utilisateur.
- Compteur d'impulsions
- Contrôleur de période, fréquence ou cycle de service
- Dispositif de mesure de la durée d'impulsion haute / basse.
S
ORTIES LOGIQUES
• 8 sorties opto-isolées PNP 24Vcc ± 25% avec isolation > 2KV
• Organisation : 1 x groupe de 8 sorties
• Alimentations sorties : 24Vcc ± 25%
• Courant maximum pour 8 sorties : 6A
• Courant maximum pour groupe de 4 sorties contiguës (1...4 / 5...8): 3A
• Courant maximum par sortie : 1A
• Courant maximum par groupe de 8 sorties 3A
• Intervention de protection contre la surcharge, sortie à 1,2A.
• Surtension sur l'entrée durant 1ms,maximum 1kV
1
