Mise en service
6.1
Conseils importants pour le vissage et le dévissage du capuchon porte-
membrane
(1)
Exemple de l'illustration : type 202634/45
REMARQUE
Détérioration de la tige de l'électrode si on la touche
Si on touche ou salit la tige de l'électrode (3)/(4), cela peut l'endommager et rendre le capteur inutili-
sable.
Lors des opérations décrites ci-dessous, il ne faut en aucun cas toucher la tige de l'électrode. Il faut
exécuter les opérations exactement comme indiqué.
REMARQUE
Détérioration de la membrane par un excès ou un manque de pression
La membrane est très sensible. Lorsqu'on visse ou dévisse le capuchon porte-membrane (7), cela peut
provoquer un excès ou un manque de pression dans le capuchon qui endommagera la membrane.
Veuillez suivre scrupuleusement les instructions pour le vissage et le dévissage du capuchon porte-
membrane (chapitre 7 "Entretien", page 35).
REMARQUE
Détérioration de la membrane sous l'effet de contraintes mécaniques
Lorsque le capteur est prêt pour la mesure (capuchon porte-membrane vissé à fond), la distance entre
la tige de l'électrode (3)/(4) et la membrane (8) est très faible. Un choc sur la pointe du capteur peut en-
dommager la membrane.
Visser le capuchon porte-membrane sur le capteur juste avant le montage dans une armature.
REMARQUE !
Pour un fonctionnement correct, le capuchon porte-membrane doit être vissé à fond sur le capteur. Le
joint torique d'étanchéité (2) constitue la première "résistance au vissage". Il faut poursuivre le vissage
du capuchon porte-membrane jusqu'à ce qu'il touche l'armature (1) du capteur.
(2)
(3)
(4)
(5) (6) (7)
(8)

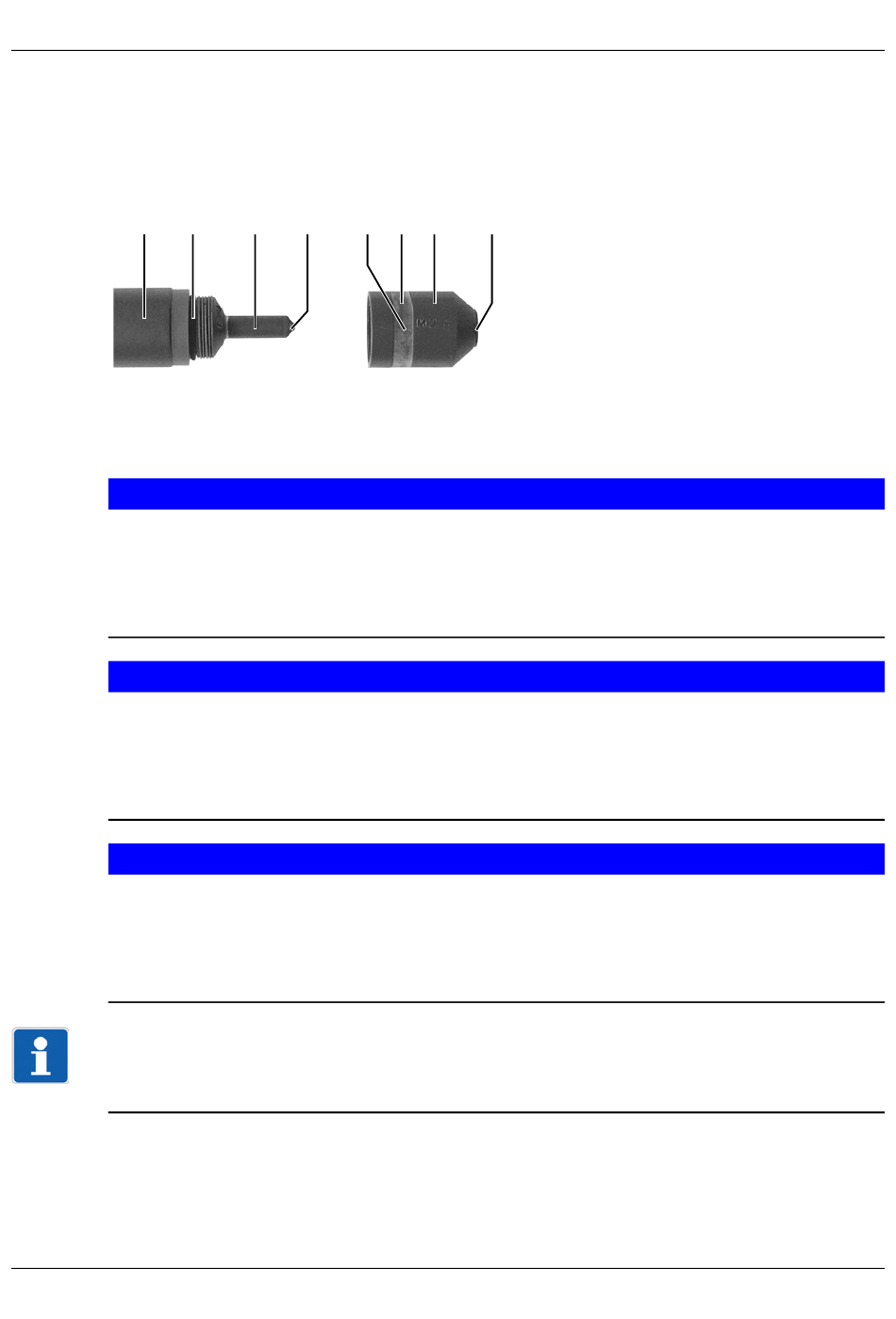

6 Mise en service
(1) Armature du capteur
(2) Joint torique
(3) Tige de l'électrode
(4) Pointe de l'électrode
(5) Orifice d'évacuation
(6) Protection de l'éva-
cuation
(7) Capuchon porte-
membrane
(8) Membrane
