4.2 Résistance d'isolement
La mesure de la résistance d'isolement permet de contrôler l'isolement entre deux
éléments conducteurs tout en apportant une indication sur les risques de circulation
d'un courant de fuite. En effet, lorsque la qualité de l'isolement se dégrade, des
courants de fuite peuvent circuler entre les parties conductrices d'une installation et
causer des dégâts plus ou moins importants, comme, par exemple, le déclenchement
des dispositifs de protection.
La mesure d'isolement est effectuée selon la norme EN 61557-2.
Les applications typiques sont :
La résistance d'isolement entre les conducteurs de l'installation.

La résistance d'isolement d'éléments non conducteurs (parois et sols).

La résistance d'isolement de câbles de liaison à la terre.

La résistance de sols semi-conducteurs (antistatiques).

La mesure d'isolement doit impérativement être réalisée hors tension. Ceci est un
impératif de la norme NF C 15-100
Voir chapitre 4.1 Sélection de fonction pour plus
d'instructions concernant la fonctionnalité des
touches.
Paramètres de test pour la mesure de la résistance d'isolement.
Uiso Tension de test [50 V, 100 V, 250 V, 500 V, 1000 V]
Résistance d'isolement minimum [OFF, 0.01 M ÷ 200 M]
Limit
Branchement pour la résistance d'isolement.
L1
L2
L3
N
PE

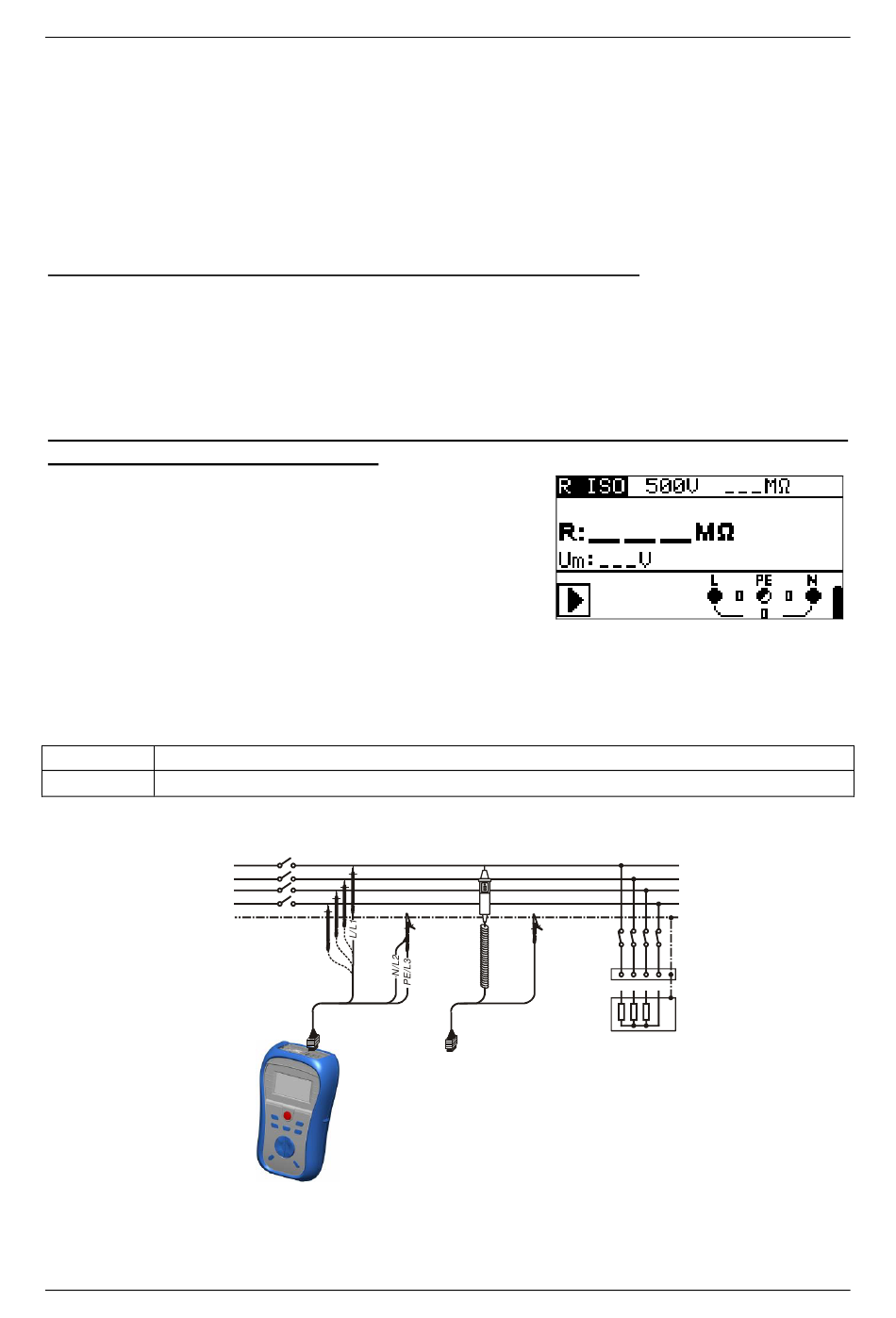

Schéma 4.6: Branchements pour la mesure d'isolement.
mains voltage
switched off
Schéma 4.5: Résistance
closed
switches
loads disconnected
