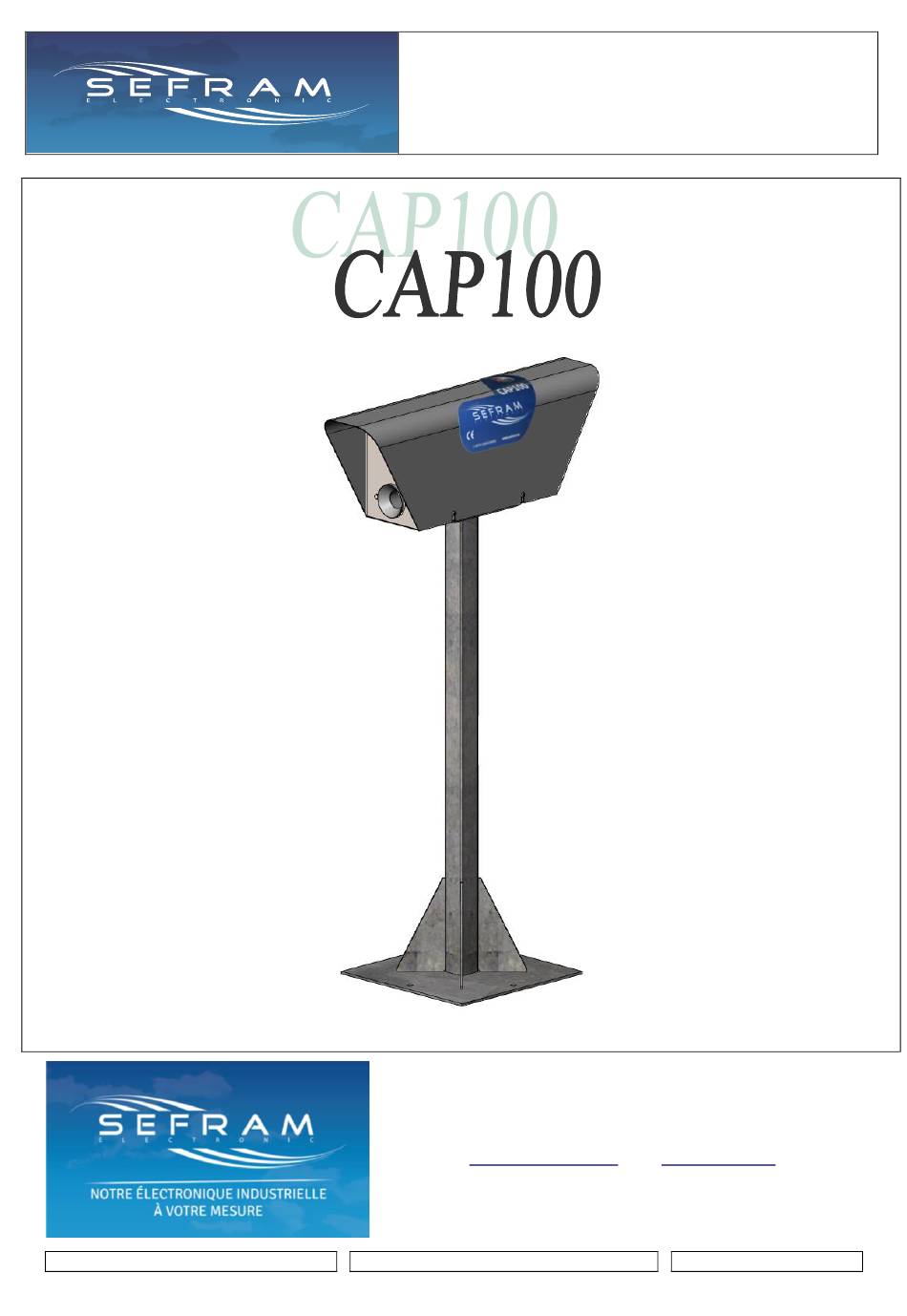

- Page 1 CAP100 Contrôleur Air Propre PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0516.1018b Page 1 sur 10...
-
Page 2: Table Des Matières
CAP100 Contrôleur Air Propre SOMMAIRE : DESCRIPTION : Page Le CAP100 est un appareil paramétrable pour le contrôle de l’empoussièrement de l’air. - DESCRIPTION Il est composé d’un amplificateur d’air afin de créer une - CARACTERISTIQUES aspiration de l’air environnant grâce à une alimentation en air - COMPOSITION comprimé. -
Page 3: Caracteristiques
CAP100 Contrôleur Air Propre CARACTERISTIQUES : - Tension d’alimentation (tension nominale) : Version ALIM AC : 100 à 240V 50-60 Hz Version ALIM DC : 24Vdc - Consommation (courant nominal) maximum : Version ALIM AC : 0.1A Version ALIM DC : 0.2A... -
Page 4: Composition

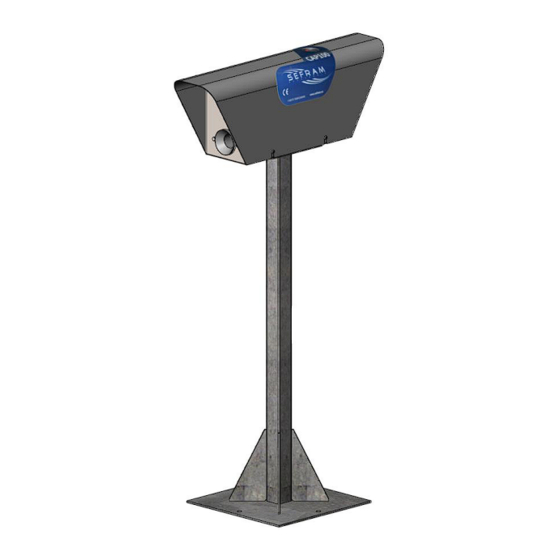

CAP100 Contrôleur Air Propre COMPOSITION : 3 presses étoupes 2xISO16 + 1xISO16b pour passage câbles Raccordement de l’alimentation en air comprimé Connecteur M12 pour console de réglage ENCOMBREMENT ET FIXATION : Version de base : Sur le dessous, on dispose de 4 points pour une éventuelle fixation (4xM8) :... - Page 5 CAP100 Contrôleur Air Propre Version avec équerre de fixation : Version avec pied : Notice Technique FI 72.0516.1018b Page 5 sur 10...
-
Page 6: Protections
Attention : l’accès à la boite de raccordement doit se faire hors tension Pour accéder à la partie raccordement électrique, il faut démonter le capot de protection du CAP100. Desserrer les quatre vis de part et d’autre et dégager le capot en le tirant vers le haut. - Page 7 +24V 24VDC 50/60 Hz Remarque : si utilisation d’un boitier report, et que celui-ci fournit l’alimentation du CAP100, le CAP100 doit être impérativement une version alimentation 24VDC. Sortie relais « ALERTE » et « ALARME » : Les contacts secs des relais ALERTE et ALARME se situent dans la partie droite, en bas de la carte :...
- Page 8 Elle est disponible seulement s’il n’y a pas de présence d’un boitier report. Si présence d’un boitier report, elle est connectée sur celui-ci. Lorsqu’un boitier « console de réglage » est connectée (connecteur M12 sur le côté du CAP100), la communication MODBUS est interrompue. Elle reprendra lorsque la console sera débranchée du connecteur M12.
-
Page 9: Precautions
FRANCE CONFORMITE : Le CAP100 est conforme aux directives européennes en vigueur (directives CEM, BT) auxquelles il est soumis. Toutefois, il doit être utilisée de manière correcte dans des applications pour lesquelles il est prévue, et doit être en liaison ou à proximité de produits agréés CE. - Page 10 +la notice technique spécifique à l’appareil lequel l’appareil a été intégré de façon conforme, satisfait à l’ensemble des directives, législations, ordonnances et Les appareils Sefram sont conçus pour être montés, mis en service et utilisés conformément aux caractéristiques reprises normes en vigueur les plus récentes.
