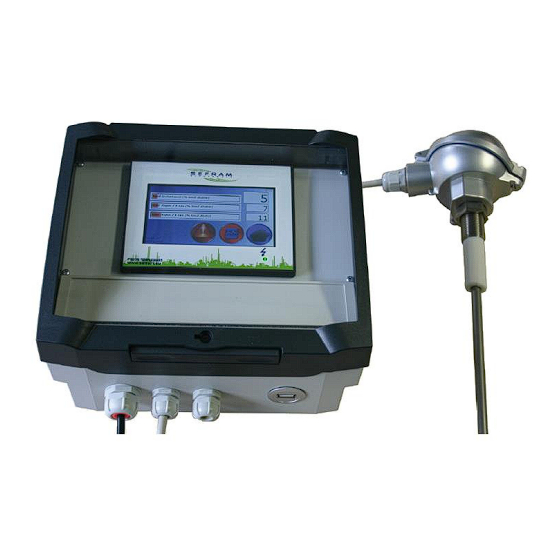

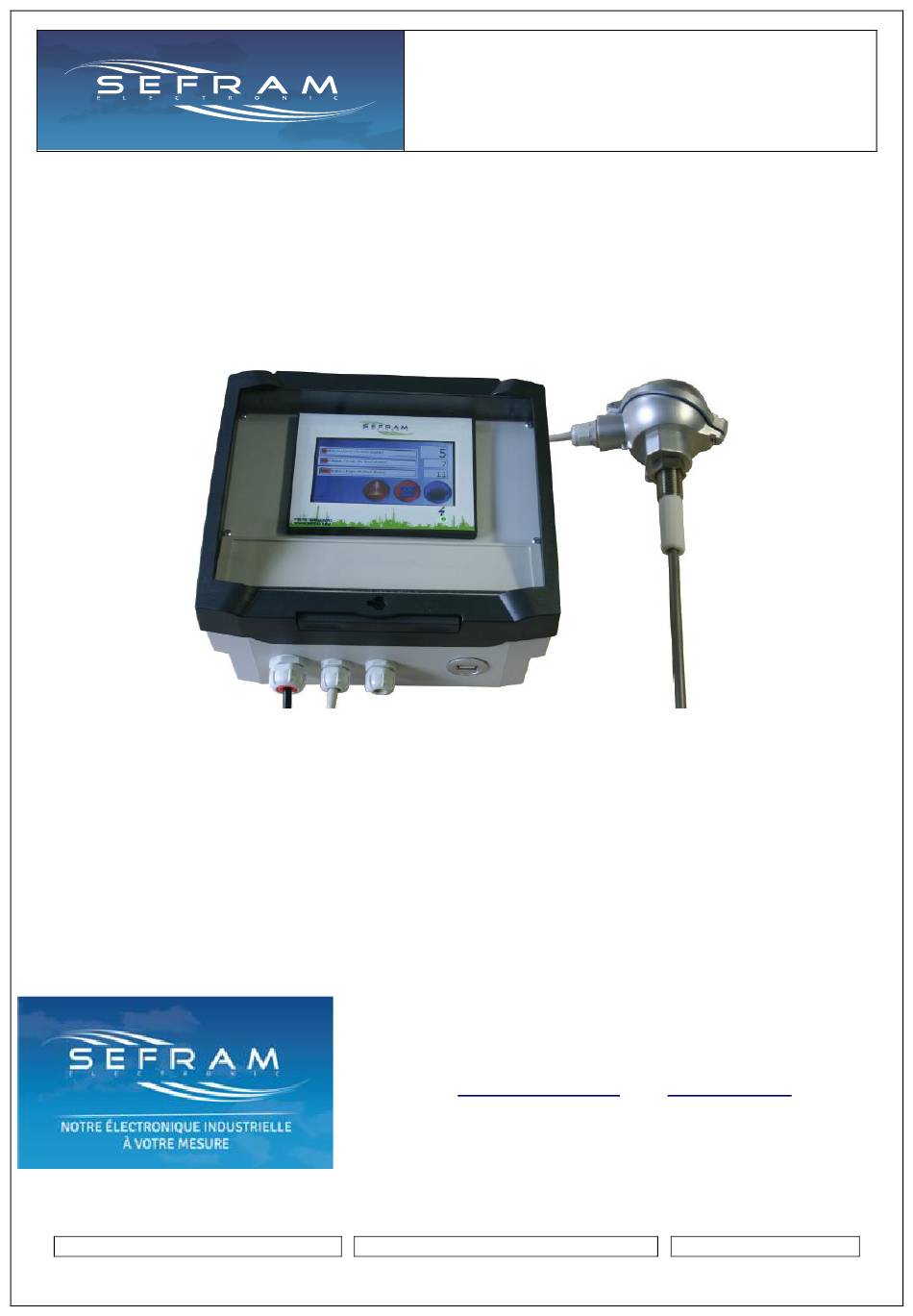

- Page 1 CDM - Coffret Report Sonde Surveillance émission poussières PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0456.0720 Page 1 sur 25...
-
Page 2: Table Des Matières
CARACTERISTIQUES Page 3 graphique les rejets de poussières mesurés par les sondes CDM via un écran tactile couleur. MONTAGE & ENCOMBREMENT Page 4 MECANIQUE Le boîtier est équipé d’une prise USB qui permet à... -
Page 3: Caracteristiques
CDM - Coffret Report Sonde Surveillance émission poussières CARACTERISTIQUES Alimentation 2 versions, choix à la commande : Version AC : 100-240 VAC / 50-60Hz Version DC : 24VDC Consommation Version AC : 0.1A max. Version DC : 1A max. Relais ALERTE et ALARME (x4) contacts NO 1A 30VDC / 0.3A 125VAC... -
Page 4: Montage & Encombrement Mecanique
CDM - Coffret Report Sonde Surveillance émission poussières MONTAGE et ENCOMBREMENT MECANIQUE Capacité de serrage des PE : 1: ISO 20 : Diamètre câble 7.5 à 13mm 2 : ISO 16 : Diamètre câble 4 à 8mm 3 : ISO 16 : Diamètre câble 4 à 8mm 4 : ISO 16 : Diamètre câble 4 à... -
Page 5: Raccordements Electriques
CDM - Coffret Report Sonde Surveillance émission poussières RACCORDEMENTS ELECTRIQUES Les raccordements doivent se faire hors-tension. Les bornes de raccordement sont accessibles après ouverture du capot et après démontage du couvercle (partie basse du coffret). câble alimentation 2 : câble raccordement sonde 1 3 : câble raccordement sonde 2... - Page 6 Vert Sonde CDM1 / ALARME Contact 1 ALARME Jaune Sonde CDM1 / ALARME Contact 2 Bornes 13 à 16 : REPORT PROCESS SONDE CDM n°1 ALERTE Report CDM1 ALERTE Contact 1 ALERTE Report CDM1 ALERTE Contact 2 REPORT CONTACTS CDM n°1 RELAIS ALARTE / ALARME...
- Page 7 CDM - Coffret Report Sonde Surveillance émission poussières Bornes 26 à 29 : REPORT PROCESS SONDE CDM n°2 ALERTE Report CDM2 ALERTE Contact 1 ALERTE Report CDM2 ALERTE Contact 2 REPORT CONTACTS CDM n°2 RELAIS ALARTE / ALARME ALARME Report CDM2 ALARME Contact 1...
-
Page 8: Reglage Identifiant Com
CDM - Coffret Report Sonde Surveillance émission poussières PROTECTION Uniquement si version alimentation en 24VDC, un fusible 5x20mm 1A temporisé protège l’appareil : REGLAGE IDENTIFIANT COM Afin de distinguer la sonde « 1 » et « 2 », dans le cas d’une utilisation du coffret avec 2 sondes, il est nécessaire de leur attribuer un identifiant : - «... -
Page 9: Presentation De L'interface Utilisateur
CDM - Coffret Report Sonde Surveillance émission poussières PRESENTATION DE L’INTERFACE UTILISATEUR Page de démarrage 1 : Logo de la société ou constructeur 2 : Horloge Si l’utilisateur n’effectue aucune action sur l’écran (appui) pendant 5 secondes, le système affiche à l’écran, de façon automatique, la page principale. - Page 10 Page principale / Synoptique 1 : Valeur de rejets poussières mesurée en instantanée par la sonde CDM n°1. Valeur exprimée en % par rapport au seuil d’ALARME réglé dans la sonde CDM n°1. Rappel : Seuil ALARME_CDM1= n2_CDM1 x PR_CDM1 2 : Valeur moyenne de rejets poussières mesurée sur les x dernières minutes par la sonde n°1.
- Page 11 CDM - Coffret Report Sonde Surveillance émission poussières En cas de défaut(s) présent(s) : 1 : Lien vers page défaut(s) en cours / indication défaut(s) existant(s) en cours Le bouton Défaut(s) présent(s) reste affiché tant que le(s) défaut(s) en cours sont toujours présents.
- Page 12 CDM - Coffret Report Sonde Surveillance émission poussières Page Défaut(s) en cours : 1 : liste des défauts présents horodatés 2 : lien vers page menu général / sommaire 3 : lien vers page principale / synoptique 4 : niveau de sécurité...
- Page 13 CDM - Coffret Report Sonde Surveillance émission poussières Page Représentation graphique Si 1 sonde définie : 1 : Graphique. L’axe des ordonnées représente la valeur des mesures, exprimé de 0 à 100% par rapport au seuil ALARME. L’axe des abscisses représente le temps.
- Page 14 CDM - Coffret Report Sonde Surveillance émission poussières Le message « Enregistrement en cours. Veuillez patienter… » apparaît. L’enregistrement peut prendre quelques minutes. Ne pas retirer la clé tant que le message est présent. A la fin de l’enregistrement, affichage du message « Enregistrement avec Succès » si enregistrement réussi ou message «...
- Page 15 CDM - Coffret Report Sonde Surveillance émission poussières Page menu général 1 : lien vers page principale 2 : lien vers menu sécurité 3 : lien vers menu paramètres HMI 4 : lien vers menu langues 5 : lien vers menu paramètres 6 : lien vers menu historique défauts...
- Page 16 CDM - Coffret Report Sonde Surveillance émission poussières Page Menu Sécurité Les utilisateurs sont classés en 3 niveaux : niveau 0, niveau 1 et niveau 2. Les niveaux 1 et 2 sont protégés par mot de passe. L’accès à certaines fonctions ou modification de certains paramètres est possible suivant le niveau de protection sur lequel se trouve l’écran.
- Page 17 CDM - Coffret Report Sonde Surveillance émission poussières Page Menu Paramètres HMI 1 : réglage de l’horloge calendaire 2 : calibration de la taille de l’écran Nécessaire quand l’écran tactile ne réagit pas de façon précise 3 : réglage de la luminosité...
- Page 18 CDM - Coffret Report Sonde Surveillance émission poussières Page Menu Langue 1 : anglais 2 : français 3 : langue en cours 4 : lien vers page menu général 5 : lien vers page principale / synoptique 6 : niveau de sécurité...
- Page 19 Pour activer le calcul, appuyer sur le bouton puis valider. L’apprentissage dure x minutes. Pendant toute la durée du calcul, affichage du message « calcul en cours… » 5 : Ajouter / Supprimer la sonde CDM n°2 (accessible en niveau 2) 6 : Niveau de sécurité...
- Page 20 CDM - Coffret Report Sonde Surveillance émission poussières Page Historique Défauts 1 : historique des défauts horodatés : O signifie défaut présent X signifie défaut disparu 2 : lien vers menu général 3 : lien vers menu principal / synoptique 4 : bouton «...
- Page 21 CDM - Coffret Report Sonde Surveillance émission poussières Page Menu Infos 1 : Lien vers page menu informations système 2 : Lien vers page menu En cas de défauts 3 : lien vers page menu général 4 : lien vers page principale / synoptique 5 : niveau de sécurité...
- Page 22 3 : nom version software, n° software carte électronique / n° software logiciel HMI 4 : lien vers page principale 5 : lien vers menu général 6 : niveau de sécurité 7 : QR code. Lien vers adresse web : www.sefram.eu Notice Technique FI 72.0456.0720 Page 22 sur 25...
- Page 23 CDM - Coffret Report Sonde Surveillance émission poussières Page Troubleshootings / En cas de défauts 1 : lien vers page principale 2 : lien vers menu général Notice Technique FI 72.0456.0720 Page 23 sur 25...
-
Page 24: Instructions Generales
+la norme NFC15-100 +la notice technique spécifique à l’appareil lequel l’appareil a été intégré de façon conforme, satisfait à l’ensemble des directives, législations, ordonnances et Les appareils SEFRAM sont conçus pour être montés, service utilisés conformément normes en vigueur les plus récentes. -
Page 25: Garantie
FRANCE CONFORMITE Le coffret report CDM est conforme aux directives européennes en vigueur (directives CEM et BT) auxquelles il est soumis. Toutefois, il doit être utilisé de manière correcte dans des applications pour lesquelles il est prévu et doit être en liaison ou à...
