SEQUENCEUR
AVEC OU SANS PRESSOSTAT
L'électronique au service du
dépoussiérage et de la qualité de l'air

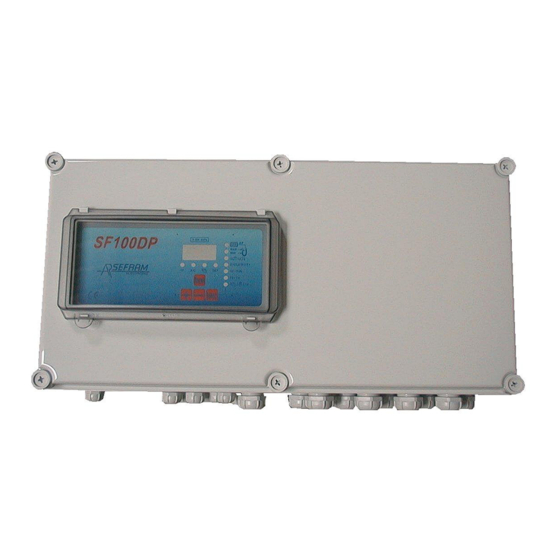

Le SF100DP est un appareil destiné à la gestion de filtres de dépoussiérage à décolmatage par air
comprimé.
Il assure les fonctions suivantes :
- la séquence de décolmatage,
- la mesure de perte de charge du filtre et les contrôles associés, (en option)
- le contrôle air comprimé en association avec un pressostat extérieur. (en option)
- le décolmatage après arrêt installation.
Place Gutenberg - F-59175 TEMPLEMARS (France) - Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62
Email:
contact@sefram.eu
Web:
www.sefram.eu
Notice Technique
FI 72.0188.0716
Page 1 sur 18
Publicité
Table des Matières
Manuels Connexes pour SEFRAM SF100DP
Sommaire des Matières pour SEFRAM SF100DP
- Page 1 AVEC OU SANS PRESSOSTAT L’électronique au service du dépoussiérage et de la qualité de l’air Le SF100DP est un appareil destiné à la gestion de filtres de dépoussiérage à décolmatage par air comprimé. Il assure les fonctions suivantes : - la séquence de décolmatage, - la mesure de perte de charge du filtre et les contrôles associés, (en option)
-
Page 2: Caracteristiques
CARACTERISTIQUES N.B. : les zones grisées sont des options. Tension d’alimentation 115/230V 50 Hz en standard Sur demande : 24/48V 50 Hz Consommation 8 VA + consommation des EV Tension électrovannes Idem tension d'alimentation ou 24V 50 Hz intégré 40VA ou 24V DC 40W ... -
Page 3: Presentation De La Face Avant
PRESENTATION DE LA FACE AVANT Notice Technique FI 72.0188.0716 Page 3 sur 18... - Page 4 Repérage des fonctions : Les réglages : 1) Visu mesure DP: Affiche la mesure DP. Si présence d'un défaut, affichage du type du défaut en alternance. Si DP = 1, clignotement rapide de la led menu "Maxi Dp/Mini DP" Si alarme haute ou basse atteinte, clignotement rapide de la led menu "Alarme haute/Alarme basse".
- Page 5 7) Visu Cycle: Affichage du décompte du temps en cours (T2, T2A ou T3) avec led menu clignotante rapidement en face du temps correspondant. Si manu ou cycle ventilateur en cours, la led menu correspondante clignote rapidement. Affichage du numéro de la voie en cours "nXX" pendant une seconde à chaque impulsion sur une EV.
-
Page 6: Contrôle / Affichage Défauts
CONTRÔLE / AFFICHAGE DÉFAUTS Les défauts sont affichés : en position visu mesure DP (en alternance avec la mesure) en position visu cycle Principe : les défauts sont codés de la façon suivante : Listés par ordre de priorité a l'affichage. note: les défauts sont affichés par ordre croissant des numéro d'EV. - Page 7 6) "cXX" si défaut pas de consommation a/c Ce contrôle est effectif si l'option "contrôle a/c" est validée (réglé en usine). XX représente le numéro de l'EV qui à généré le défaut. Une consommation de pression est considérée comme bonne si l'entrée a/c s'ouvre pendant l'activation de l'EV ou pendant le temps T2 qui le succède.
-
Page 8: La Signalisation En Face-Avant
LA SIGNALISATION EN FACE-AVANT 18) Led I1 Allumée si entrée TOR I1 fermée. (T2A ou ordre de marche DP si pas de carte capteur mesure DP) 19) Led a/c Allumée si entrée TOR I2 fermée. (entrée a/c) 20) Led ventilateur Allumée si entrée TOR I3 fermée. -
Page 9: Les Sorties Relais
LES SORTIES RELAIS 1) Relais K1: (défaut quelconque) Relais alimenté si pas défaut Relais coupé si présence d'un défaut: - défaut électrique voie passante - défaut électrique voie coupée - défaut a/c (si option contrôle a/c) - alarme basse DP 2) Relais K2: (réponse de marche) Relais alimenté... -
Page 10: Protections De L'appareil / Des Ev
PROTECTIONS DE L'APPAREIL / DES EV Notice Technique FI 72.0188.0716 Page 10 sur 18... -
Page 11: Reglage Tension D'alimentation
REGLAGE TENSION D'ALIMENTATION Notice Technique FI 72.0188.0716 Page 11 sur 18... - Page 12 Notice Technique FI 72.0188.0716 Page 12 sur 18...
-
Page 13: Reglage Tension Ev
REGLAGE TENSION EV Seul les cavaliers ST2 sont ajustables par l'utilisateur. En version 24VDC, le cavalier ST2 doit être positionné sur INT Notice Technique FI 72.0188.0716 Page 13 sur 18... -
Page 14: Tension Sortie Ev Suivant Position Des Cavaliers
Tension sortie EV suivant position des cavaliers Notice Technique FI 72.0188.0716 Page 14 sur 18... - Page 15 RACCORDEMENTS Suivant la configuration du coffret SF100, les borniers et les PE sont différents. La configuration est établie à la commande du produit et fait partie de la proposition commerciale pour validation. Notice Technique FI 72.0188.0716 Page 15 sur 18...
- Page 16 3 x PE de 11 pour les entrées 1 x PE de 9 pour le signal 4-20 mA 1 x PE de 16 pour les infos reports relais Suivant la configuration du SF100DP, 1 x PE de 21 par 10 EV Notice Technique FI 72.0188.0716...
- Page 17 à l’ensemble Les appareils Sefram sont conçus pour être montés, mis en service et utilisés conformément aux caractéristiques directives, législations, ordonnances et normes en reprises dans la notice technique. vigueur les plus récentes. Respecter toujours l’ensemble des directives, législations, Les opérations de mise en service doivent être...
-
Page 18: Garantie
59175 TEMPLEMARS FRANCE CONFORMITE : Le coffret SF100DP est conforme aux directives européennes en vigueur (directives CEM, BT) auxquelles il est soumis. Toutefois, il doit être utilisée de manière correcte dans des applications pour lesquelles il est prévue, et doit être en liaison ou à...
