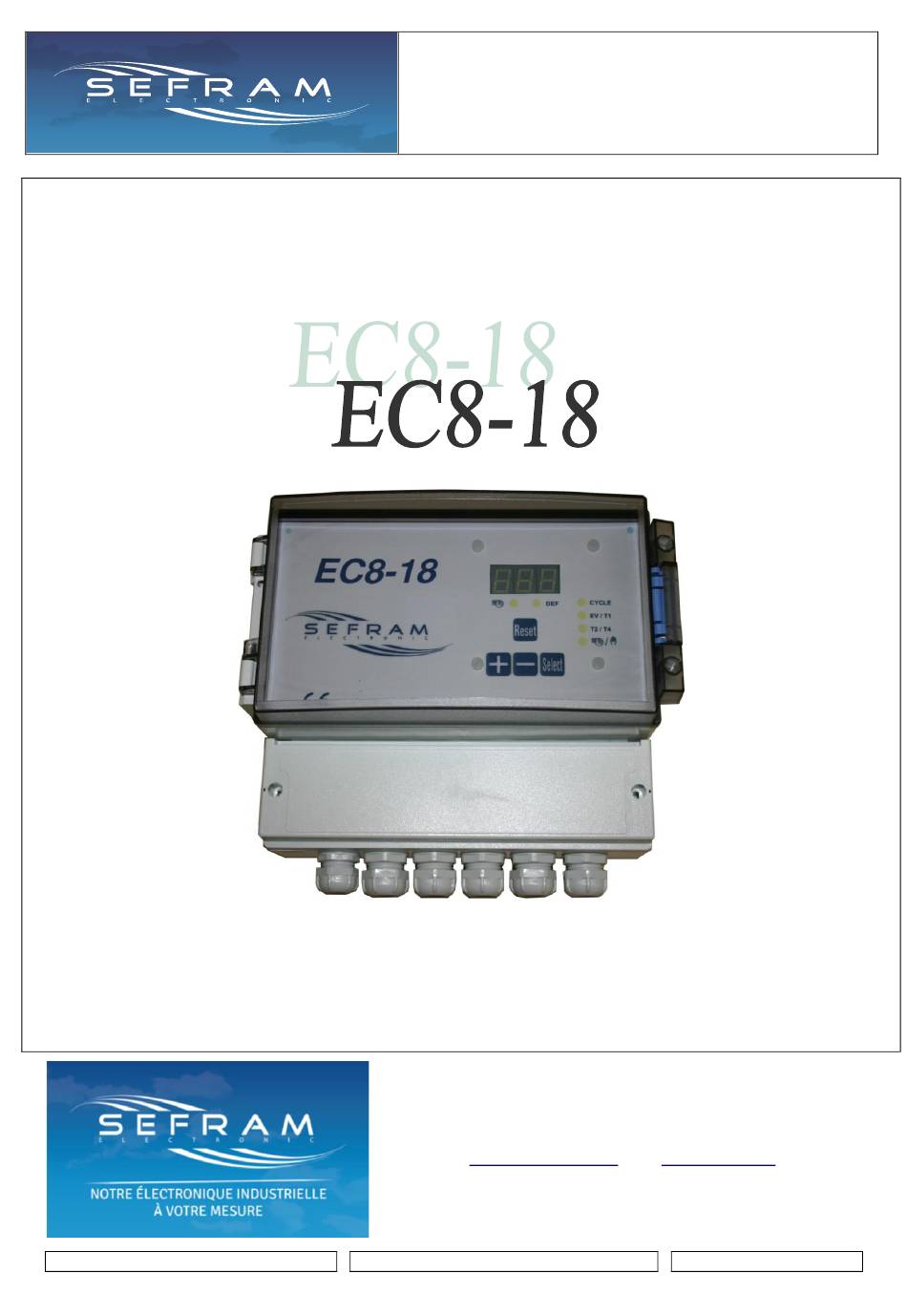

- Page 1 SEQUENCEUR PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0540.0520 Page 1 sur 12...
-
Page 2: Table Des Matières

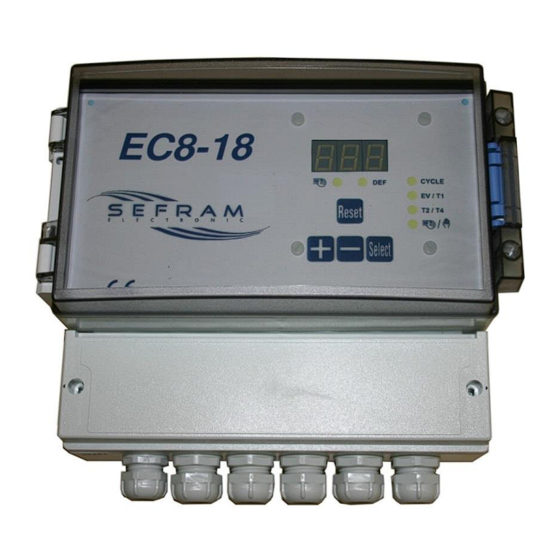

SEQUENCEUR SOMMAIRE : DESCRIPTION : L’ EC8-18 est un appareil paramétrable pour le contrôle et Page l’automatisation intégrale d’équipements de dépoussiérage dont le - DESCRIPTION décolmatage est assuré par injection d’air comprimé. - CARACTERISTIQUES Il peut assurer la fonction de séquence de décolmatage... -
Page 3: Caracteristiques
SEQUENCEUR CARACTERISTIQUES : - Tension d’alimentation (tension nominale) : Version AC : 115V ou 230V 10 % 50-60 Hz Version DC : 24V - Consommation (courant nominal) maximum : 5VA + consommation des EV - Protections : par fusibles 5x20mm calibre selon tension d’alimentation (voir tableau 1) Selon tension d’alimentation (voir tableau 1) - Tension électrovannes:... -
Page 4: Encombrement Et Fixation
SEQUENCEUR ENCOMBREMENT ET FIXATION : Fixation du boitier possible sur rail (kit en option) AXE DU RAIL → voir détail FIXATIONS APPAREIL VUE DE DERRIERE Presse étoupes (PE) Capacité de serrage des PE : ISO16b : alimentation ISO20 : sorties EV câble multiconducteurs ISO 16b De 5 à... -
Page 5: Protection Et Raccordement
SEQUENCEUR Trois possibilités de montage : I. Avec des vis à travers le boîtier. II. Au moyen de fixations dans les coins ou au milieu (kit en option). III. Par montage sur rail-DIN (kit en option). 1°) Poussez les butées de verrouillage à leur place. 2°) Accrochez le boîtier sur le rail-DIN. - Page 6 SEQUENCEUR Version 230VAC/24VDC Version 115VAC/24VDC Accessible après démontage de la face avant : Protection des sorties : Taille 5x20 Choix alimentation Voir tableau 1 page 3 générale : 230V : 115V : Version 24VDC/24VDC Pas de réglage possible ATTENTION : Une modification de la tension d’alimentation et/ou tension électrovanne nécessite de mettre à...
- Page 7 SEQUENCEUR Raccordement version 18EV : En AC En DC Alimentation générale Protection générale : Raccordement des EV 2 fusibles Taille 5x20 Voir tableau1 page3 Raccordement version 8EV : En AC En DC Alimentation générale Protection générale : Raccordement des EV 2 fusibles Taille 5x20 Voir tableau1 page3...
-
Page 8: Presentation De La Face
SEQUENCEUR PRESENTATION DE LA FACE AVANT : 3 afficheurs Signalisation Led rouges Led verte : Allumée si entrée Leds jaunes « asservissement » Menu réglage des paramètres présente (=1) Led rouge : Allumée si présence d’un défaut REGLAGES ET FONCTIONNEMENT : Le réglage des différents paramètres se fait comme suit : - Appuyer sur la touche «... - Page 9 SEQUENCEUR 1) Visu Cycle: Dans cette position, la led menu CYCLE est allumé fixe. Si présence d'un défaut, affichage du défaut (cet affichage est prioritaire). Si le séquenceur est à l’arrêt : affichage « 0 ». Si une impulsion de décolmatage est en cours : - affichage de de «...
- Page 10 SEQUENCEUR - Fonctionnement du séquenceur : Le cycle de décolmatage consiste à piloter les sorties EV les unes après les autres avec un temps d’impulsion T1 et un temps de repos entre deux impulsions T2. 4 ordres peuvent lancer le décolmatage : o Entrée «...
-
Page 11: Garantie
FRANCE CONFORMITE : Le coffret EC8-18 est conforme aux directives européennes en vigueur (directives CEM, BT) auxquelles il est soumis. Toutefois, il doit être utilisée de manière correcte dans des applications pour lesquelles il est prévue, et doit être en liaison ou à... - Page 12 +la notice technique spécifique à l’appareil lequel l’appareil a été intégré de façon conforme, satisfait à l’ensemble des directives, législations, ordonnances et Les appareils Sefram sont conçus pour être montés, mis en service et utilisés conformément aux caractéristiques reprises normes en vigueur les plus récentes.
