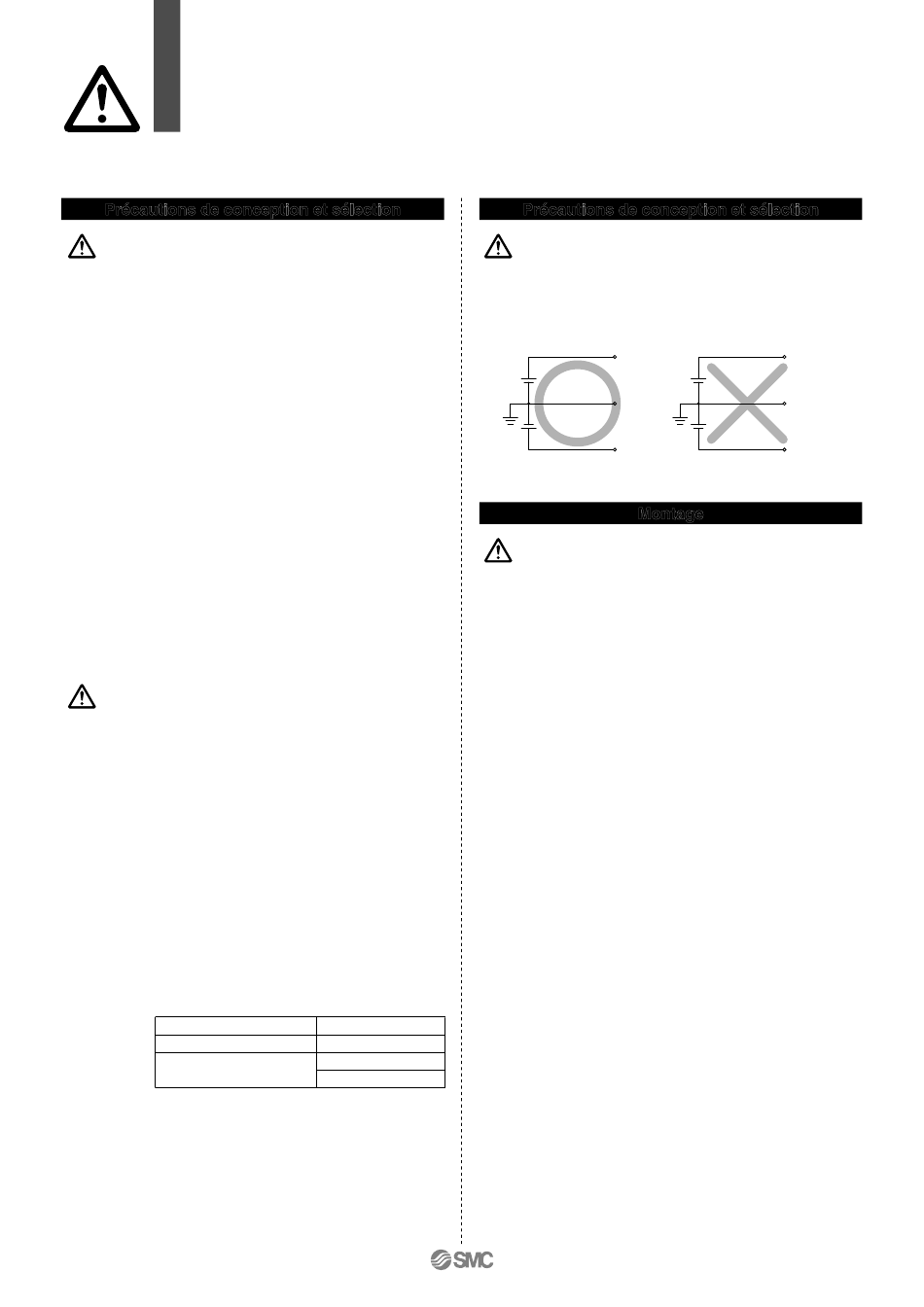

Série
Précautions spécifiques au produit 1
Veuillez lire ces consignes avant l'utilisation.
Précautions de conception et sélection
Attention
1. Utilisez l'appareil dans la plage de tension
autorisée.
Son utilisation en dehors de cette plage peut endommager les
unités ou entraver leur bon fonctionnement.
2. Ne pas utiliser l'appareil en dehors de la pla-
ge spécifiée.
Son utilisation en dehors des plages spécifiées peut entraîner
un incendie, des dysfonctionnements ou des pannes des
unités
et
des
dispositifs
caractéristiques avant de manipuler l'appareil.
3. Etablissez au préalable un système de se-
cours utilisant des dispositifs de sécurité int-
égrés tels qu'un équipement multiple et des
dispositifs permettant de prévenir les pannes
ou des dysfonctionnements du produit.
4. Installez un circuit d'arrêt d'urgence externe
capable de suspendre rapidement le fonc-
tionnement et de couper l'alimentation.
5. Lors de l'utilisation d'un circuit dangereux :
• Installez une sécurité redondante contrôlée par un autre syst-
ème (par ex. une fonction de protection mécanique).
• Vérifiez régulièrement le bon fonctionnement du circuit depro-
tection car il peut causer des blessures.
Précaution
1. Laissez de l'espace libre autour de l'appareil
afin de faciliter son entretien.
Lorsque vous concevez un système, tenez compte de
l'espace libre nécessaire à l'entretien de l'appareil.
2. Utilisez des produits répondant aux normes
UL lorsque l'appareil est alimenté par des
courants continus combinés.
(1) Circuit dans lequel le courant et la tension sont contrôlés
conformément à la norme UL508
Un circuit dont l'alimentation est fournie par la bobine secon-
daire d'un convertisseur qui remplit les conditions suivantes.
• Tension maxi. (sans charge) :
30 Vrms maxi (42.4 V en valeur de crête)
• Courant maxi :
1. 8 A maxi (y compris lors des courts-circuits)
2. et même si l'appareil est contrôlé par un dispositif de
protection de circuit (fusibles, etc.) qui remplit les ten
sions indiquées ci-dessus.
Tension sans charge ( V crête)
0 à 20 (V)
Dépassant 20(V) jusqu'à 30( V)
(2) Un circuit classe 2 circuit utilisant une tension de 30 Vrms
maxi (42.4 V en crête), dont l'alimentation est fournie par
une source d'alimentation de classe 2 conformément à la
norme ULB10 ou UL1585.
3. Ce produit est un des composants installés
dans une pièce finale d'un équipement. Le
client doit s'assurer que cet équipement est
conforme à la directive EMC.
Annexe 2
EX510
de
raccords
Vérifiez
les
Courant nominal maxi. (A)
5.0
100
Tension de valeur de crête
Précautions de conception et sélection
Précaution
4. Le commun de la source d'alimentation de
l'unité Passerelle devrait être 0 V aussi bien
pour les sorties, pour les entrées et pour
l'unité de contrôle de la passerelle.
+24 V
Alimentation
pour les sorties
0 V
Tension d'alimentation
pour les entrées et pour
l'unité Passerelle
de contrôle
+24 V
Montage
Précaution
1. Ne laissez pas tomber l'appareil et évitez les
impacts excessifs.
L'appareil pourrait être endommagé ou voir son bon fonction-
nement entravé.
2. Lorsque vous manipulez ce produit, tenez le
par le corps.
L'appareil pourrait être endommagé ou voir son bon fonction-
nement entravé.
3. Respectez la plage de couple de serrage
Le serrage en dehors de la plage de serrage peut endomma-
ger le produit.
4. N'installez jamais le produit dans un endroit
qui peut être utilisé comme marchepied.
L'application d'une charge excessive, par exemple en mar-
chant sur l'unité par erreur ou en posant le pied sur celle-ci,
peut rompre l'unité.
+24 V
Alimentation
pour les sorties
0 V
Tension d'alimentation
pour les entrées et pour
l'unité Passerelle
de contrôle
–24 V
