Série

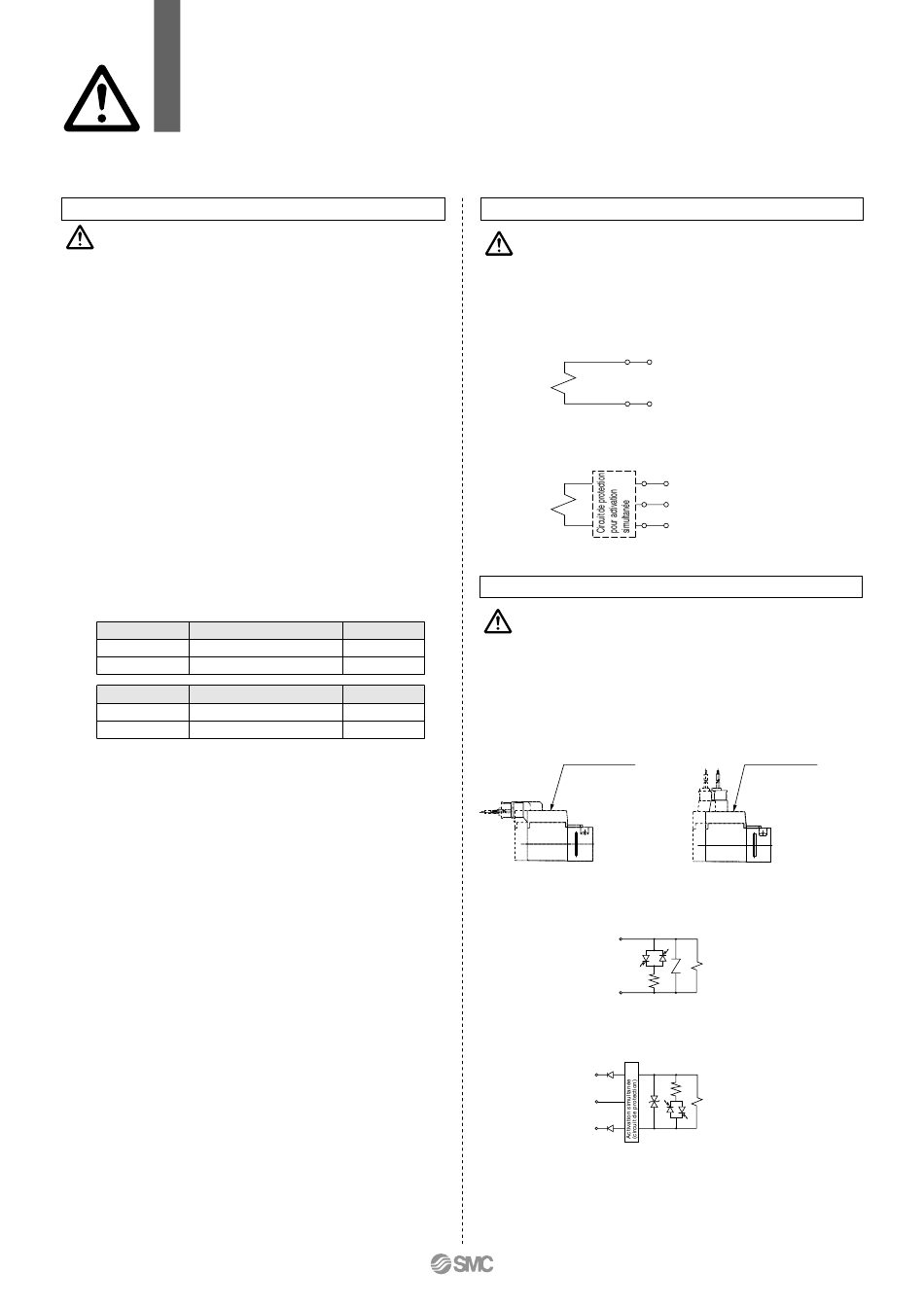

Précautions spécifiques au produit 1
Veuillez lire ces consignes avant l'utilisation. Reportez-vous à la page annexe pour connaître les consignes de sécurité.
Reportez-vous au manuel d'utilisation et aux "Précautions de manipulation des produits SMC"
(M-E03-3) pour connaître les précautions à prendre pour l'équipement du vide. Le manuel
d'utilisation est téléchargeable depuis le site SMC : http://www.smcworld.com/
Distributeur d'alim./casse-vide
Précaution
1. Utilisation du distributeur d'alimentation à impulsions
Nos électrodistributeurs à impulsions sont pourvus d'un mécanisme
d'auto-maintien. L'électrodistributeur dispose d'une armature qui peut
être réglée ou réinitialisée à l'aide d'une activation simultanée (10 ms
min.). Ainsi, une activation continue n'est pas nécessaire.
<Le modèle à impulsions doit faire l'objet d'une attention
particulière.>
1. Évitez d'utiliser ce produit avec un circuit qui électrise simul
tanément les signaux set et reset.
2. Le temps d'activation minimum requis pour l'auto-maintien
est de 10 ms.
3. Contactez SMC si ce produit doit être utilisé dans des mi-
lieux où les niveaux de vibrations sont de 30 m/s
ou si les champs magnétiques sont forts. Aucun problème
n'apparaît si l'appareil est utilisé dans des conditions et des
milieux normaux.
4. Ce distributeur d'alimentation maintient la position de
réinitialisation (arrête la génération de vide) au moment de
l'expédition. Toutefois, cette position peut passer sur set
pendant le transport ou à cause des vibrations dues au
montage du distributeur d'alimentation. Par conséquent,
vérifiez la position d'usine manuellement ou en allumant
l'appareil avant de l'utiliser.
Double impulsion
Fonctionnement
A-C ON (Set)
Génère du vide.
B-C ON (Réinit.)
Arrête la génération du vide.
N.F.
Fonctionnement
A-C ON
Génère du vide.
OFF
Arrête la génération du vide.
Si le distributeur d'alimentation est à "impulsions', une activation
continue n'est pas nécessaire car il maintient la position de
commutation avec une activation momentanée d'au moins 10 msec.
Selon les conditions, une activation continue peut entraîner des
défauts de fonctionnement comme une panne de fonctionnement ON
causée par une augmentation de la tension d'utilisation provenant
d'une augmentation de température de la bobine.
Quand une activation continue est nécessaire, le temps d'activation
doit être de 10 minutes max. Avant une utilisation subséquente, la
bobine doit être désactivée (les deux côtés A et B sur OFF) pendant
un temps plus long que le temps d'activation. Le rayon de capacité
doit être de 50% max.
2. Évitez de laisser le distributeur d'aliment/casse-vide
en marche pendant de longs laps de temps.
Un distributeur d'aliment/casse-vide trop longtemps en activité peut
entraîner la surchauffe de la bobine et une baisse des performances.
Par ailleurs, les équipements alentours peuvent être également
abîmés. Utilisez un distributeur d'alimentation à "impulsions" si le
distributeur d'aliment./casse-vide doit être activé en continu ou si sa
période d'activité dépasse son temps d'inactivité au quotidien, de
telle manière que les périodes d'activation puissent être réduites.
N'activez surtout pas en même temps les deux côtés (A et B) de la
bobine lorsque vous utilisez une électrovanne à impulsions.
L'activation continue du distributeur d'aliment./d'échap. ne doit pas
dépasser 10 minutes. Elle doit durer moins longtemps que la période
de non-activation. Le rayon de capacité doit être de 50% max.
Prenez des mesures contre les radiations de chaleur pour que la
température reste comprise dans les caractéristiques générales
du distributeur d'aliment./casse-vide quand celui-ci est monté sur
un panneau de commande. Faites particulièrement attention aux
éventuelles augmentations de température quand une embase
de 3 stations ou plus est activée pendant longtemps ou quand 3
modules individuels sont placés les uns à proximité des autres.
15
ZB
ou plus
2
Visualisation
Orange
Vert
Visualisation
Orange
—
Utilisation du connecteur encliquetable du distributeur d'alim./casse-vide
Précaution
Caractéristiques du câblage
Les câbles doivent être branchés de la façon suivante. Connec-
tez-les tous à la source l'alimentation.
• N.F.
Couleurs des câbles
A
BOB.
C
• Modèle à double sortie (DC positif commun)
A
BOB.
C
B
Visualisation/protection de circuit du distributeur d'alim./échap.
Précaution
Dans le modèle 'double sortie', l'activation de réglage
et celle de réinitialisation sont indiquées par deux
couleurs – orange et vert.
∗( ) et les lignes pointillées indiquent le type 'double sortie' et
'grand débit'.
Connecteur encliquetable M
Visualisation
ON
(Set : orange)
Note)
(Réinit. : vert
Note) En cas de modèle 'double sortie' :
• N.F.
(–)
A
(+)
C
• Modèle à impulsions (CC commun positif)
A
(–) Set
(+)
C
COM.
B
(–) Réinit.
(–) Noir
(+) Rouge
Couleurs des câbles
Set
(–) Noir
COM.
(+) Rouge
Réinit.
(–) Blanc
Connecteur encliquetable L
Visualisation
ON
(Set : orange)
)
(Réinit. : vert
Note)
BOB.
BOB.
)
