EX510
Série

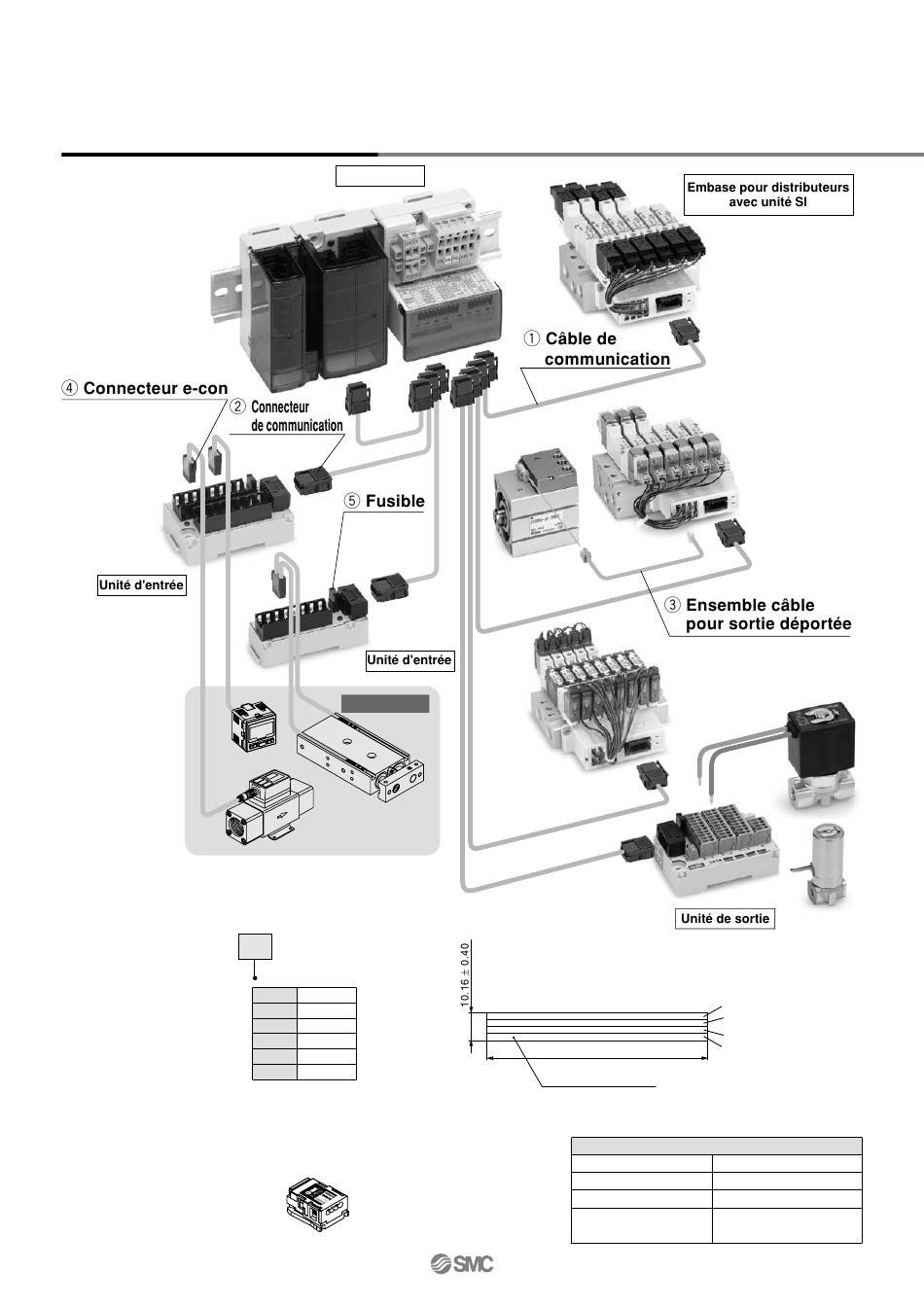

Composition et options du système
Pressostat
q Câble de communication
Pour raccorder les unités entre elles, utilisez un câble plat à 4 fils .
Pour passer commande
EX510-FC
* La longueur maximum d'un câble de communication pour la série EX510 devra être de 20 mètres maxi.
w Connecteur de communication (Unité 1 pc.)
Connecteur nécessaire pour le branchement d'un câble de communication à chaque unité.
Deux connecteurs de communication sont ajoutés à l'unité SI, à l'unité entrée et à l'unité de sortie
respectivement.
Pour passer commande
EX510-LC1
19
Unité GW
Dispositif d'entrée
Détecteur
Débitmètre
10
Longueur du câble (L)
01
1 m
02
2 m
5 m
05
10
10 m
20
20 m
60
60 m
(Connecteur encliquetable)
L
AWG
18
(Référence:
)
Caractéristiques électriques
Tension nominale
Courant
Résistance de contact
1 000 Vca pendant 1 minute
Surtension admissible
(Courant de fuite 1mA maxi)
Marron : +24 V
Noir :
Communications +
Blanc : Communications –
Bleu : 0 V
24 Vcc
Maxi 5.0 A
20 mΩ maxi
