OPTISWIRL 4200

3.4 Conditions de montage

INFORMATION !
Pour assurer une mesure correcte du débit volume, l'appareil de mesure nécessite une conduite
entièrement remplie et un profil d'écoulement nettement stabilisé.
ATTENTION !
Toute vibration peut fausser le résultat de mesure. C'est la raison pour laquelle toute vibration
de la conduite doit être évitée par des mesures appropriées.
ATTENTION !
Opérations nécessaires avant de procéder au montage de l'appareil :
Diamètre de la bride de la conduite de raccordement = diamètre nominal de l'appareil !
•
Utiliser des brides à alésage lisse, telles que par exemple des brides à collerette à souder.
•
Aligner soigneusement les trous de la bride de raccordement et ceux de la bride de
•
l'appareil.
Pour le joint, choisir un matériau compatible avec le produit mesuré.
•
Veiller à la concentricité des joints par rapport à l'axe de la conduite. Les joints des brides ne
•
doivent pas dépasser de la section de la conduite
Les brides doivent être disposées de façon concentrique.
•
La section immédiatement en amont de l'appareil doit être exempte de coudes, de vannes, de
•
clapets ou d'autres organes.
Ne monter les appareils en version sandwich qu'avec des anneaux de centrage.
•
Ne jamais monter l'appareil de mesure directement en aval de compresseurs à piston ou de
•
compteurs à piston rotatif.
Ne pas poser les câbles de signalisation directement à côté de câbles d'alimentation.
•
INFORMATION !
En cas de risque de coups de bélier dans des circuits de vapeur, intégrer des purgeurs d'eau (de
condensation) correspondants. En cas de cavitation de l'eau, des mesures appropriées doivent
être prises.
Protection solaire

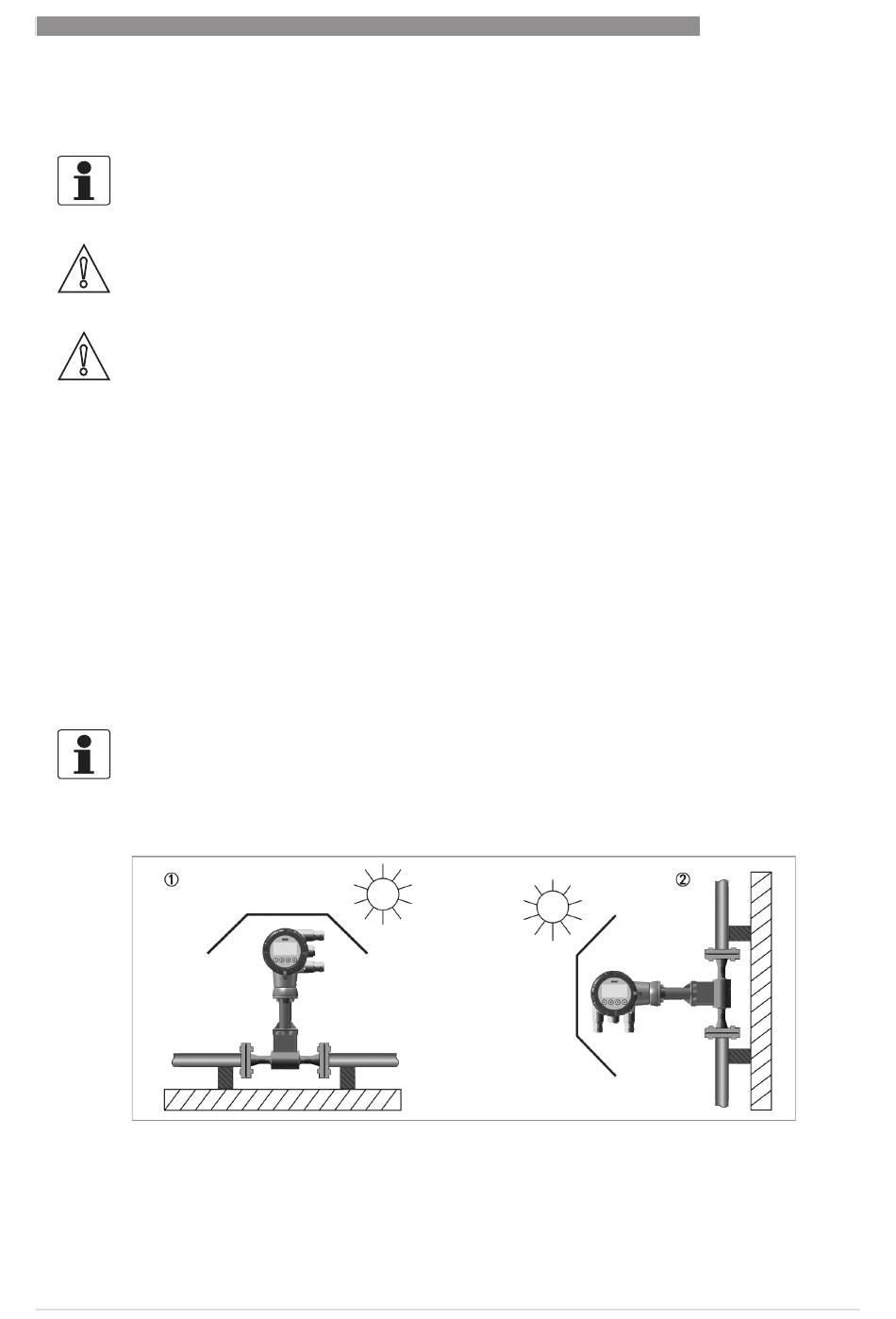

Figure 3-2: Recommandations de montage
1 Montage horizontal
2 Montage vertical
Le débitmètre DOIT être protégé du rayonnement solaire direct.
Une protection solaire est disponible en option auprès du fabricant.
