OPTIFLUX 5000

2.8 Conditions de montage

2.8.1 Longueurs droites amont/aval

Pour éviter des distorsions de l'écoulement ou des tourbillons, causés par des coudes et des
sections en T, utiliser des sections de conduite droites en amont et en aval.

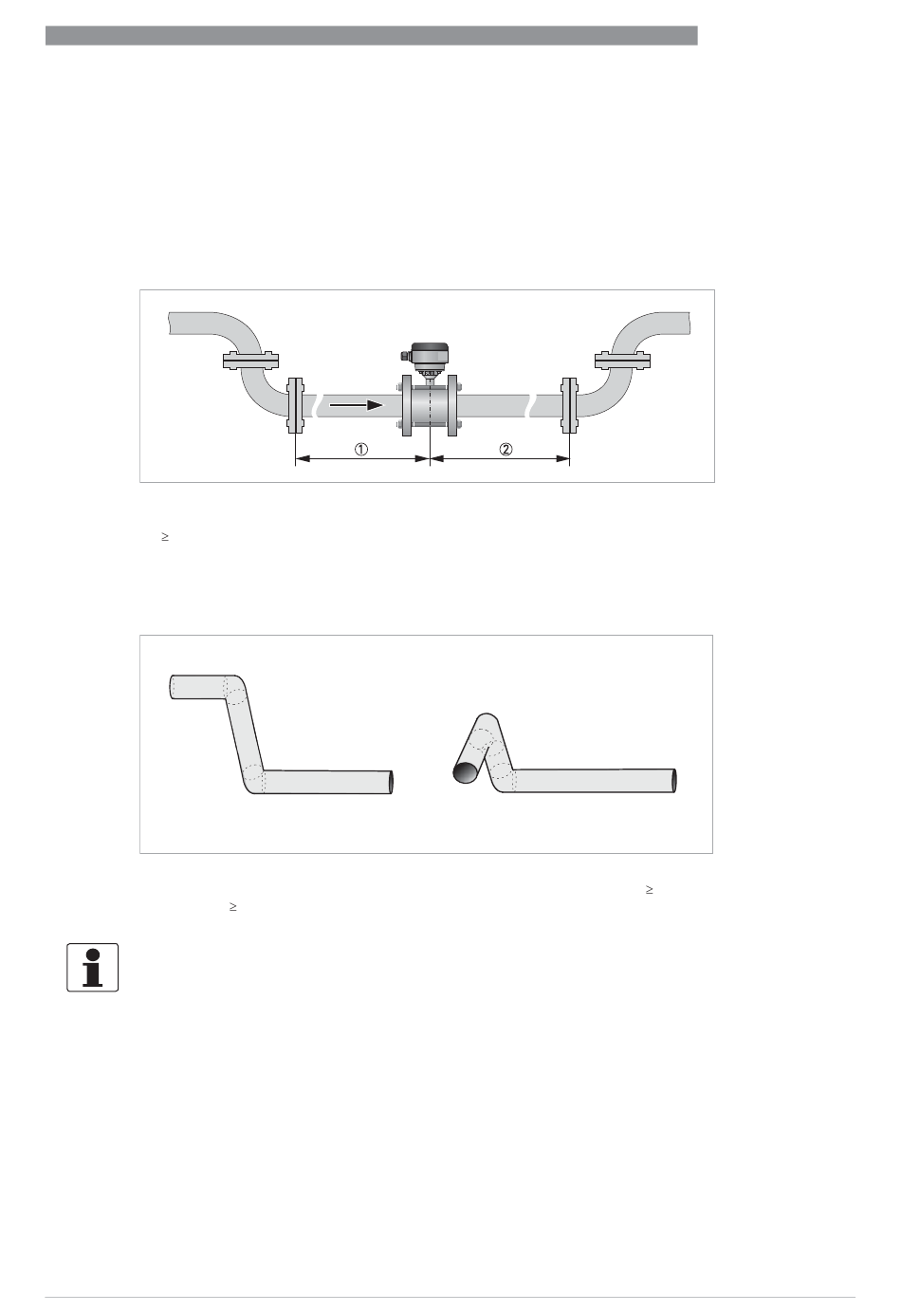

Figure 2-6: Sections droites recommandées en amont et en aval
1 Consulter le chapitre « Coudes en 2 ou 3 dimensions »
2 DN
2

2.8.2 Coudes en 2 ou 3 dimensions

Figure 2-7: Section droite amont en cas d'utilisation de coudes en 2 et/ou 3 dimensions en amont du débitmètre
Longueur de la section droite amont : en cas d'utilisation de coude en 2 dimensions :
3 dimensions : 10 DN
INFORMATION !
Les coudes en 2 dimensions se produisent dans un plan vertical ou
coudes en 3 dimensions se produisent dans le plan vertical et et et et horizontal.
07/2018 - 4004944101 - QS OPTIFLUX 5000 SW R05 fr www.krohne.com
MONTAGE
5 DN ; en présence de coudes en
ou horizontal, tandis que les
ou ou
2
9
