BP1 = touches abilitation programmation
CV1 = compteur volumetrique eau cafè
EV1 = electrovanne
EV2 = electrovanne infusion cafè
F = filtre anti interference
F1 = fusible 4A a retardement
FU1/2 = fusibles 12A a retardement
IG = interrupteur general
IP = interrupteur securité porte
K1 = relais pour pompe chaudiere
MG = moteur groupe cafè
MP1/2 = moteur produits
MV1/2 = moteur aspirateur
MX1 = moteur mixeur
P1...8 = touches selection boissons
TQ = AZUL CLARO
PK = ROSA
WH = BLANCO
GY = GRIS
VT = VIOLET
BU = BLEU

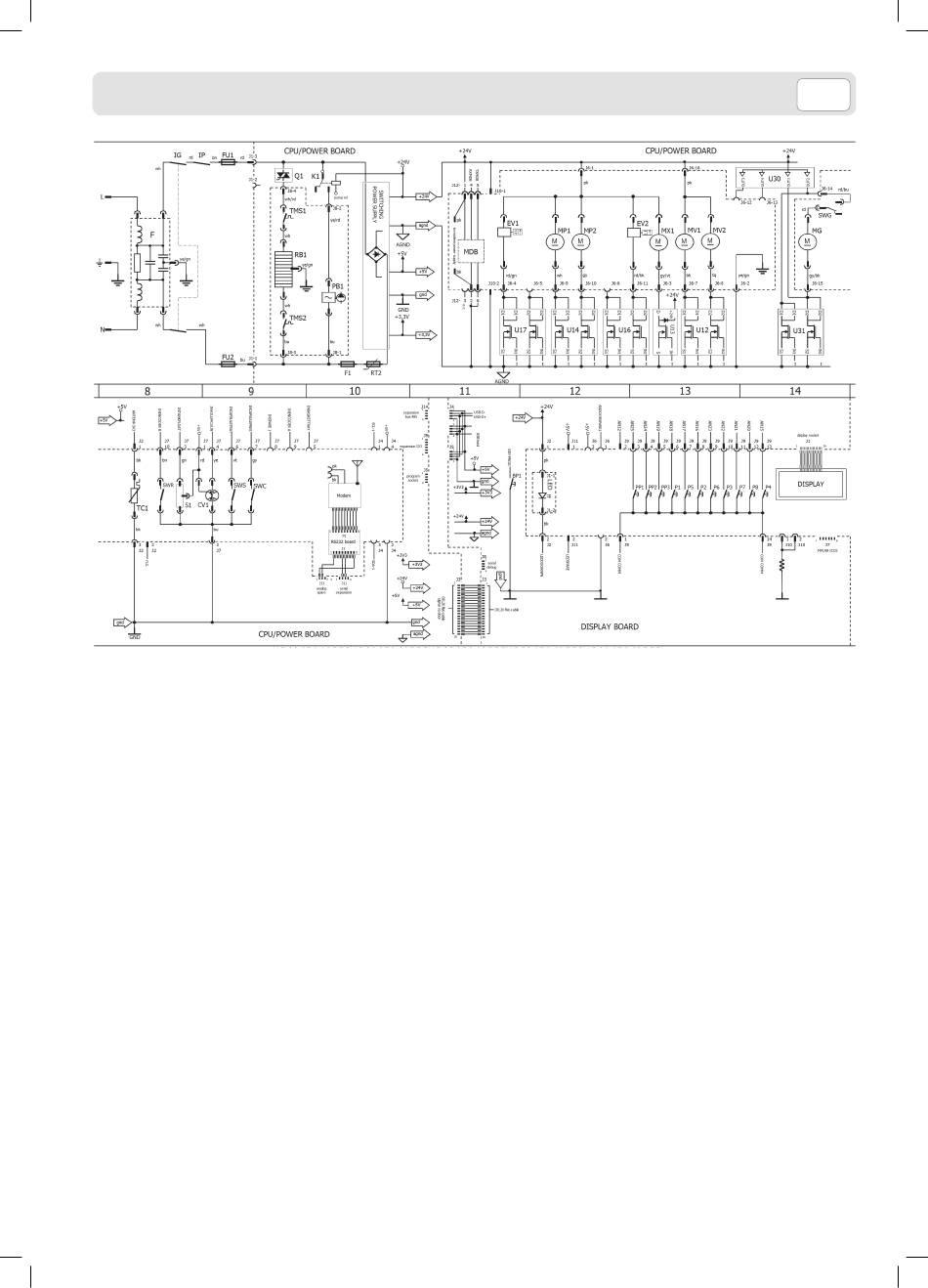

SCHÉMA ÉLECTRIQUE
PB1 = pompe chaudiere
PP1...3 = touches de preselection
Q1 = thermostat chaudiere
RB1 = resistance chaudiere
RT2 = ptc
S1 = détecteur niveau réservoir d'eau
SWC = switch insert capsules
SWG = switch de sécurité moteur groupe cafè
SWR = switch de présence de conteneur à déchets
SWS = switch de verrouillage de tiroir capsule
TC1 = sensore temperature eau chaudiere
TMS1/2 = dispositif termique d'arret chaudiere
U12...17 = drivers pour activeurs 24V
U30...31 = drivers pour moteur groupe café
GN = VERT
YE = JAUNE
OG = ORANGE
RD = ROUGE
BN = MARRON
BK = NOIR
FR
41
