JUMO - MESURE ET REGULATION

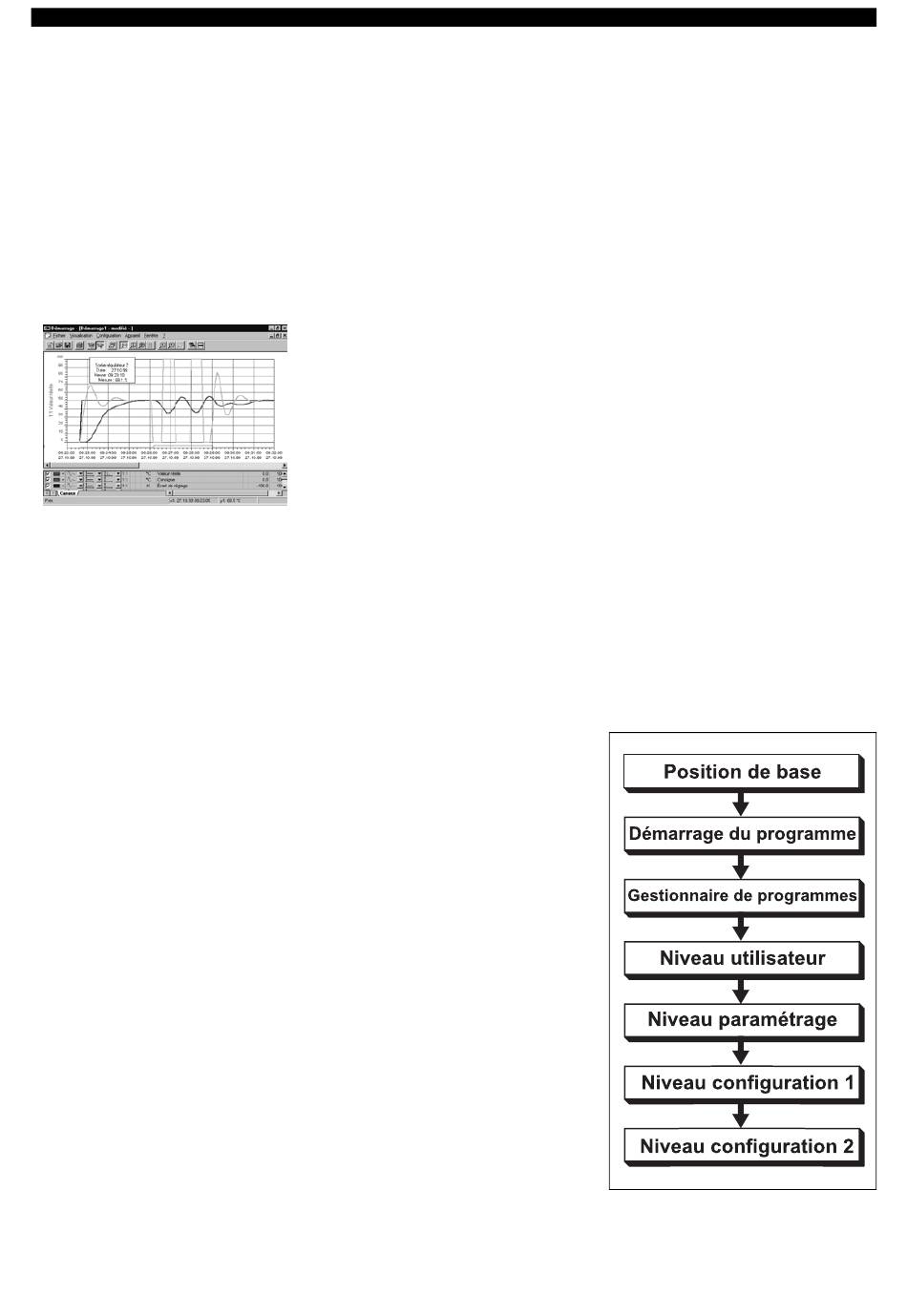

Logiciel de mise en service
JUMO Startup
Le logiciel de mise en service JUMO
Startup fait partie du logiciel Setup et sert à
adapter le régulateur de façon optimale à la
chaîne de régulation.
Différentes grandeurs de process (par ex.
consigne, valeur réelle, écart de réglage,
signaux de sorties de régulateur) peuvent
être
visualisées
graphiquement.
paramètres du régulateur peuvent être mo-
difiés puis transférés au régulateur à l'aide
de l'interface Setup ou des interfaces
RS422/485.
Affichage de textes
Un texte spécifique peut être affecté aux
fonctions des entrées logiques, alarmes,
sorties logiques du module logique et des
contacts de commande. De plus, il est
possible d'attribuer un nom aux différents
programmes.
Suivant l'état des fonctions et de la
configuration des afficheurs, l'afficheur
matriciel affiche un texte programmé (max.
8 caractères).
Le logiciel Setup est indispensable pour
réaliser des textes spécifiques ou attribuer
des noms de programme.
PROFIBUS-DP (option)
L'interface PROFIBUS-DP permet d'intég-
rer le régulateur dans un système de bus
de terrain d'après le standard PROFIBUS-
DP. Cette variante PROFIBUS est spé-
cialement conçue pour que des systèmes
d'automatisation et des appareils périphé-
riques décentralisés puissent communi-
quer entre eux à des vitesses optimisées.
Le transfert de données s'effectue de
manière sérielle par l'interface standard
RS485.
L'outil de développement (générateur de
variables de base des appareils) permet,
grâce à la sélection de données caractéris-
tiques du régulateur, de créer un fichier de
variables de base des appareils standard
permettant au régulateur de s'intégrer dans
le système de bus de terrain.
Interface RS422/RS485
(option)
L'interface sérielle sert à la communication
avec des systèmes supérieurs.
Protocoles de transfert : Modbus, J-Bus.
2013-10-01/00367725
Module externe ER8/EL8 (accessoire)
Le module externe permet d'étendre les sorties du régulateur de 8 relais ou sorties logi-
ques (montage sur rail symétrique). La communication avec le régulateur s'effectue par
l'interface RS422/RS485. La configuration est réalisée à l'aide du logiciel Setup.
Fonctions des entrées logiques
– Verrouillage de la programmation
– Démarrage/arrêt/interruption du programme
– Sélection du programme
Les
– Avance rapide
– Changement de section
– Démarrage/interruption de l'auto-optimisation
– Commutation de la consigne
– Commutation de la valeur réelle
– Commutation des jeux de paramètres
– Verrouillage du clavier/des niveaux
– Affichage de textes
– Inactivation de tous les afficheurs
– Commutation mode automatique/mode manuel
Fonctions des sorties
– Recopie des entrées analogiques
– Mathématique
– Valeur réelle
– Consigne
– Ecart de régulation
– Taux de modulation
– Sorties régulateur
– Alarmes
– Contacts de commande
– Entrée logique
– Logique
– Signal fin de programme
– Signal bande de tolérance
– Signal mode manuel
Conduite, paramétrage, configuration
La conduite de l'appareil ainsi que le réglage
des paramètres de régulation et la configura-
tion du régulateur sont organisés en diffé-
rents niveaux.
Niveau "utilisateur"
Différentes grandeurs de process (valeurs
mesures des entrées analogiques, durées
des programmes ...) peuvent être affichées à
ce niveau.
Démarrage des programmes
C'est à ce niveau que les conditions de
démarrage des programmes sont détermi-
nées.
Gestionnaire de programmes
A ce niveau, les programmes sont réalisés et
édités à l'aide du clavier.
Niveau de paramétrage
Les paramètres de régulation sont réglés à
ce niveau.
Niveau de configuration 1
Les fonctions de base de l'appareil et, par
ex., le redémarrage, le temps de fin de pro-
gramme, sont réglés à ce niveau.
Niveau de configuration 2
C'est à ce niveau que sont affichées les op-
tions logicielles et matérielles qui corres-
pondent à l'équipement de l'appareil.
Fiche technique 703580
Page 3/14
