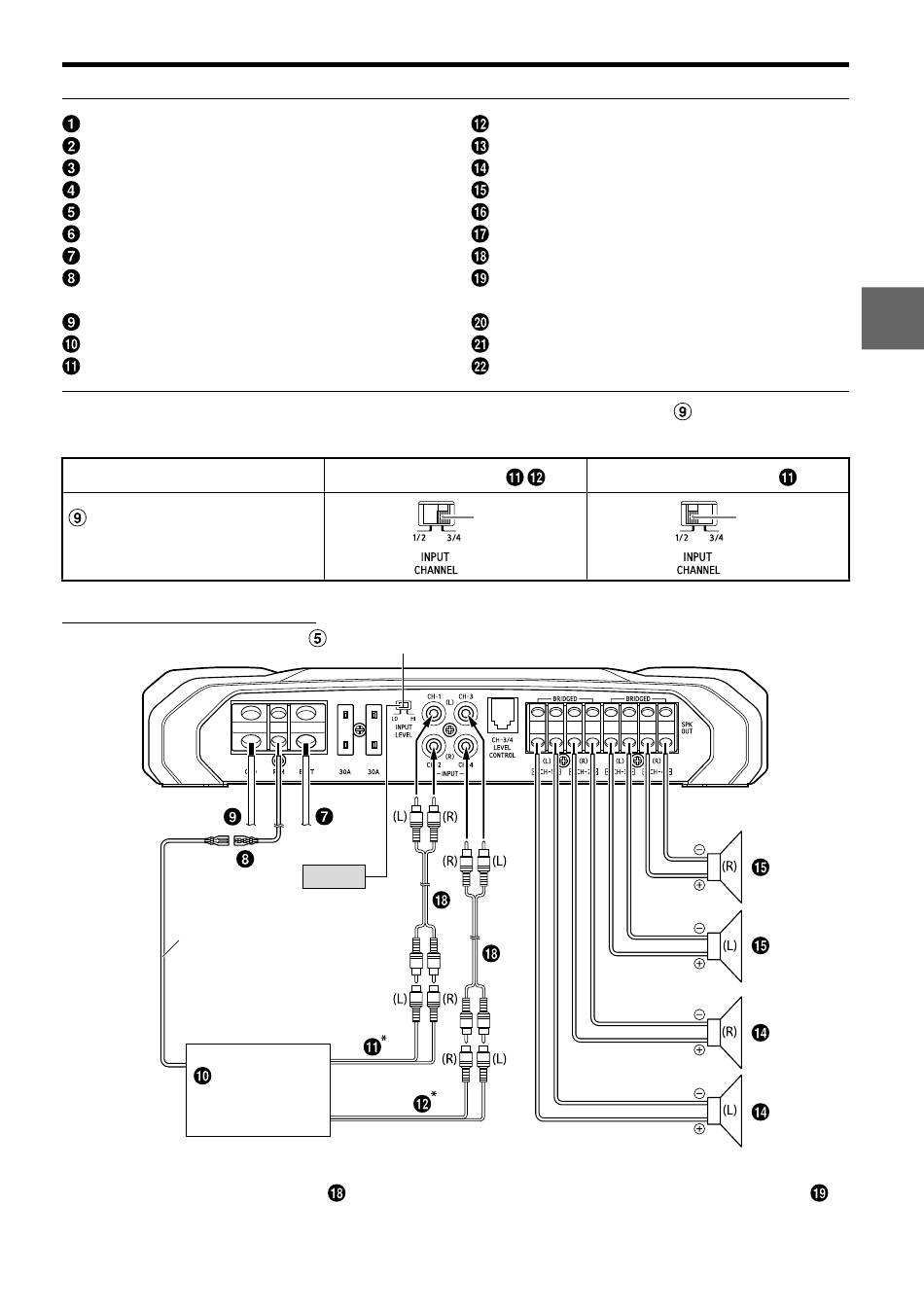

Diagramme de raccordement de base du R-A60F
Borne d'alimentation électrique
Fusible
Prises d'entrée RCA
Prises de sortie de préamplificateur
Unité de commande des graves à distance (en option)
Bornes de sortie du haut-parleur
Conducteur de la batterie (vendu séparément)
Conducteur de mise sous tension
télécommandée (vendu séparément)
Conducteur de mise à la terre (vendu séparément)
Unité principale, etc.
Sortie avant
Pour le R-A60F, modifiez le réglage du commutateur de sélection du canal d'entrée ( ) en fonction du
nombre de canaux de l'entrée de haut-parleur.
Commutateur de sélection du
canal d'entrée (CHANNEL-3/4)
Système à 4 haut-parleurs
Conducteur de mise sous tension
télécommandée
Unité principale, etc.
* Si l'unité principale connectée n'est pas munie d'une sortie de haut-parleur et qu'il est impossible
d'utiliser le câble de rallonge RCA ( ), vous pouvez utiliser le câble de conversion haut-parleur-RCA ( )
(vendu séparément). Pour plus d'informations sur le mode de raccordement, reportez-vous à la rubrique
« À propos du raccordement au système d'entrée de niveau de haut-parleur » (page 19).
Entrée à 4 canaux :
3/4
Commutateur du niveau d'entrée des haut-parleurs
[LO]
Sortie arrière
Sortie du caisson de graves
Haut-parleurs avant
Haut-parleur arrière
Caisson de graves
Caisson de graves à double bobine mobile
Câble de rallonge RCA (vendu séparément)
Câble de conversion haut-parleur-RCA (vendu
séparément)
Adaptateur en forme de « Y » (vendu séparément)
Haut-parleurs avant (aigus)
Haut-parleurs avant (médium)
Entrée à 2 canaux :
1/2
15
-FR
