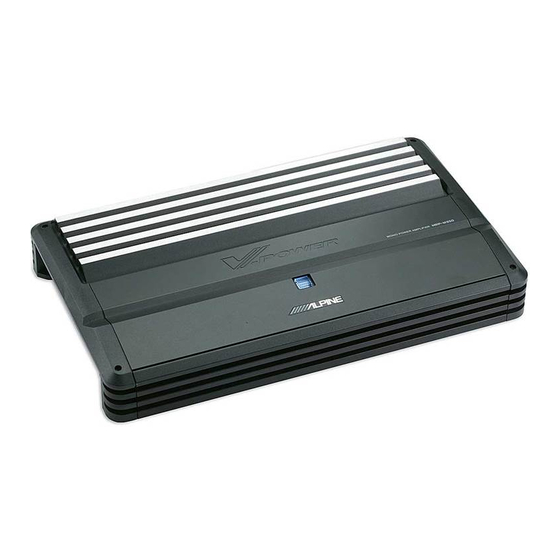

MRP-M850
MONO POWER AMPLIFIER
• OWNER'S MANUAL
Please read this manual to maximize your enjoyment of the outstanding
performance and feature capabilities of the equipment, then retain the
manual for future reference.
• MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer pleinement profit des excellentes
performances et fonctions de cet appareil, et conservez-le pour toute
référence future.
• MANUAL DE OPERACIÓN
Lea este manual, por favor, para disfrutar al máximo de las excepcionales
prestaciones y posibilidades funcionales que ofrece el equipo, luego
guarde el manual para usarlo como referencia en el futuro.
CONTENTS
WARNING .......................................................... 2
CAUTION ........................................................... 3
INSTALLATION .................................................. 4
CONNECTIONS .................................................. 6
CONNECTION CHECK LIST ................................ 9
SWITCH SETTINGS ......................................... 10
SYSTEM DIAGRAMS ....................................... 11
SPECIFICATIONS ............................................. 13
ACCESSORIES
• Self-Tapping Screw (M4 × 20) ....................... 4
• Terminal Cover ....................................... 1 SET
• Screw (M3 × 12) ........................................... 4
• Speaker Input Connector ............................... 1
• Hexagon Wrench .................................... 1 SET
ALPINE ELECTRONICS MARKETING, INC.
1-1-8 Nishi Gotanda,
Shinagawa-ku,
Tokyo 141-0031, Japan
Phone 03-5496-8231
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
777 Supertest Road, Toronto,
Ontario M3J 2M9, Canada
Phone 1-800-ALPINE-1 (1-800-257-4631)
Kukje Printing Co., Ltd
127-2 Gamjeon-dong Sasang-gu
Busan Korea
English

TABLE DES MATIÈRES

AVERTISSEMENT .............................................. 2
ATTENTION ........................................................ 3
INSTALLATION .................................................. 4
FIXATION DES CACHE-BORNES ........................ 5
CONNEXIONS .................................................... 6
RÉGLAGES DE COMMUTATEUR ...................... 10
DIAGRAMMES DU SYSTÈME .......................... 11
SPÉCIFICATIONS ............................................. 13
ACCESSOIRES
• Vis autotaraudeuse (M4 × 20) ....................... 4
• Cache-bornes ......................................... 1 JEU
• Vis (M3 × 12) ................................................ 4
• Clé hexagonale ....................................... 1 JEU
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
161-165 Princes Highway, Hallam
Victoria 3803, Australia
ALPINE ELECTRONICS GmbH
Frankfurter Ring 117, 80807 München, Germany
Phone 089-32 42 640
ALPINE ELECTRONICS OF U.K. LTD.
Fletchamstead Highway, Coventry CV4 9TW, U.K.
Phone 0870-33 33 763
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de Gaulle
Français
Phone 03-8787-1200
Alpine House
Cedex, France
Phone 01-48638989
ÍNDICE
ADVERTENCIA ................................................... 2
PRUDENCIA ....................................................... 3
INSTALACIÓN .................................................... 4
CONEXIONES ..................................................... 6
AJUSTES DEL INTERRUPTOR ......................... 10
DIAGRAMAS DEL SISTEMA ............................ 11
ESPECIFICACIONES ......................................... 13
ACCESORIOS
• Tapa del terminal ............................... 1 JUEGO
• Tornillo (M3 × 12) ......................................... 4
• Conector de entrada del altavoz ..................... 1
• Llave hexagonal ................................. 1 JUEGO
ALPINE ITALIA S.p.A.
Viale C. Colombo 8, 20090 Trezzano
Sul Naviglio (MI), Italy
Phone 02-484781
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588
ALPINE ELECTRONICS (BENELUX) GmbH
Leuvensesteenweg 510-B6,
1930 Zaventem, Belgium
Phone 02-725-13 15
Designed by ALPINE Japan
R
Español
Printed in Korea (Y)
68-08564Z25-A
