Assemblage de la trancheuse
Montage de l'élinde et de la chaîne
d'excavation
1. Soulevez la trancheuse à environ 15 cm du sol.
2. Arrêtez le moteur et enlevez la clé de contact.
3. Enlevez le boulon et l'écrou de fixation de la tarière
d'évacuation et déposez la tarière (Fig. 2). Mettez le
boulon et l'écrou de côté.
4. Retirez les 2 boulons, écrous et double rondelles de
chaque côté de l'élinde (Fig. 2).
5. Desserrez boulon de réglage et l'écrou de blocage
(Fig. 2).
6. Faites glisser l'élinde par-dessus l'arbre et sur la tête
d'entraînement.
7. Placez les 2 boulons, écrous et double rondelles
enlevés au point 4 dans l'élinde et le bras, sans les
serrer à ce stade.
1
3
4
2
7
6

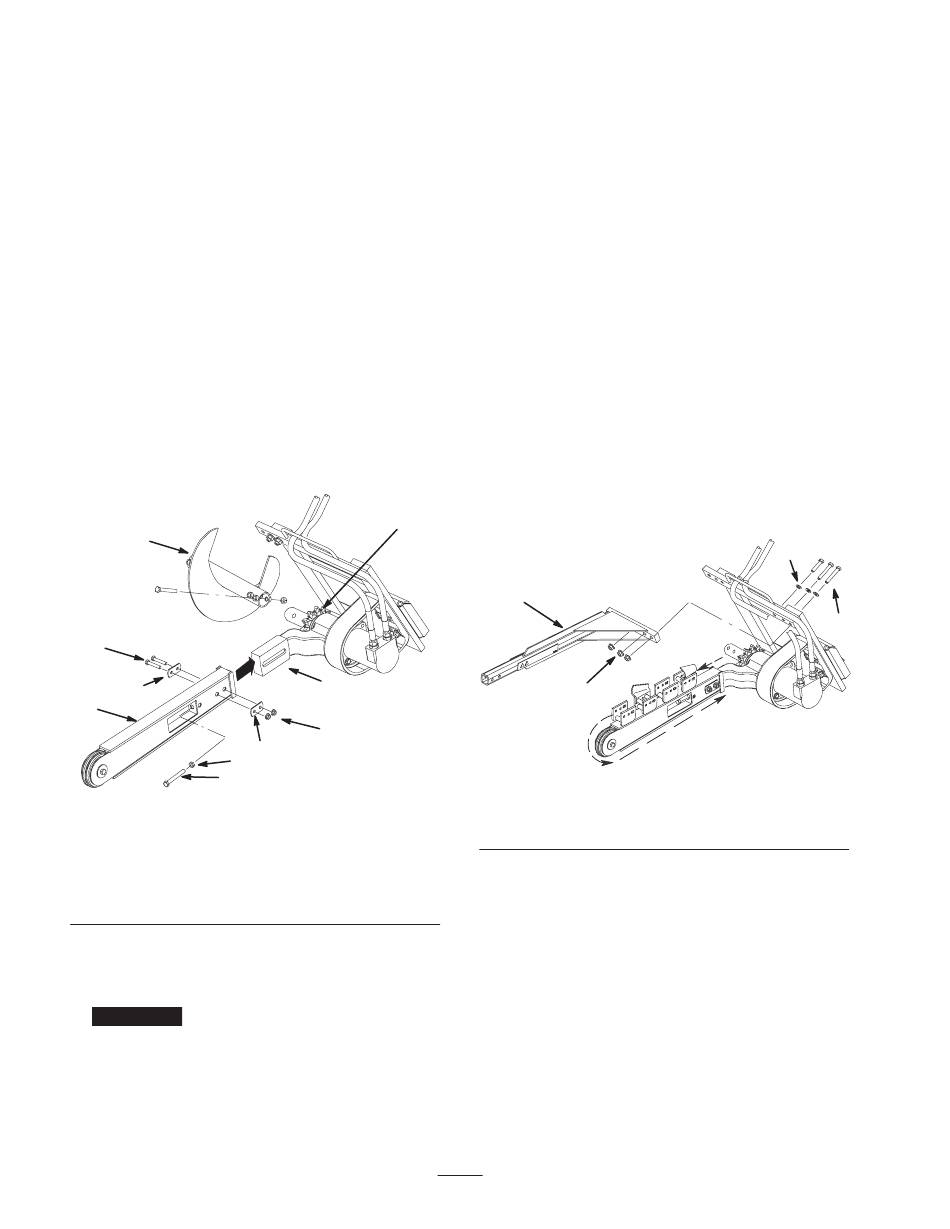

Figure 2
1. Tarière d'évacuation
2. Elinde
3. Boulons
4. Double rondelle
5. Ecrous
8. Si la chaîne n'est pas fermée, fermez-la en insérant
l'axe fourni à travers les maillons, si nécessaire à
l'aide d'un maillet.
Important
Pour ne pas plier les maillons de la
chaîne lorsque vous enfoncez l'axe au maillet, placez
des blocs sous et entre les maillons pour éviter de les
plier.
9
8
5
4
m–5288
6. Boulon de réglage
7. Ecrou de blocage
8. Bras sur la tête
d'entraînement
9. Pignon d'entraînement
9. Fixez l'axe à l'aide de la goupille fendue fournie.
10. Passez la chaîne d'excavation au-dessus de l'arbre
d'entraînement de la tarière pour la mettre en place sur
le pignon d'entraînement, en veillant à ce que les dents
d'excavation du brin supérieur soient pointées vers
l'avant.
11. Mettez le brin supérieur de la chaîne en place sur
l'élinde, puis enrouler la chaîne sur le galet à
l'extrémité de l'élinde.
12. Vissez le boulon de réglage dans l'élinde jusqu'à ce
que le brin inférieur de la chaîne présente un mou de
3,8 à 6,3 cm.
13. Vissez l'écrou de blocage sur le boulon de réglage,
jusqu'à ce qu'il soit en appui contre l'élinde.
14. Serrez les 2 boulons et écrous de fixation de l'élinde à
un couple de 183 à 223 Nm.
Montage de la barre de sécurité
1. Retirez les 3 boulons, rondelles et écrous à bride situés
sur l'angle supérieur gauche du bâti de la trancheuse
(Fig. 3).
4
3
Figure 3
1. Boulons
2. Rondelles
2. Montez la barre de sécurité de la trancheuse à l'aide
des fixations enlevées au point 1, comme indiqué à la
Figure 3.
3. Serrez les boulons et écrous à un couple de 257 à
311 Nm.
6
2
1
m–5289
3. Ecrous à embase
4. Barre de sécurité
