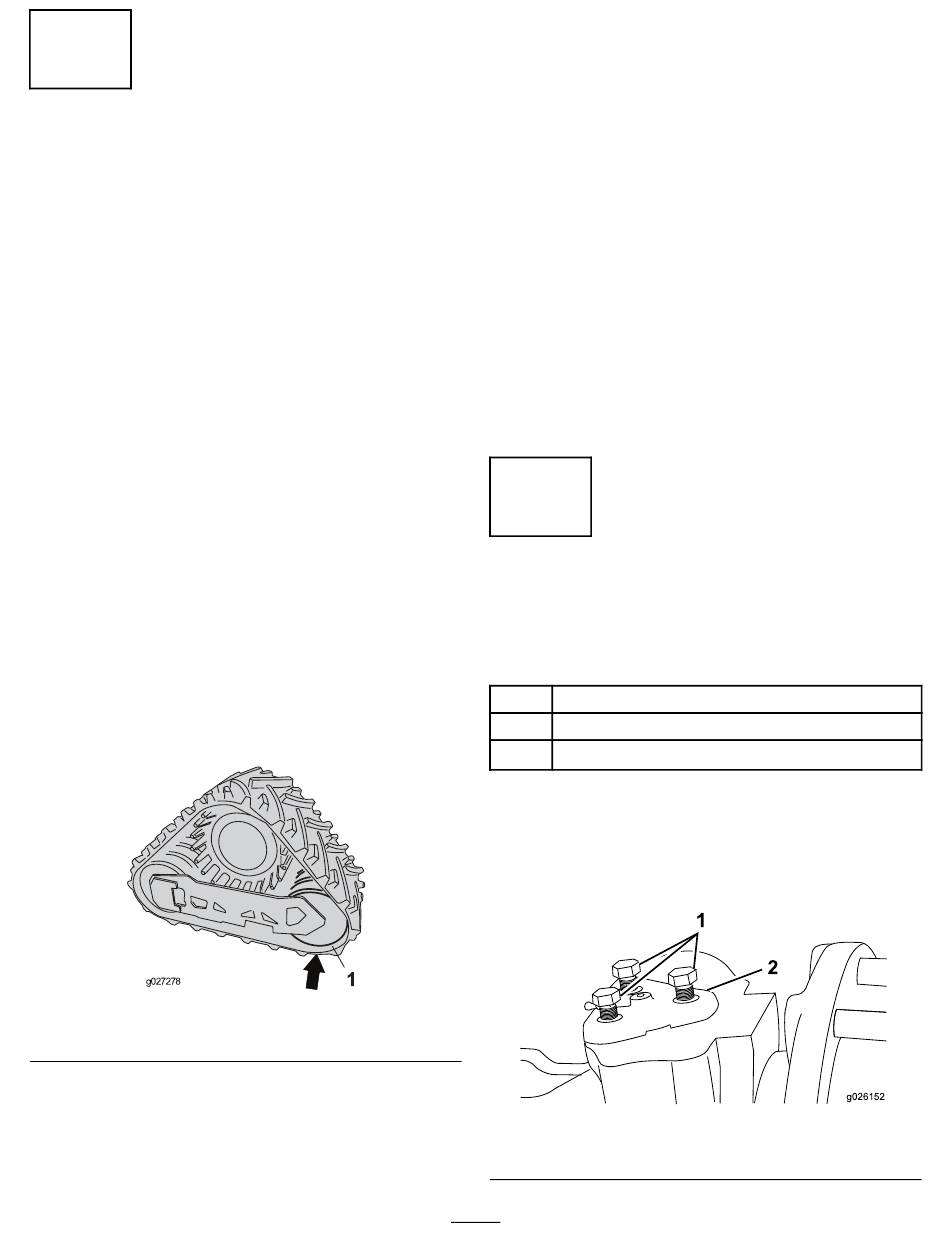

Préparation De La Machine; Montage Du Capteur De Direction; Pièces Nécessaires Pour Cette Opération - Toro RT1200 Instructions De Montage

1
Préparation de la machine
Aucune pièce requise
Procédure
Les 2 capteurs de direction sont montés sur la roue arrière
droite et la roue avant gauche.
Pour les machines sur chenilles.
1. Tournez les chenilles avant et arrière vers la gauche.
Remarque: Cela permet d'accéder aux pivots de
fusée.
2. Garez la machine sur une surface plane et horizontale
et abaissez les accessoires au sol.
3. Coupez le moteur et enlevez la clé du commutateur
d'allumage.
4. Tournez l'interrupteur général en position hors tension;
voir le manuel de l'utilisateur de la machine.
5. Soulevez le côté avant gauche de la machine et placez
une chandelle sous l'essieu avant pour soutenir la
machine.
Important: Utilisez la chandelle capable de
supporter 11 800 kilos.
6. Placez une cale long 2x4 de 30 cm sous la poulie de
chenille arrière sur l'essieu avant
Remarque: Lors du montage du kit sur l'essieu
arrière, placez la cale 2x4 sous la poulie de chenille
avant.
g027278
1. Poulie de chenille arrière
7. Abaissez la machine jusqu'à ce que les chenilles
touchent le sol et qu'aucune charge ne soit plus exercée
sur le pivot de fusée.
Remarque: La machine doit être soutenue par le sol
et la cale 2x4.
(Figure 1).
1
Figure 1
Pour les machines sur roues.
1. Garez la machine sur une surface plane et horizontale
et abaissez les accessoires au sol.
2. Coupez le moteur et enlevez la clé du commutateur
d'allumage.
3. Tournez l'interrupteur général en position hors tension;
voir le Manuel de l'utilisateur de la machine.
4. Soulevez le côté avant gauche de la machine et placez
une chandelle sous l'essieu avant pour soutenir la
machine.
Important: Utilisez la chandelle capable de
supporter 11 800 kilos.
5. Soutenez le poids du moyeu d'entraînement.
6. Déposez la roue; voir le Manuel de l'utilisateur de la
machine.
Remarque: Si la machine est équipée d'une pelle
rétrocaveuse, déverrouillez et écartez le marchepied; voir le
Manuel de l'utilisateur de l'accessoire.
2
Montage du capteur de
direction
Pièces nécessaires pour cette
opération:
2 Capteur de direction
2 Vis
2
Écrou
Procédure
1. Retirez les 3 boulons qui fixent le pivot de fusée
triangulaire au sommet de l'essieu
Remarque: Conservez les fixations.
1. Boulon à tête hexagonale
2
(Figure 2).
1
2
g026152
Figure 2
2. Pivot de fusée
