Ports USB (USB0-3)
Quatre ports USB (Universal Serial Bus) sont situés sur la carte mère sur deux
rangées. Ils sont accessibles depuis le panneau arrière.
2
USB2
1
B
2
USB0
1
A

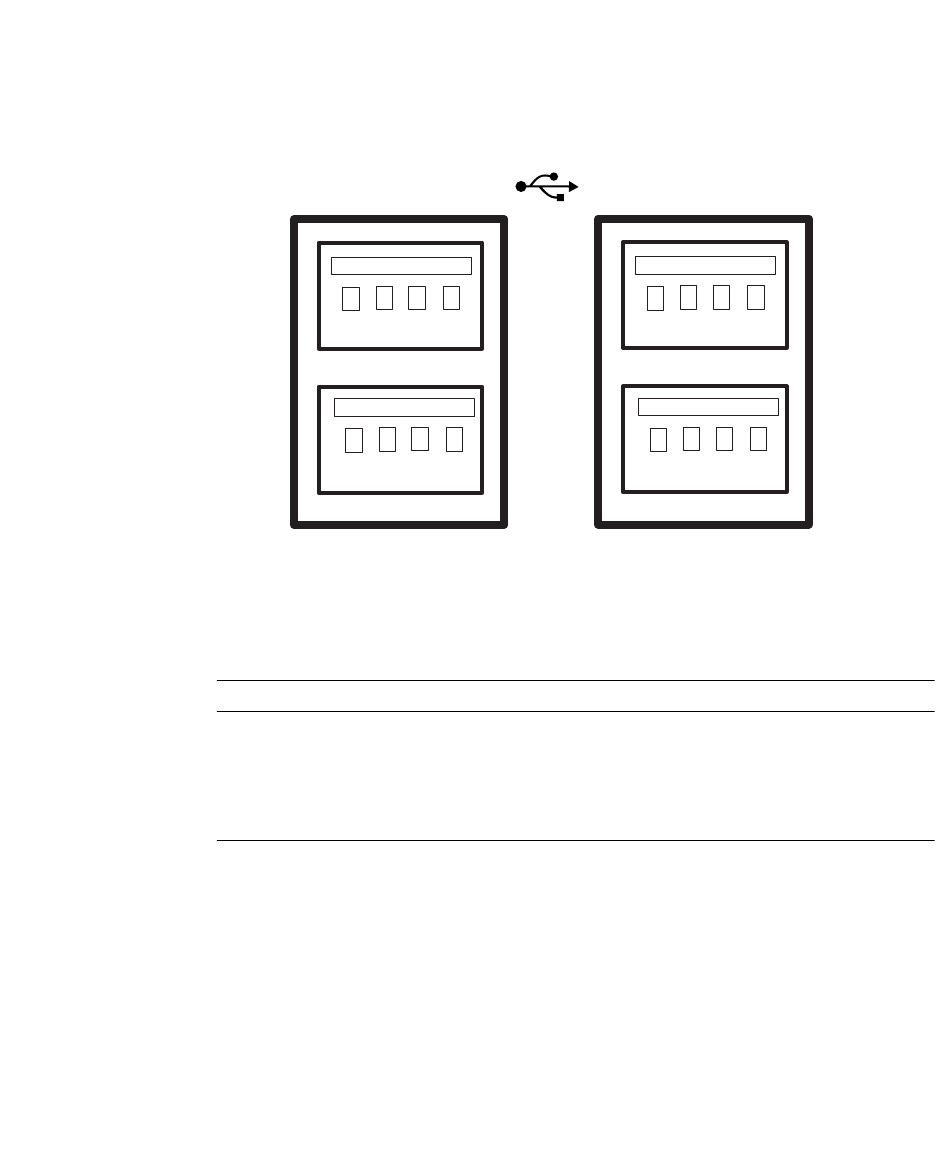

Numérotation des broches des connecteurs USB
FIGURE 4-5
Numérotation des broches des ports USB
TABLEAU 4-4
Broche
Description du signal
A1
+5 V (avec fusible)
A2
USB0/1-
A3
USB0/1+
A4
Terre
3
4
4
3
Broche
B1
B2
B3
B4
USB3
4
2
3
1
B
USB1
2
3
4
1
A
Description du signal
+5 V (avec fusible)
USB2/3-
USB2/3+
Terre
Chapitre 4 Connexion de câbles
