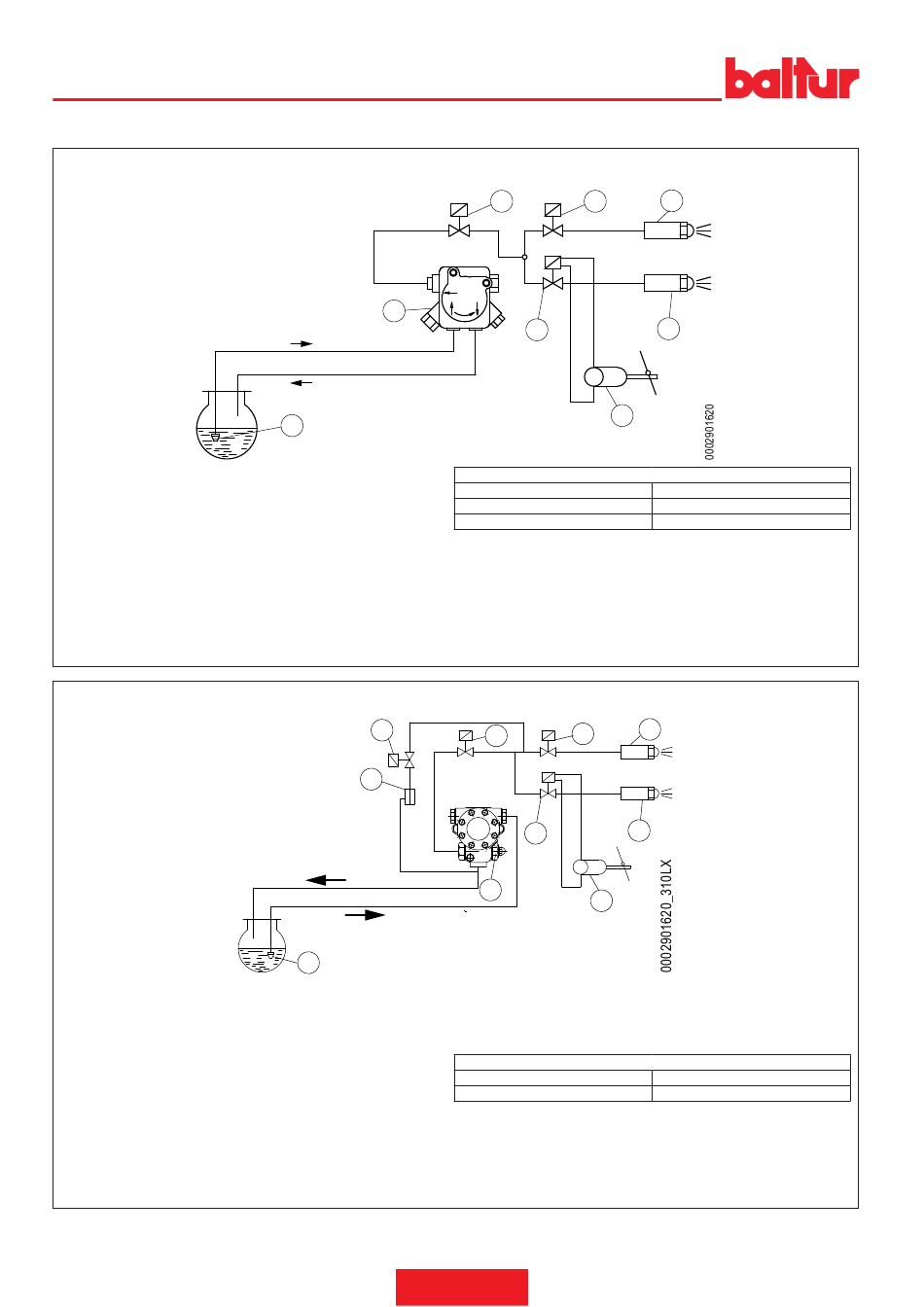

ESQUEMA DE PRINCIPIO DEL CIRCUITO HIDRÁULICO
TBML 80, 120, 160,
1
Válvula de pie
2
Servomotor de regulación del aire
3
Boquilla 2ª etapa.
4
Boquilla 1ª etapa
5
Válvula de seguridad normalmente cerrada
6
Bomba 14 bar
7
Válvula normalmente cerrada
A
Aspiración
R
Retorno
TBML 210, 310,
1
Válvula de pie
2
Servomotor de regulación del aire
3
Boquilla 2ª etapa.
4
Boquilla 1ª etapa
5
Válvula de seguridad normalmente cerrada
6
Bomba
7
Válvula normalmente cerrada
8
Electroválvula by-pass normalmente cerrada
9
Electroválvula de regulación by pass
A
Aspiración
R
Retorno
6
A
R
1
8
9
1
8
9
16 / 66
0006160338_202106
5
7
7
M
2
Pérdida de carga circuito hidráulico:
TBML 80 ME
TBML 120 ME
TBML 160 ME
4
7
5
3
7
M
6
2
Electroválvula by-pass normalmente cerrada
Electroválvula de regulación by pass
Pérdida de carga circuito hidráulico:
TBML 210 LX ME
TBML 310 LX ME
4
3
1 bar
1,5 bar
2 bar
4 bar
4 bar
