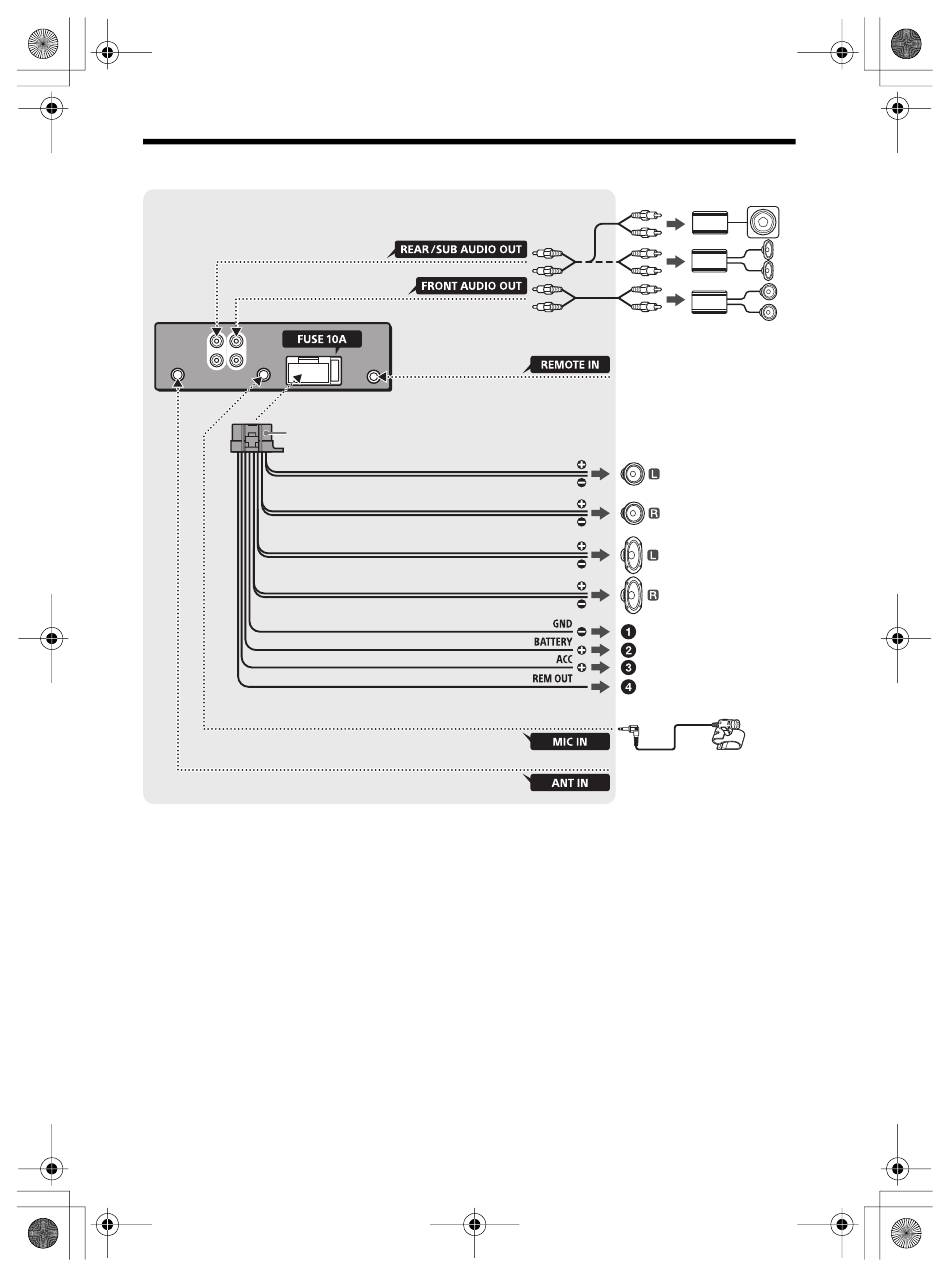

Raccordement
(Pour MEX-N4100BT)
Blanc
Rayé blanc/noir
Gris
Rayé gris/noir
Vert
Rayé vert/noir
Violet
Rayé violet/noir
Noir
Jaune
Rouge
Rayé bleu/blanc (MAX. 0.4 A)
*1 Non fourni
*2 Impédance des haut-parleurs : 4 à 8 ohms x 4
*3 Cordon à broche RCA (non fourni)
*4 Selon le type de véhicule, utilisez un adaptateur pour
une télécommande filaire (non fourni).
36
FR
*
6
*
3
*
3
Amplificateur de puissance*
d'une télécommande filaire
(non fournie)*
Haut-parleur avant*
Haut-parleur arrière*
Pour plus de détails, reportez-
vous à la section
« Raccordements » (page 37).
d'une antenne de véhicule
*5 Qu'il soit utilisé ou non, faites passer le cordon
d'entrée du microphone de manière à ce qu'il ne
gêne pas la conduite. Fixez le cordon avec un serre-
câbles, etc., s'il se trouve au niveau de vos pieds.
*6 AUDIO OUT peut être commutée entre SUB et REAR.
MEX-N5100BT/MEX-N4100BT
masterpage: Left
Caisson de graves*
1
1
4
*
1
2
1
*
2
Microphone
XA-MC10*
1
*
5
4-548-379-11(1)
