Montage

Equiper le capteur d'un adaptateur

L' a daptateur nécessaire (bague de serrage, bague de pression et joint torique) peut être
commandé comme accessoire du capteur ou comme accessoire séparé .
1. Glissez d' a bord la bague de serrage, puis la bague de pression, et enfin le joint torique de
la cartouche à membrane vers la tête du capteur et dans la rainure inférieure.


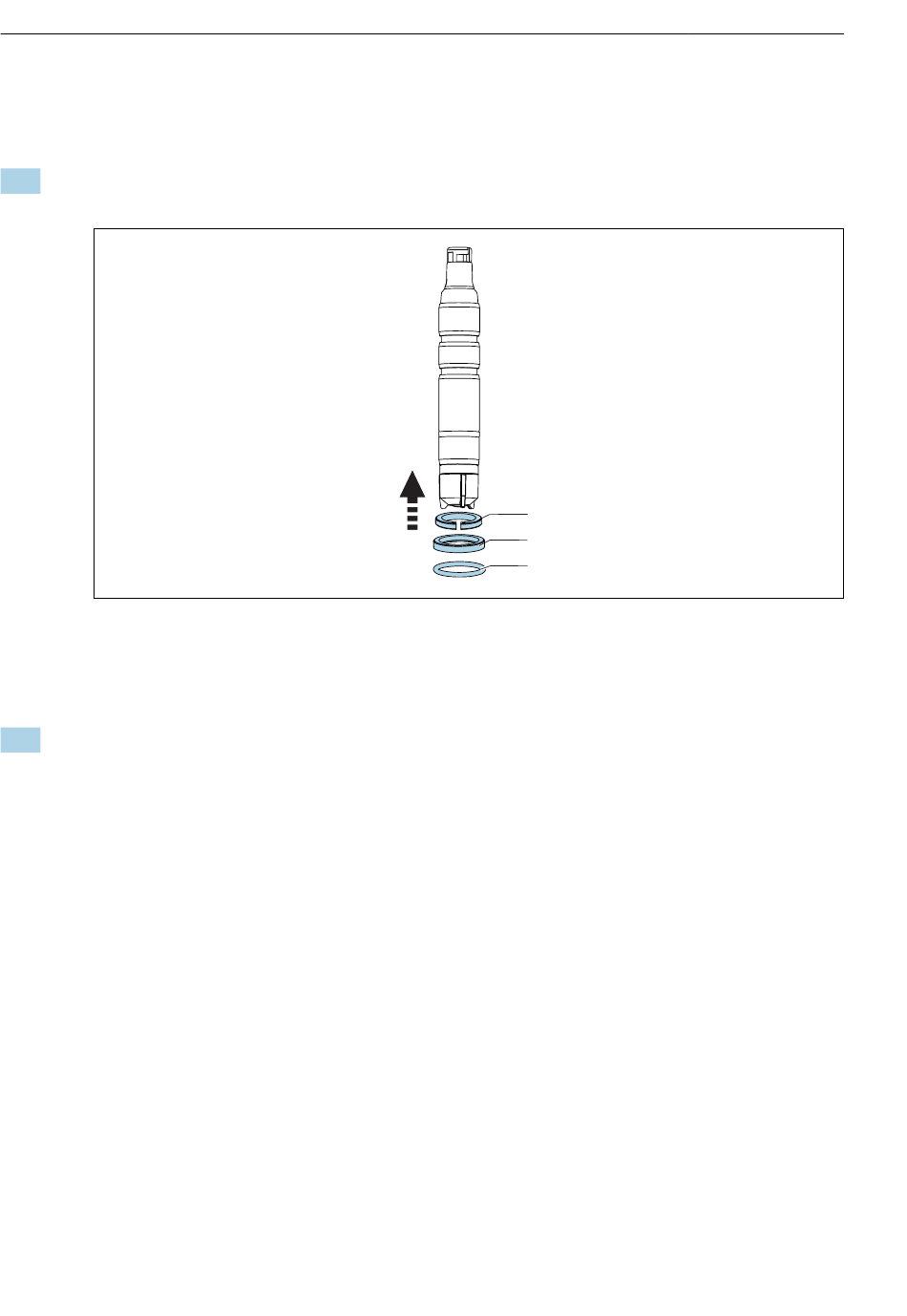

 9 Glissez la bague de serrage (1), la bague de pression (2) et le joint torique (3) vers le
haut de la cartouche à membrane vers le corps du capteur et dans la rainure inférieure.

Installer le capteur dans la chambre de passage

2. Glissez le capteur avec l' a daptateur de la Flowfit CCA151 dans l' o uverture de la chambre
de passage.
20
1
2
3
CCS51D
A0034247
