Affichage des erreurs à l'écran
Si une erreur se produit pendant le fonctionnement du MIT515, du MIT525, du MIT1025 ou du MIT1525, 'Err'
suivi d'un code d'erreur s'affiche, ainsi que l'invitation à consulter le mode d'emploi.
Les codes d'erreur sont présentés dans le tableau suivant.
Code 'Err' Défaut
2 Tension de sortie supérieure à la limite
3 Dépassement FIFO (mémoire)
4 La carte HT ne correspond pas à la configuration de la carte de
contrôle
5 Batterie faible
6 La carte de contrôle a détecté un défaut de communication inter-
cartes
7 Touche de test coincée
8 Panne de la carte de mesure i2c
9 La carte de mesure a détecté un défaut de communication inter-cartes
10 Coupure de l'alimentation d'isolement
11 Instrument a tenté d'extinction automatique, mais a échoué
12 HV faute de circuit de commande
Si une erreur se produit, n'essayez pas de réparer l'appareil. Demandez un numéro de réparation à Megger
Instruments Limited. Emballez soigneusement l'appareil défectueux dans une boîte appropriée et expédiez-le
au Centre de service Megger le plus proche, en indiquant si possible l'erreur constatée.

Modes de mesure

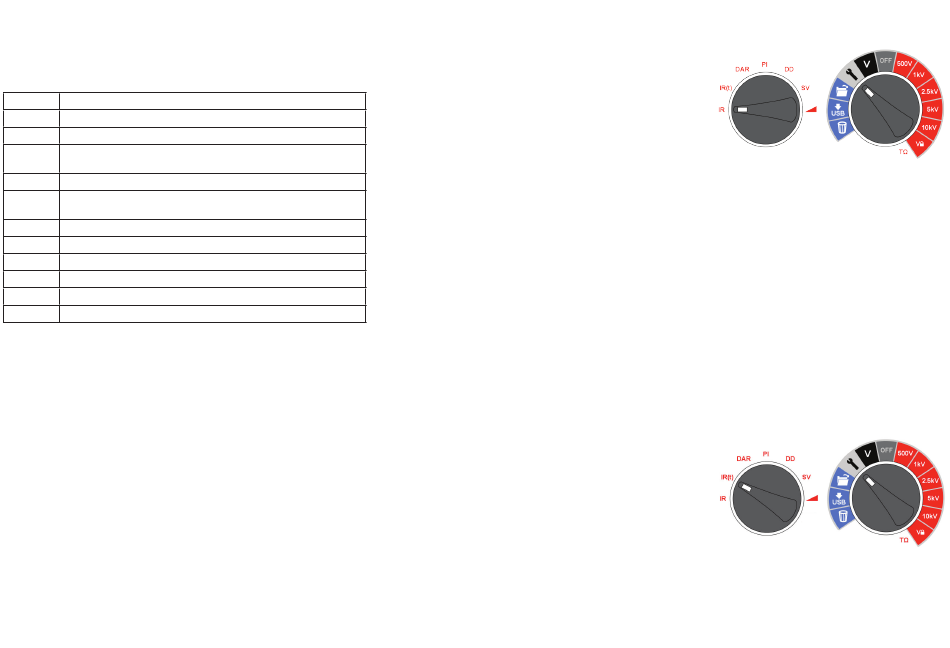

Test IT 'Spot'

Le test de résistance d'isolation (IR) 'spot' est
sélectionné au moyen du commutateur rotatif de
mode. Sélectionnez IR, puis utilisez le commutateur
rotatif central pour sélectionner soit l'une des tensions
L
de test préprogrammées, soit la tension V
par l'utilisateur et verrouillable. Toutes les tensions
L
préprogrammées, sauf la tension V , peuvent être
ajustées au moyen des flèches haut et bas, mais cela
ne doit se faire que pendant les 10 premières secondes
des tests IR ou IR(t). Maintenez le bouton TEST enfoncé
pour démarrer le test.
L
Pour régler la tension V sélectionnable par l'utilisateur et verrouillable, placez le commutateur rotatif central
sur Paramètres et le commutateur de mode sur IR. La tension préréglée de 5000 V clignote et peut être
modifiée au moyen des flèches haut et bas. Quand la tension maximale nécessaire s'affiche, appuyez sur le
bouton OK pour sauvegarder le réglage. Ce réglage sera conservé jusqu'à ce qu'il soit réinitialisé.
L
Quand l'option V est sélectionnée, la tension réglée s'affiche à l'écran. La tension verrouillable est utile
pour, par exemple, tester des câbles XLPE qui ne doivent pas être testés au-dessus de 5000 V. La fonction de
verrouillage garantira qu'elle ne dépassera pas la tension V
définie.
À la fin du test, la capacité de l'isolation (C) et la constante de temps (TC) associée sont calculées et affichées.
Constant de temps (TC) = Risolation x Cisolation
Test IR chronométré
Un test IR(t) chronométrée annulera automatiquement
un test d'isolation après une durée prédéfinie. La durée
par défaut est de 1 minute et est réglable dans les
Paramètres. C'est une fonctionnalité utile qui évite à
l'utilisateur de regarder l'écran pendant toute la durée
du test et d'éventuellement manquer la lecture de 1
minute.
Placez le commutateur rotatif central sur Paramètres. Placez le commutateur rotatif de mode sur IR(t). La
durée par défaut de 1:00 minute clignote, invitant l'utilisateur à sélectionner une autre durée au moyen des
flèches haut ou bas. Appuyez sur OK pour confirmer la durée du test. Maintenez le bouton TEST enfoncé pour
démarrer le test.
réglable
L dans la plage de précision de tension de sortie
