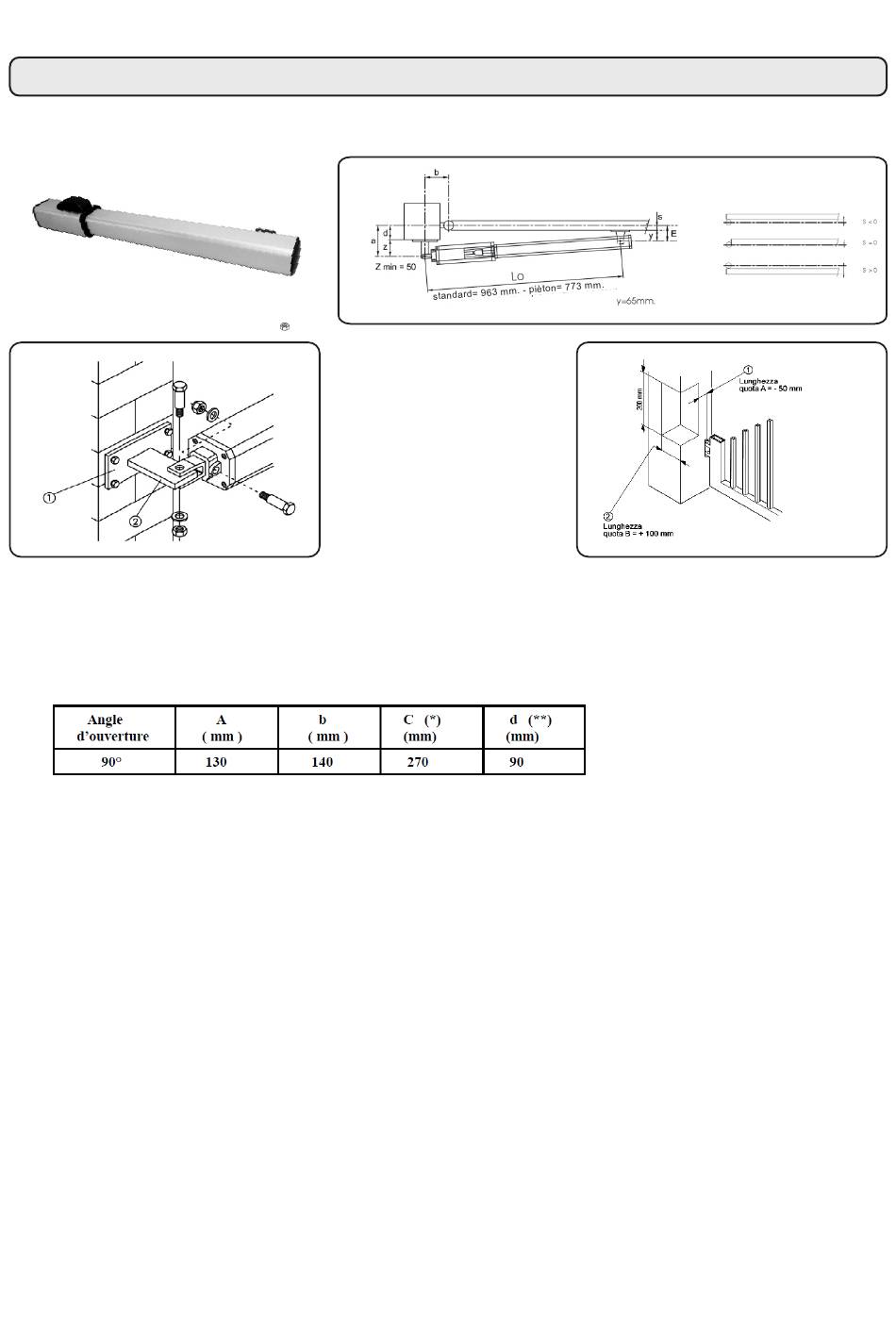

OPERATEUR OLEODYNAMIQUE TWENTY
FIXATION DU SUPPORT POSTERIEUR
Plaque
murale
Patte
TABLE ''A'': TWENTY 270 - FIXATION SUPPORT POSTERIEUR
c = La course de la tige doit être inférieure à la
course maximale afin d'empêcher le piston
d'arriver en butée interne dans les phases
d'ouverture et de fermeture.
(*) course utile de la tige (**) côte maximum
2
Fig.
Dans le cas ou la côte (D) est
supérieure à 90mm il est
nécessaire d'entailler le pilier
(fig. 2.1).
La côte A doit toujours être
supérieure à la côte E.
Côtes mm.
1
Fig.
2.1
Fig.
5
