Mode d'emploi
®

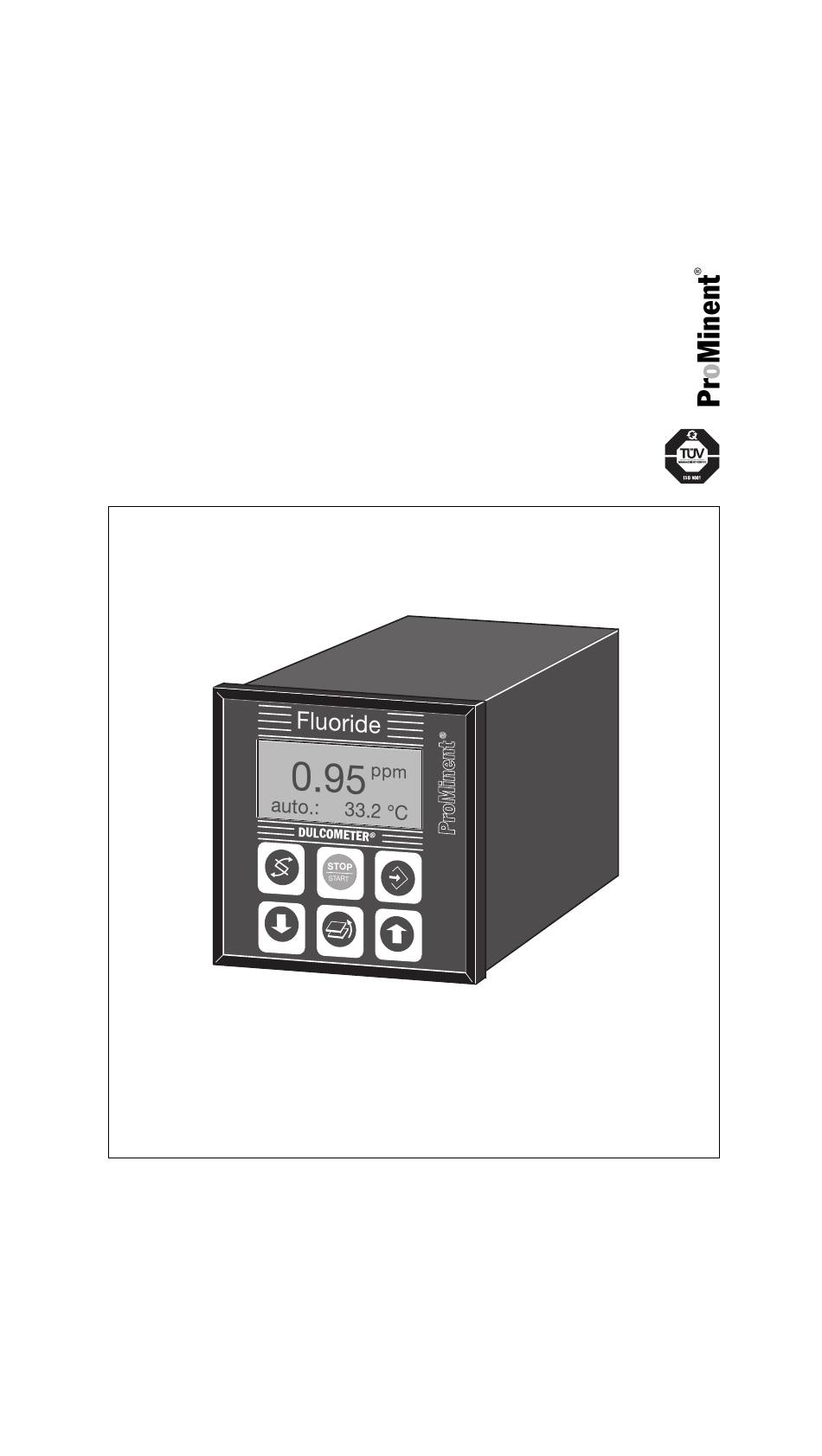

DULCOMETER
D1C
Partie 2: Réglage et commande,
grandeur de mesure de Fluorure
D1C2-001 D
Veuillez lire préalablement ce mode d'emploi entièrement ! · Ne pas le jeter !
En cas de détériorations dues à une erreur de commande, il y a perte
du droit de garantie !
N° de pièce 987300
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 043 04/02 F
Publicité
Table des Matières
Manuels Connexes pour ProMinent DULCOMETER D1C
Sommaire des Matières pour ProMinent DULCOMETER D1C
- Page 1 Veuillez lire préalablement ce mode d’emploi entièrement ! · Ne pas le jeter ! En cas de détériorations dues à une erreur de commande, il y a perte du droit de garantie ! N° de pièce 987300 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 043 04/02 F...
-
Page 2: Désignation De L'appareil / Code D'identification
Désignation de l’appareil / code d’identification ® D1C A Régulateur DULCOMETER série D1C / version A Type de montage montage sur tableau 96 x 96 mm montage mural en saillie Tension de service 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (uniquement avec type de montage sur tableau) 100 V 50/60 Hz (uniquement avec type de montage sur tableau) 24 V AC/DC... -
Page 3: Table Des Matières
Table des matières / Remarques générales à l’attention de l’utilisateur Page Désignation de l’appareil / code d’identification ................... 2 Remarques générales à l’attention de l’utilisateur ..................3 Vue d’ensemble de l’appareil / Eléments de commande ................4 Description fonctionnelle ..........................5 Symboles de l’indication dans l’affichage ..................... -
Page 4: Vue D'ensemble De L'appareil / Eléments De Commande
Vue d’ensemble de l’appareil / Eléments de commande Champ d'indication grandeur de mesure de fluorure Indication graphique Touche "Start/Stop" Touche "Changement" Touche "Entrée" Touche "Retour" ® DULCOMETER Touche Touche STOP "Plus" "Moins" START D1C2-Fl-002-F Touche CHANGEMENT Touche PLUS Permet de passer d’un menu à l’autre Pour augmenter une valeur numéri- ou de passer d’une variable à... -
Page 5: Description Fonctionnelle
Description fonctionnelle INFORMATION ® Pour une description détaillée de chaque propriété du régulateur DULCOMETER D1C, veuillez vous reporter à la description du menu complet dans le chapitre 8 ! Menu ® Le régulateur DULCOMETER D1C permet de réaliser des réglages dans deux vastes menus différents. Toutes les valeurs sont préréglées et peuvent être modifiées dans le menu complet. -
Page 6: Symboles De L'indication Dans L'affichage
Symboles de l’indication dans l’affichage ® L’indication dans l’affichage du régulateur DULCOMETER D1C utilise les symboles suivants: Signification Commentaire Symbole Violation seuil Symbole Relais 1 haut à gauche Symbole Relais 1 bas à gauche Symbole Relais 2 haut à droite Symbole Relais 2 bas à... -
Page 7: Schéma De Commande
Schéma de commande La touche CHANGER permet Affichage de sélectionner divers menus permanent 1 La touche ENTREE permet de lancer le menu Affichage RETOUR à l'affichage permanent 2 permanent ou au début du menu d'ajustage correspondant Menu Info- d'étalonnage Etalonnage différents Code d'accès correct Menus d'ajustage... -
Page 8: Menu Restrictif
Menu restrictif / Représentation complète Affichage permanent 1 0.95 Indication de température uniquement avec valeur de correction auto.: 33.2°C Signal de mesure de fluorure en mV (affichage alternatif) Affichage permanent 2 Valeurs positives de la valeur réglante: fluorer val. mes. 0.95 ppm pertur. -
Page 9: Description
Menu restrictif / Description Affichage permanent 1 0.95 Indication de température uniquement avec valeur de correction auto.: 33.2°C Signal de mesure de fluorure en mV (affichage alternatif) Affichage permanent 2 val. mes. 0.95 ppm Valeurs positives de la valeur réglante: fluorer pertur. - Page 10 Menu restrictif / Description Message d’erreur Condition Effet Potentiel bas < 100,0 mV Retour à l’affichage permanent : dosage de charge de base Potentiel élevé > 150,0 mV " Solution manquante " ∆U > 0,5 mV Valeur de fluorure instable "...
- Page 11 Menu restrictif / Description Régulation L'accès à tous les menus d'ajustage peut être verrouillé par un code d'accès ! Remarque: La valeur réglante est recalculée toutes les secondes. Se prête uni- quement aux processus avec constantes de temps supérieures à 30 s ! uniquement avec régulation Valeurs positives de la valeur réglante: fluorer régulat.
- Page 12 Menu restrictif / Description Paramètres généraux L'accès à tous les menus d'ajustage peut être verrouillé par un code d'accès ! paramètres ident-code: D1CA relais alarme c. d'accès: 5000 généraux DxFxxxxxxxxxx marche menu information version program. = français D1C-C1 FW-4.73 = restrictif FR-D1C2Fl-016 Valeurs possibles Valeur initiale...
-
Page 13: Menu Complet / Vue D'ensemble
Menu complet / Vue d’ensemble Le menu complet permet de régler tous les paramètres du régulateur (accès, cf. page précédente). La synoptique suivante montre les ajustages sélectionnés: Affichage permanent 1 0.95 7.20 Indication de température uniquement avec valeur de correction 33.2 °C auto.: 33.2°C... -
Page 14: Menu Complet
Menu complet / Description Affichage permanent 1 0.95 Indication de température uniquement avec valeur de correction auto.: 33.2°C Signal de mesure de fluorure en mV (affichage alternatif) Affichage permanent 2 val. mes. 0.95 ppm Valeurs positives de la valeur réglante: fluorer pertur. -
Page 15: Description
Menu complet / Description Message d’erreur Condition Effet Potentiel bas < 100,0 mV Retour à l’affichage permanent : dosage de charge de base Potentiel élevé > 150,0 mV " Solution 1 manquante " Pente faible < 45 mV/dec " Pente forte >... - Page 16 Menu complet / Description Valeur de correction L'accès à tous les menus d'ajustage peut être verrouillé par un code d'accès ! uniquement avec valeur de correction valeur correctn valeur correctn température ajuster ? manuelle 33.0°C FR-D1C2Fl-021 Valeurs possibles Valeur initiale Etendue de pas Valeur inférieure Valeur supérieure Remarque...
- Page 17 Menu complet / Description Valeurs possibles Valeur initiale Etendue de pas Valeur inférieure Valeur supérieure Remarque Affectation des relais conf. à électrovanne l’Ident-code seuil élément de commande servomoteur seulement avec arrêt servomoteur Cycle 10 s 10 s 9999 s Temps min. cycle/2 Cycle Temps min.
- Page 18 Menu complet / Description b) Temps de commutation théorique > (cycle - temps min.) temps de commutation calculé < cycle Cycle Cycle Cycle Temps min. activée théorique inactivée Cycle Cycle Cycle Temps min. activée réel inactivée Le DULCOMETER ® D1C ne se met pas hors circuit pendant autant de cycles nécessaires jusqu’à ce que les différences entre le cycle et le temps de commutation théorique dépassent le “temps min.”.
-
Page 19: Servomoteur
Menu complet / Description Servomoteur La commande d’un servomoteur doit être opérée avec la même précaution que l’étalonnage d’une sonde de mesure. Le domaine de fonctionnement est déterminé par le domaine de résistance totale du potentiomètre de recopie. Une limitation maximale du domaine réellement utilisé est réalisée en fixant la zone d’évolution du domaine. - Page 20 Menu complet / Description Régulation L'accès à tous les menus d'ajustage peut être verrouillé par un code d'accès ! Remarque: La valeur réglante est recalculée toutes les secondes. Se prête uni- quement aux processus avec constantes de temps supérieures à 30 s ! uniquement avec régulation Valeurs positives de la valeur réglante: Fluorure régulation...
-
Page 21: Sortie Analogique
Menu complet / Description Grandeur de perturbation grandeur pertur. grandeur pertur. grandeur pertur. grandeur pertur. valeur nominale effect de pertur. ajuster ? Hz / mA 20 mA multiplicative 4…20 mA grandeur pertur. maxi. valeur reglante additif 100% FR-D1C2Fl-029 Valeurs possibles Valeur Etendue Valeur... - Page 22 Menu complet / Description Sortie analogique 2 L'accès à tous les menus d'ajustage peut être verrouillé par un code d'accès ! régulation avec sortie analogique uniquement avec régulation sortie analog. 2 2 sorties analogiques valeur reglante : valeur reglante positive Fluorer 0 mA = sortie analog.
- Page 23 Menu complet / Description Paramètres généraux L'accès à tous les menus d'ajustage peut être verrouillé par un code d'accès ! paramètres géné- ident-code: D1CA relais alarme entrée commande raux information DxFxxxxxxxxxx marche pause/Hold version program. actif ferme D1C-C1 FW-4.73 alarme arrêt c.
-
Page 24: Déclaration De Conformité De La Ce
Déclaration de conformité de la CE... - Page 25 10 Erreurs / Remarque / Dépannage...
-
Page 26: Erreurs / Remarques / Dépannage
Erreurs / Remarque / Dépannage... - Page 28 Mode d’emploi DULCOMETER ® D1C, partie 2/Fluorure, édition 04/02 Sous réserve de modifications techniques · Printed in Germany ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · 69123 Heidelberg · Germany Postfach 101760 · 69007 Heidelberg · Germany info@prominent.de · www.prominent.de...
