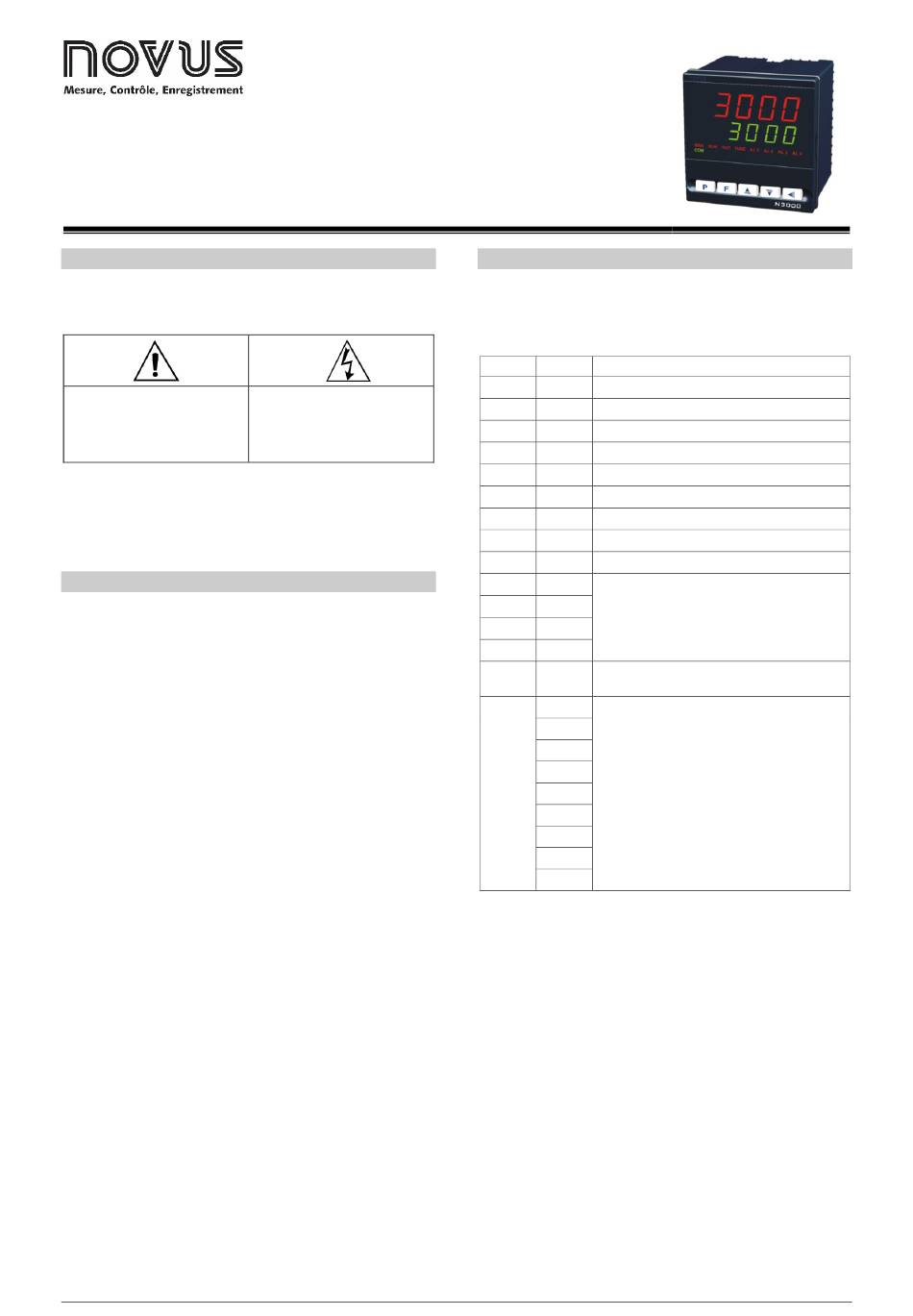

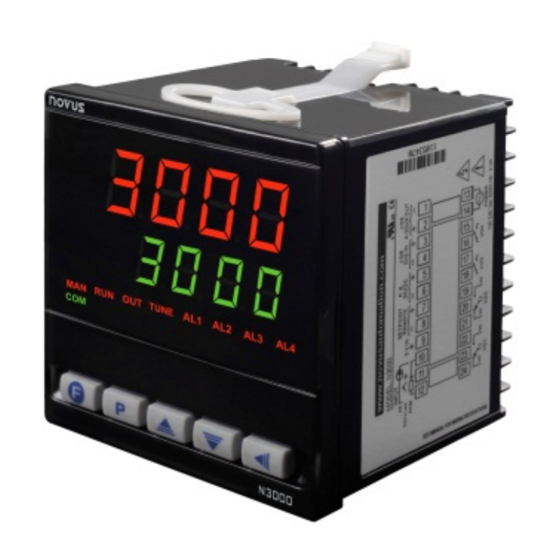

Régulateur N3000
RÉGULATEUR UNIVERSEL DE PROCESSUS – MODE D'EMPLOI – V3.0x E
AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés dans l'appareil et tout au long de
ce manuel pour attirer l'attention de l'utilisateur sur des informations
importantes concernant la sécurité et l'utilisation de l'appareil.
ATTENTION
Lisez soigneusement ce
manuel avant d'installer et
d'opérer l'appareil
Toutes les recommandations de sécurité doivent être observées pour
assurer la sécurité du personnel et éviter d'endommager l'appareil ou
le système. Si l'appareil est utilisé d'une manière autre que celle
spécifiée dans ce manuel, ses protections de sécurité peuvent ne pas
être efficaces.
PRÉSENTATION
Régulateur de caractéristiques universelles, il accepte dans un seul
modèle la plupart des capteurs et signaux utilisés dans l'industrie et il
fournit tous les types de sortie nécessaires au fonctionnement de
plusieurs processus.
La configuration peut être effectuée directement sur le régulateur ou
à l'aide de l'interface USB lorsque le logiciel QuickTune sont
installés sur un ordinateur. Une fois l'appareil connecté à l'USB, il est
reconnu en tant qu'un port de communication série (COM)
fonctionnant avec le protocole Modbus RTU.
L'appareil, même déconnecté de l'alimentation, peut avoir sa
configuration sauvegardée en fichier et copiée sur d'autres appareils
grâce à l'interface USB.
Lisez attentivement ce manuel avant d'utiliser le régulateur. Vérifiez
que la version de ce manuel correspond à celle de votre appareil (le
numéro de version du logiciel s'affiche lorsque le régulateur est mis
sous tension). Ses principales caractéristiques sont :
Entrée multi-capteurs universelle, sans changement de matériel ;
•
Sorties de régulation type relais, 4-20 mA et à impulsions, toutes
•
disponibles ;
Autoréglage des paramètres PID ;
•
Fonction automatique/manuelle avec transfert sans-à-coups ;
•
Quatre sorties d'alarme dans la version standard, avec des
•
fonctions de minimum, maximum, différentiel (écart), capteur
ouvert et événement ;
Minuterie pour quatre alarmes ;
•
Retransmission de la PV ou de la consigne en 0-20 mA ou 4-20
•
mA ;
Entrée pour consigne déportée ;
•
Entrée numérique avec 5 fonctions ;
•
Démarrage progressif programmable ;
•
Rampes et paliers avec 7 programmes de 7 segments, pouvant
•
être liés ;
Communication série RS485, protocole MODBUS RTU ;
•
Code d'accès pour la protection du clavier ;
•
Alimentation universelle.
•
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de décharge
électrique
.
CONFIGURATION / FONCTIONNALITÉS
SÉLECTION D'ENTRÉE
Le type d'entrée que sera utilisé par le régulateur doit être
programmé par l'utilisateur dans le paramètre type, via le clavier
(voir la liste des types dans le Tableau 1).
CARACTÉRISTIQUES / PLAGE DE MESURE
TYPE CODE
J Plage : -110 à 950 ºC (-166 à 1742 ºF)
Tc j
K Plage : -150 à 1370 ºC (-238 à 2498 ºF)
Tc k
T Plage : -160 à 400 ºC (-256 à 752 ºF)
Tc t
N Plage : -270 à 1300 ºC (-454 à 2372 ºF)
Tc n
R Plage : -50 à 1760 ºC (-58 à 3200 ºF)
Tc r
S Plage : -50 à 1760 ºC (-58 à 3200 ºF)
Tc s
B Plage : 400 à 1800 ºC (752 à 3272 ºF)
Tc b
E Plage : - 90 à 730 ºC (-130 à 1346 ºF)
Tc e
Pt100 Plage : -200 à 850 ºC (-328 à 1562 ºF)
Pt
0–50 mV
L. 0 . 5 0
4-20 mA
Signal analogique linéaire.
L. 4 . 2 0
Indication programmable de -1999 à 9999.
0-5 Vdc
L0. 5
0-10 Vdc
L0. 1 0
Avec extraction de racine carrée.
4-20 mA
sqrt
Indication programmable de -1999 à 9999.
ln j
Ln k
ln t
ln n
4-20 mA
Signal analogique non linéaire.
NON
ln r
Plage d'indication selon le capteur associé.
LINÉAIRE
ln s
ln b
ln E
Ln. P t
Tableau 1 – Types d'entrée
Remarque : tous les types d'entrée disponibles sont déjà étalonnés
en usine.
SÉLECTION DE SORTIES,
NUMÉRIQUES
Le régulateur a des canaux d'entrée et de sortie qui peuvent prendre
plusieurs fonctions : sortie de régulation, entrée numérique, sortie
numérique, sortie d'alarme, retransmission PV et SP (consigne). Ces
canaux sont identifiés comme E/S1, E/S2, E/S3, E/S4, E/S5 et E/S6.
Le régulateur de base (standard) a les caractéristiques suivantes :
E/S1 et E/S2 - Sortie relais SPDT ;
E/S3 et E/S4 - Sortie relais SPST-NA ;
E/S5 - Sortie de courant (0-20 mA ou 4-20 mA), sortie
numérique, entrée numérique ;
E/S6 – Entrée numérique et sortie numérique.
Remarque : lorsque l'exécution d'une fonction par l'entrée numérique
est sélectionnée, le régulateur cesse de répondre à la commande de
la fonction équivalente effectuée par le clavier frontal.
ALARMES ET ENTRÉES
