6.5.2
Travaux d'entretien
6.5.2.1 Contrôler la résistance d'isolation
de l'enroulement de moteur
6.5.2.2 Contrôler la résistance de la sonde
de température
6.5.3
Raccordement du moteur mono-
phasé (moteur 1~)
PE
N
L
C
r
M 1~

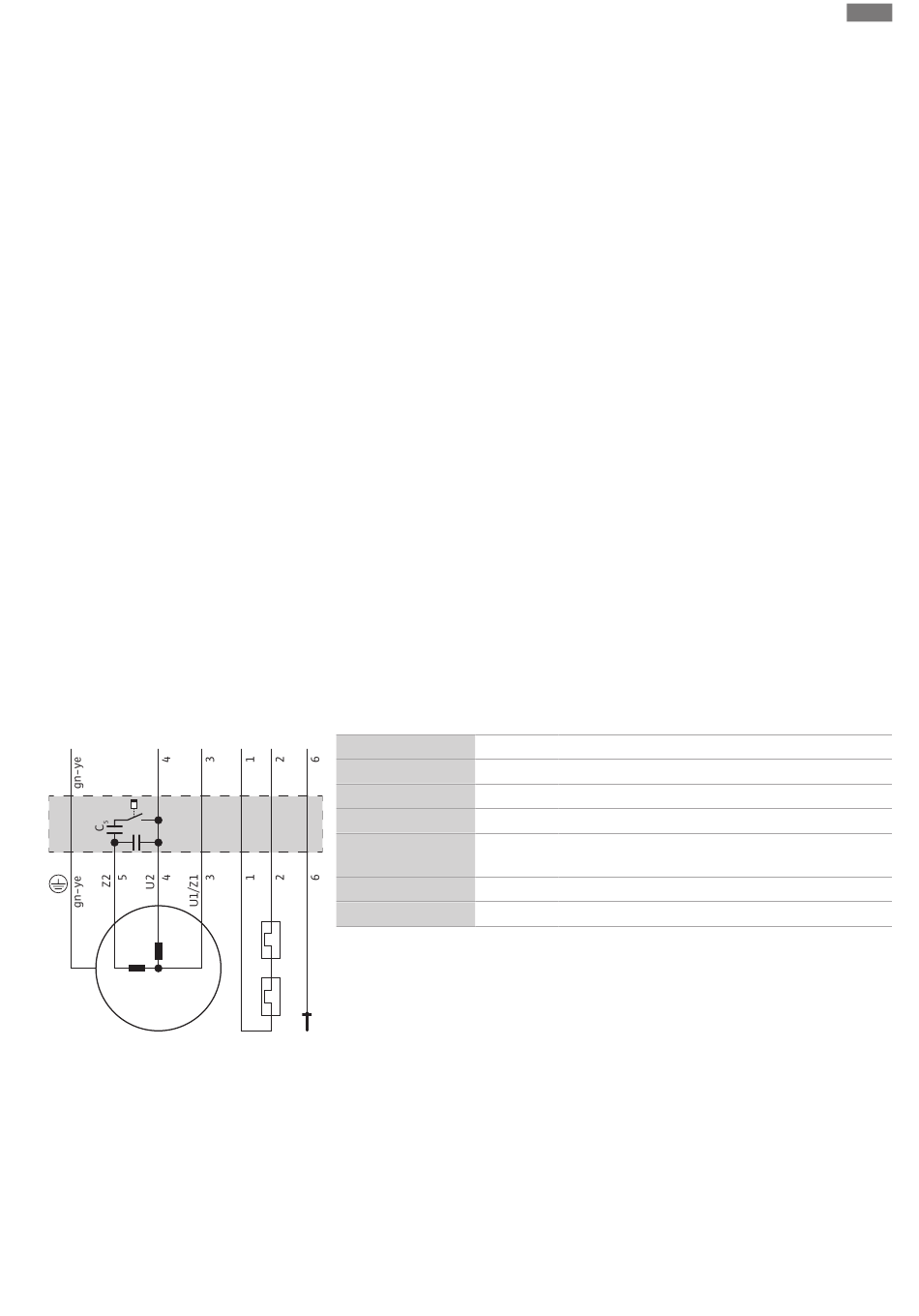

Fig. 6: Schéma de raccordement moteur 1~
Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03
Protection thermique moteur
Pour les produits non équipés de fiche, le client doit prévoir une protection thermique mo-
teur ! La protection minimale prévoit un relais thermique/une protection thermique moteur
comprenant compensation de température, déclenchement du différentiel et blocage de
remise en route conformément aux dispositions locales. Pour les réseaux sensibles, le client
doit prévoir des dispositifs de sécurité supplémentaires (p. ex. un relais de surtension, de
sous-tension ou de contrôle de phase, etc.).
Disjoncteur différentiel (RCD)
Monter le disjoncteur différentiel (RCD) selon les directives du fournisseur d'énergie lo-
cal.
Lorsque des personnes peuvent être en contact avec le produit et des liquides conduc-
teurs, monter un disjoncteur différentiel (RCD).
Contrôler la résistance d'isolement de l'enroulement du moteur.
Contrôler la résistance de la sonde de température.
Appareil de mesure d'isolement 1000 V
Moteurs avec condensateur : Bobinages court-circuités !
1.
Contrôler la résistance d'isolement.
Valeur mesurée à la première mise en service : ≥ 20 MΩ.
Valeur mesurée à la mesure intermédiaire : ≥ 2 MΩ.
Résistance d'isolement contrôlée. Si les valeurs mesurées sont différentes des va-
leurs prescrites, contacter le service après-vente.
Ohmmètre à disposition.
1.
Mesurer la résistance.
Valeur mesurée de la sonde bimétallique : 0 Ohm (passage).
Valeur mesurée des 3 capteurs PTC : entre 60 et 300 ohms.
Valeur mesurées des 4 capteurs PTC : entre 80 et 400 ohms.
Résistance contrôlée. Si la valeur mesurée est différente de la valeur prescrite,
contacter le service après-vente.
20
21
DK
Fil
1, 2
3
4
5
6
Vert/jaune (gn-ye)
Câble de raccordement avec extrémités de câble dénudées.
Raccordement dans le coffret de commande selon les indications du schéma de raccorde-
ment.
Surveillance thermique du moteur :
Capteur : Sonde bimétallique
Nombre de circuits de température : 1, limitation de la température
Valeurs de raccordement : max. 250 V (CA), 2,5 A, cos phi = 1
Valeur seuil : donnée par le capteur.
État de déclenchement : Lorsque la valeur seuil est atteinte, arrêter la pompe !
Surveillance de fuite du compartiment moteur :
Le raccordement doit s'effectuer par un relais de contrôle (par ex. « NIV 101/A »).
Capteur : Électrode
Valeurs de raccordement : max. 250 V (CA), 2,5 A, cos phi = 1
Valeur seuil : 30 kOhm
État de déclenchement : Lorsque la valeur seuil est atteinte, arrêter la pompe !
Désignation Borne
20, 21
Surveillance thermique du moteur
U1/Z1
L
U2
N
Z2
Raccordement du condensateur de démarrage et de
fonctionnement
DK
Surveillance de fuite du compartiment moteur
PE
Terre
fr
