Notice d'installation

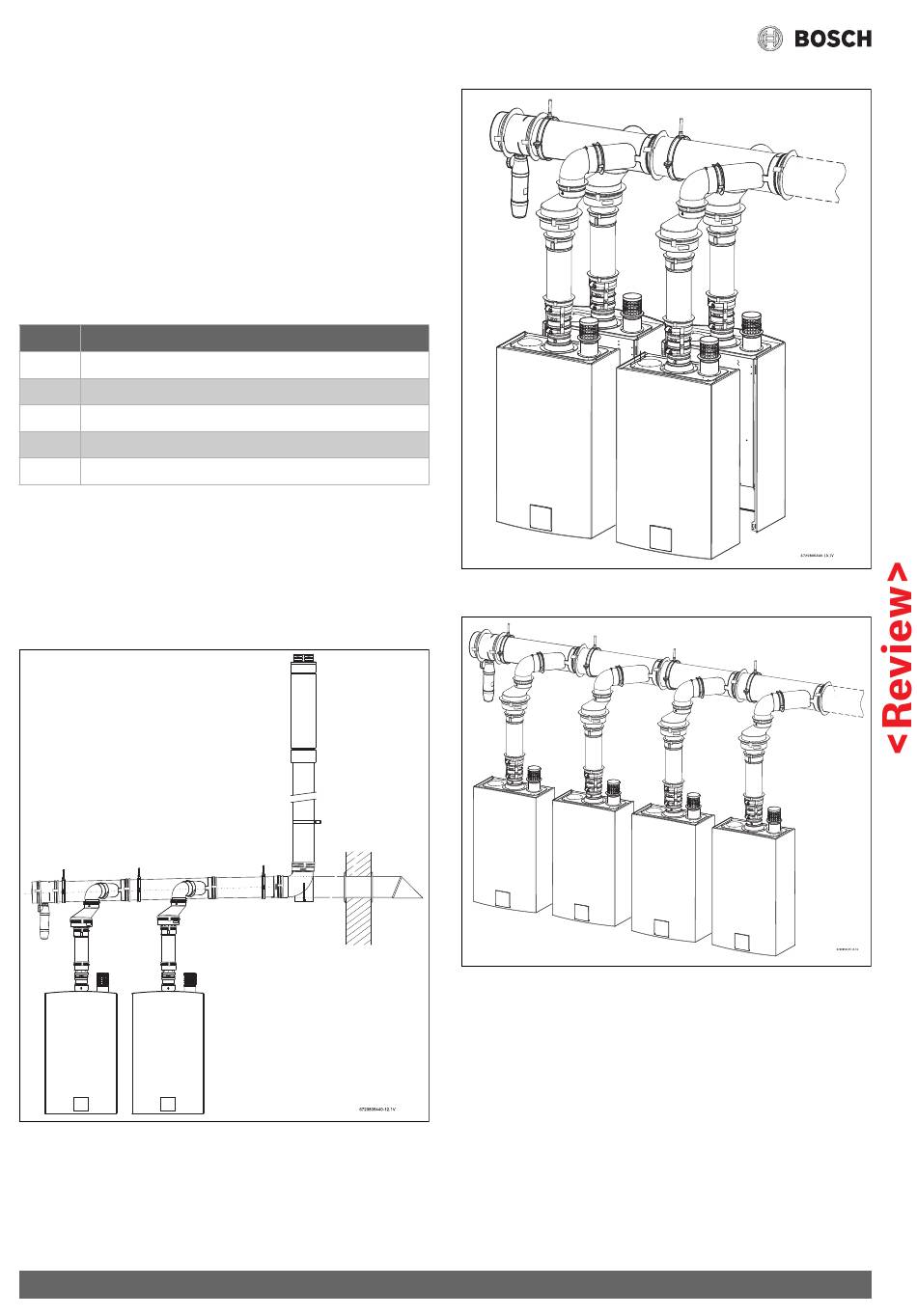

4.3.7 Ventilation commune de 2 à 4 unités
Des cascades de 2 à 4 unités peuvent être ventilés de façon
commune à l'aide d'un système de ventilation commun PP en
option. Les chauffe-eau peuvent être installés dans une confi-
guration arrière sur arrière, comme indiqué dans fig. 27, ou
côte à côte comme indiqué dans fig. 28. Les systèmes sont
configurables selon les besoins, pour des longueurs d'évent
allant de 40" (1 m) à 100" (30 m), et une terminaison verticale
ou horizontale (voir fig. 26).
Les configurations suivantes sont disponibles:
Unités Configurations
2
Arrière sur arrière
4
Arrière sur arrière - voir fig. 27
2
Côte à côte - voir fig. 26
3
Côte à côte
4
Côte à côte - voir fig. 28
Tab. 26
Lorsqu'aucun espace vide n'est disponible sur le mur, un sys-
tème de rack en acier à revêtement de poudre est également
disponible pour les chauffe-eau installés selon des configura-
tions côte à côté ou arrière sur arrière. Voir la brochure respec-
tive du produit pour plus de détails.
Fig. 26
Ventilation commune pour 2 à 4 chauffe-eau dispo-
nible avec terminaison verticale ou horizontale
32
Fig. 27
Configuration arrière sur arrière
Fig. 28
Configuration côte à côte
Pour les pièces et configurations disponibles, voir le Bulletin de
ventilation commune Greentherm, disponible sur www.bosch-
climate.us.
C 950/C 1050 (Pro TL 175 C/199 C) – 6 720 809 770 (2019/10)
