Fauteuil dynamique de cinéma

Publicité

Liens rapides

S2I
TSI
4 heures
Calculatrices autorisées
Fauteuil dynamique de cinéma
I Présentation du système
I.A –
Contexte
Ce concept a été inventé au Canada en 2008, et s'est étendu à toute l'Amérique du Nord avant de traverser
l'Atlantique pour proposer un cinéma dynamique avec une quantité d'effets spéciaux et spatiaux. Le fauteuil
dynamique de cinéma est principalement destiné à l'industrie du divertissement et de la simulation. Un train
filant à vive allure, une poursuite à moto ou en avion de chasse dans un canyon, autant de scènes fréquentes dans
e
le cinéma d'action du xxi
siècle. Pour ressentir au mieux ces sensations, la technologie permet désormais de
ressentir dans son fauteuil les différents mouvements, par de fortes vibrations et accélérations. Ce système repose
sur la post-synchronisation des films. Comme pour un doublage ou un sous-titrage, les mouvements du film sont
transmis au fauteuil. Le fauteuil dynamique permet de compléter la palette sensorielle offerte au spectateur afin
d'accroitre le réalisme de son environnement. Les mouvements qui en résultent sont parfaitement synchronisés
avec le visuel à l'écran, créant ainsi une expérience immersive d'un grand réalisme. Si la plate-forme à six degrés
de liberté s'est imposée dans le cas des simulateurs de vols, elle ne répond pas aux exigences plus étendues des
fauteuils dynamiques. Des solutions spécifiques à un environnement de simulation aussi réaliste que possible
nécessitent le recours à un système de restitution des mouvements. Le système étudié est une évolution en cours
d'étude des fauteuils dynamiques actuellement commercialisés, qui s'inspire des sièges dynamiques utilisés pour
l'entrainement des pilotes d'avion de chasse (voir
figure
1).
Publicité annonçant l'évolution des fauteuils dynamiques

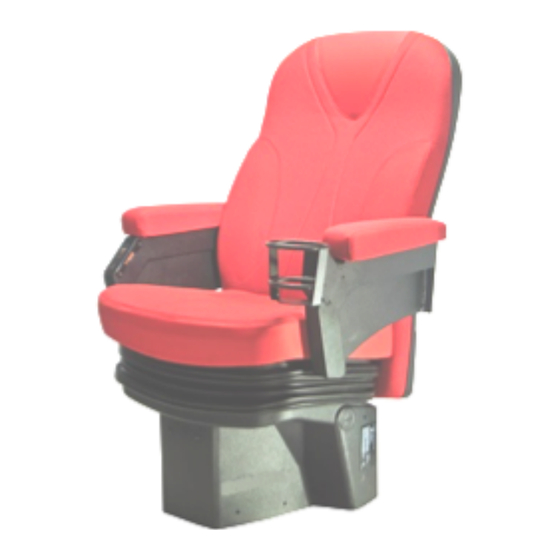

Fauteuil dynamique de cinéma
actuellement commercialisé
Sièges dynamiques de différents constructeurs mondiaux pour l'entrainement des pilotes d'avion de chasse
Figure 1
Page 1/16
2015-03-09 11:39:00
