Commandes

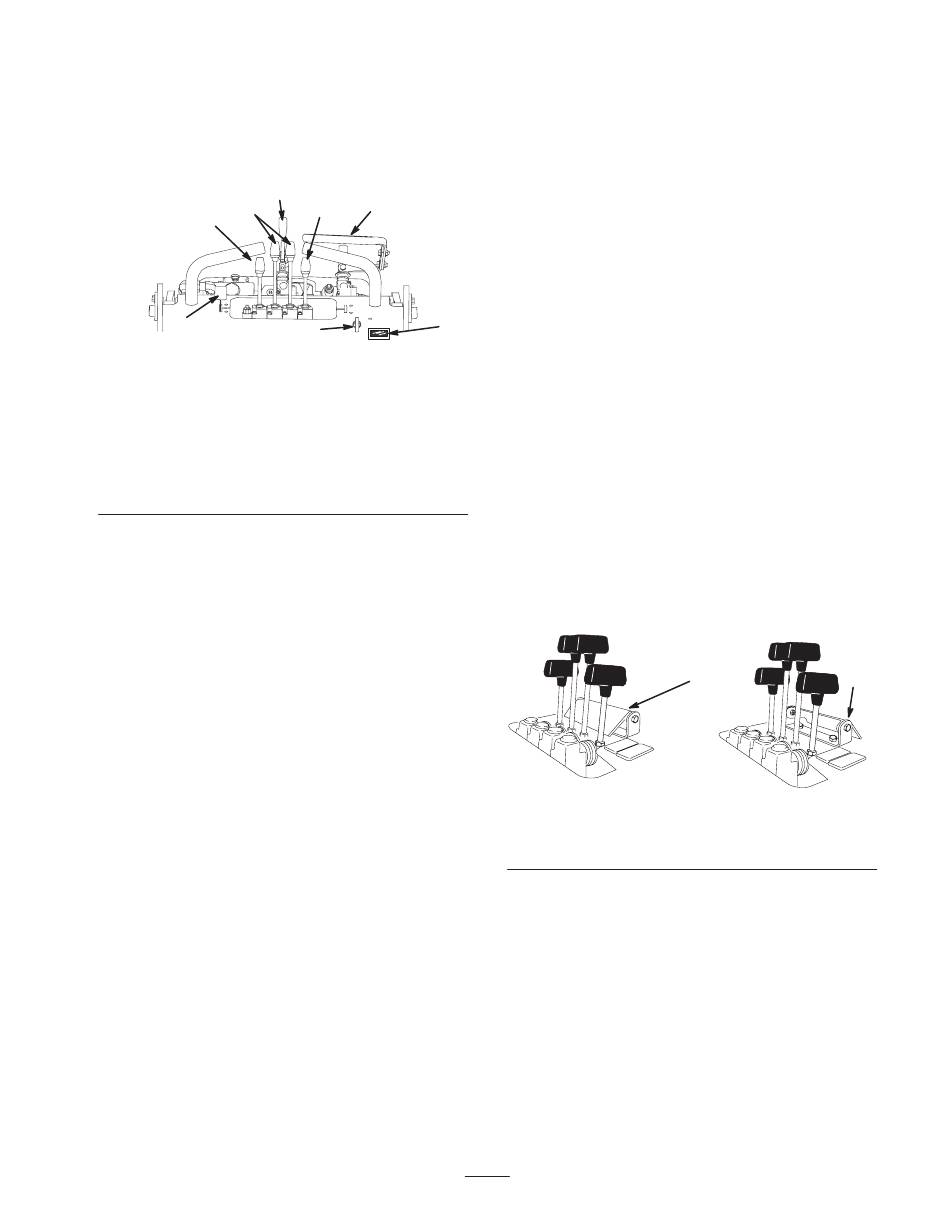

Avant de mettre le moteur en marche et d'utiliser la
machine, familiarisez-vous avec toutes les commandes
(Fig. 12).
5
1
3
6
m–4388
Figure 12
1. Leviers de commande de
déplacement
2. Levier de basculement de
l'accessoire
3. Levier de commande des
bras du godet
4. Levier de commande
hydraulique auxiliaire
Commutateur à clé
Le commutateur à clé sert à mettre le moteur en marche et
à l'arrêter. Il a trois positions : arrêt, marche et démarrage.
Pour mettre le moteur en marche, tournez la clé en
position de démarrage. Relâchez la clé lorsque le moteur
démarre ; elle revient automatiquement à la position de
marche.
Pour arrêter le moteur, tournez la clé en position d'arrêt.
Manette d'accélérateur
Déplacez la manette en avant pour augmenter le régime
moteur, et en arrière pour le diminuer.
Leviers de commande de déplacement
Pour vous déplacer en marche avant, poussez les leviers
de commande en avant. Pour vous déplacer en marche
arrière, tirez les leviers de commande en arrière.
Pour vous déplacer en ligne droite, déplacez les leviers
simultanément et également.
Pour tourner, rapprochez du point mort le levier de
commande correspondant à la direction que vous voulez
prendre, et gardez l'autre levier engagé.
La vitesse de déplacement de la machine, dans l'une ou
l'autre direction, est proportionnelle au déplacement des
leviers de commande.
Pour ralentir ou arrêter la machine, ramenez les leviers de
commande de déplacement au point mort.
4
2
7
8
5. Levier sélecteur de
vitesse
6. Manette d'accélérateur
7. Commutateur à clé
8. Compteur horaire
17
Levier de basculement de l'accessoire
Pour basculer l'accessoire en avant, poussez doucement le
levier de basculement vers l'avant.
Pour basculer l'accessoire en arrière, tirez doucement le
levier de basculement en arrière.
Levier de commande des bras du godet
Pour abaisser les bras du godet, poussez lentement le
levier de commande des bras du godet en avant.
Pour élever les bras du godet, tirez lentement le levier de
commande en arrière.
Verrou de soupape de bras de godet
Il bloque les levier de commande des bras du godet et
d'inclinaison de l'accessoire, ce qui les empêche d'être
poussés en avant. Cela permet d'éviter l'abaissement
accidentel des bras durant un entretien. Bloquez la
soupape des bras de godet avec le dispositif de
verrouillage chaque fois que vous arrêtez la machine et
que les bras sont élevés.
Pour régler le dispositif de verrouillage, tirez-le en arrière
puis jusqu'en bas contre les leviers (Fig. 13).
Remarque : Il vous faudra déplacer les leviers en arrière
pour engager ou désengager le verrou de soupape du bras
de godet.
m-6025/6026
Figure 13
1. Verrou de soupape de
bras de godet engagé
Levier de commande des accessoires
hydrauliques
Pour actionner un accessoire hydraulique en marche
avant, poussez le levier vers la gauche, hors de l'encoche
du point mort, et tirez lentement le levier de commande
hydraulique en arrière.
Pour actionner un accessoire hydraulique en marche
arrière, poussez le levier vers la gauche, hors de l'encoche
du point mort, et poussez lentement le levier de
commande hydraulique en avant. Il est aussi possible de
régler le levier de sorte que l'accessoire fonctionne en
2
1
2. Verrou de soupape de
bras de godet désengagé
