2. Installation et calibrage
2.1 Connexion de la source d'alimentation
L'indicateur est alimenté par l'adaptateur, vous devez brancher l'adaptateur
directement dans le pin "DC" placé dans la partie derrière.
Connexion de la cellule de charge et de l'indicateur
2.2
L'indicateur peut être connecté avec 6 cellules de charge de 350Ω maximum, 4 fils
ou 6 fils de la cellule de charge.
Il y a deux méthodes de connexion entre la cellule de charge et l'indicateur

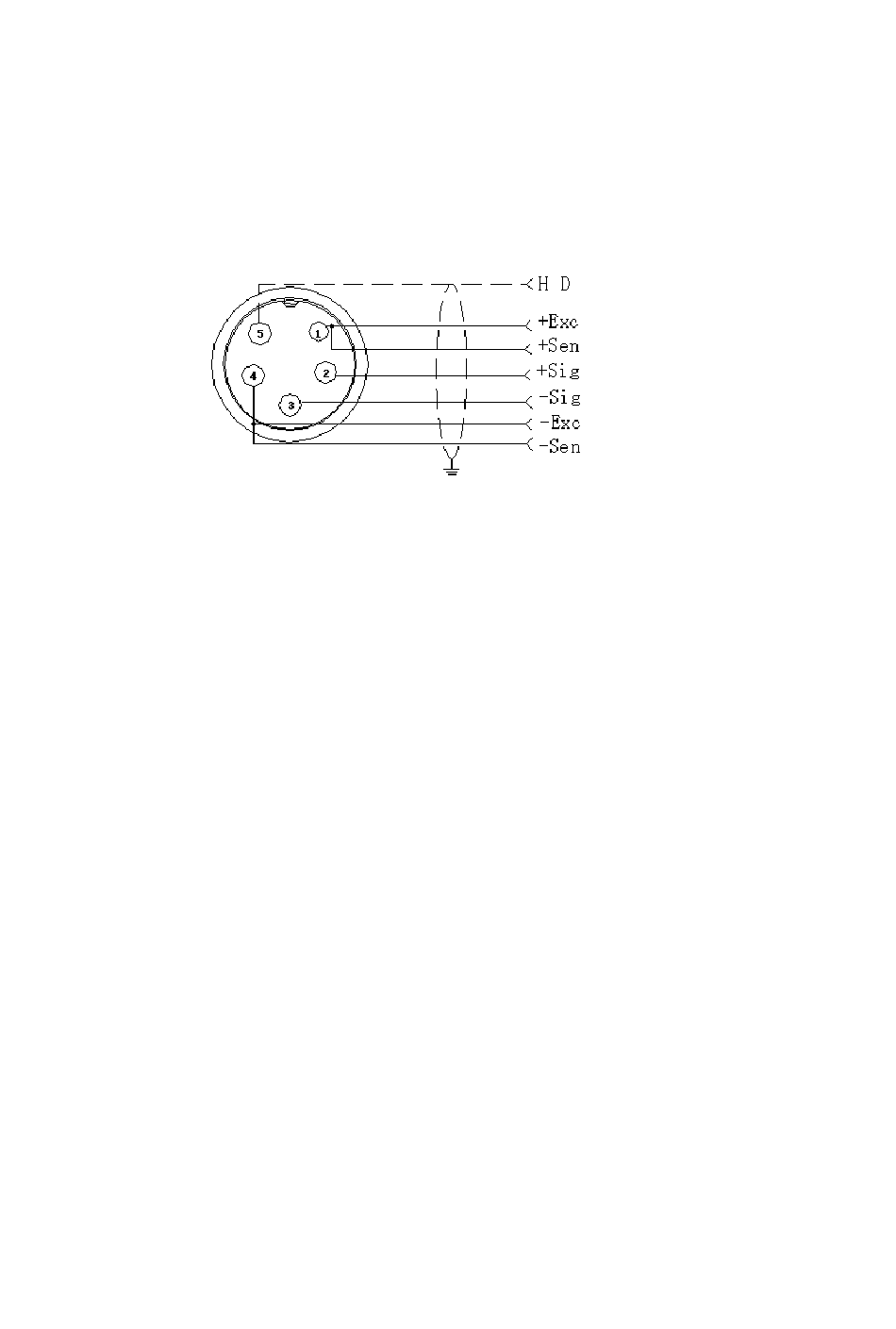

A. Déconnexion rapide, de la façon suivante:
B. Connexion du pas de terminal (connexion interne)
1.
Tension d'excitation pour la cellule de charge est 5VDC, le courant de sortie le
plus grand 120mA, connecter un maximum de 6 pièces 350Ω de la cellule de
charge;
2.
La cellule de charge (ou le câble de signal pour la boîte de distribution) est
connectée avec 5 bit au bloc de terminaux (J5) au tableau de bord de l'indicateur de
pesage.
Ouvrir le couvercle derrière de l'indicateur de pesage, insérer le câble de
3.
signal au bloc de terminaux (J5), et assurez-vous que la vis est fixée fermement, la
connexion, sera de la façon suivante:
7
