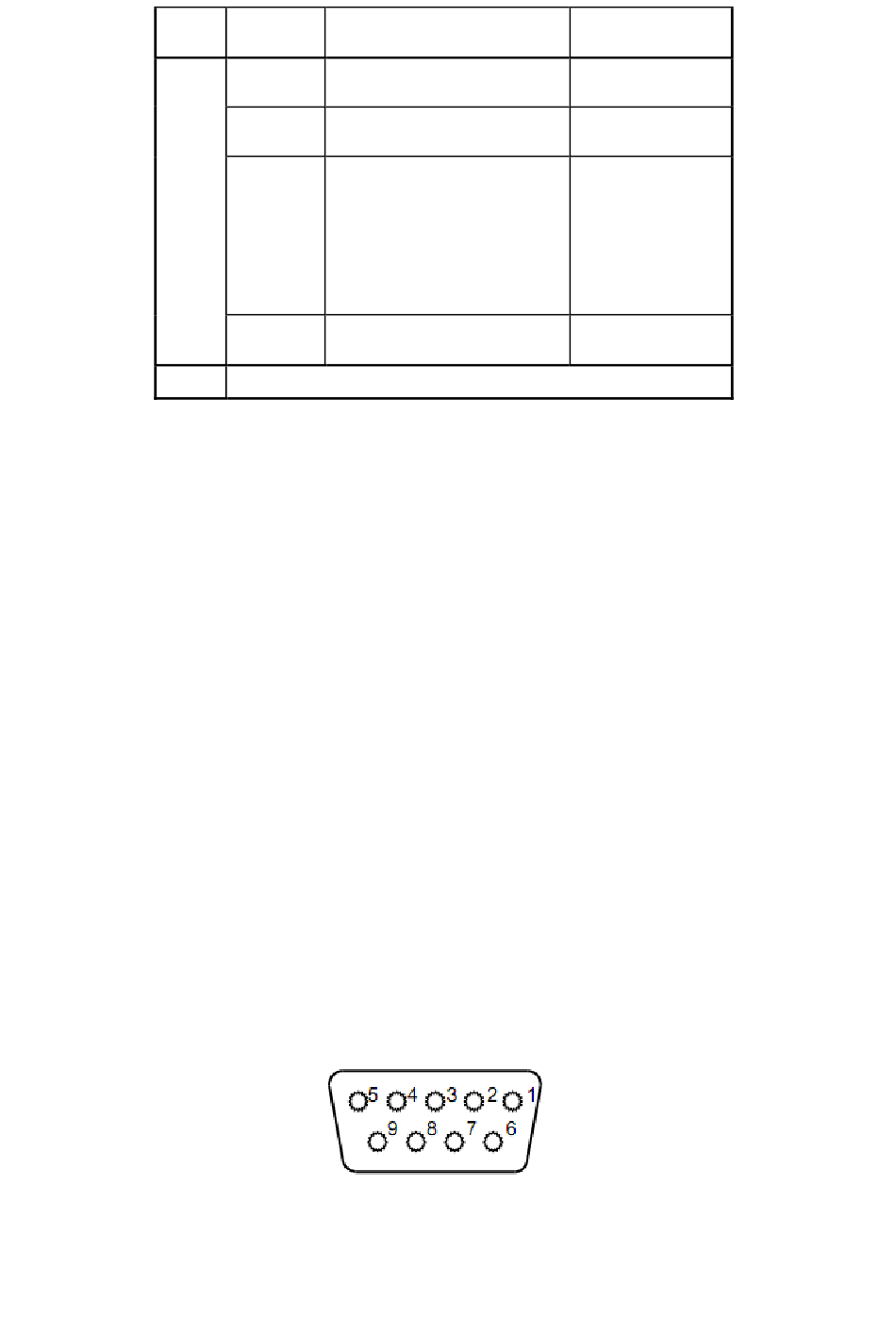

Out4
Out1
Out2
Out3
C33＝2
Out4
C33＝3
Protégé sans fonction.
Par exemple:
Vérifiez si l'application du pesage. L'indicateur de connexion est jaune,
vert et rouge. Le jaune s'allume lorsque l'appareil est surchargé, si la
charge est correcte, la lumière verte s'activera et si la charge est
insuffisante la lumière rouge s'allumera. Il peut se connecter avec la
sonnette. Lorsque vous surchargez la balance, l'alarme s'émettra.
C33=2 Alimentation de l'application de contrôle
Pour des balances à trémie. L'objectif est entre 50~500kg, la carte de
sortie peut effectuer l'alimentation de la valve d'ouverture et de
fermeture.
Réglage de paramètres C13=500kg
C14=50kg C13=500kg limite haute, fermer la
valve d'alimentation C14=50kg limite basse,
ouvrir valve d'alimentation.
Connexion: 1. Connectez directement la machine de contrôle, s'il vous
plaît, connectez OUT 4, nous vous conseille de connecter un autre
interrupteur manuel comme l'interrupteur d'arrêt d'émergence.
Le signal de sortie de l'indicateur influera sur l'interrupteur ON/OFF
2.
pour contrôler la machine, OUT 2 ON, OUT 1 OFF, OUT 3
connexion de l'alarme, l'alarme vous souvient quand elle s'active ou
arrête.
Instruction: lorsque le poids est supérieur à 500kg, connexion
instantanée et arrêt de OUT 1 OU3, arrêt de OUT 4; lorsque le
poids est inférieur à 50kg, connexion instantanée et arrêt de OUT 2
OUT3, connexion instantanée de OUT 4.
Ouvrir fonction de contrôle stable Sortie stable du
Poids>=C13 connexion
instantanée
Peso<=C14 connexion
instantanée
OUT1, OUT2 fermer
Poids<=C14 connexion constante
Poids>=C13 déconnecter
contrôle de signal
Alimentation du signal
de contrôle
Alimentation du
signal de contrôle
Lorsque OUT1,
OUT2 est connecté,
le signal de sortie
d'alarme se
connectera avec la
sonnette
Alimentation
commence et arrête
11
