NOTICE D’EMPLOI Introduction La balance de plateforme PCE-EP 1500 est conçue sous forme de U pour pouvoir peser tout types de palettes de façon rapide et commode. Pour ce faire, il vous suffira de poser une palette EURO sur la balance de plateforme à...
NOTICE D’EMPLOI 1. Spécifications techniques Ecran 6 chiffres Résolution - Ecran 30.000 - ADC 2.000.000 < 0.1 μV//K Influence de la température sur le signal de zéro Influence de la tension d’alimentation TKspn < ± 6 ppm//K Sensibilité (interne) 0,3 µV / d -30 …...
Page 5

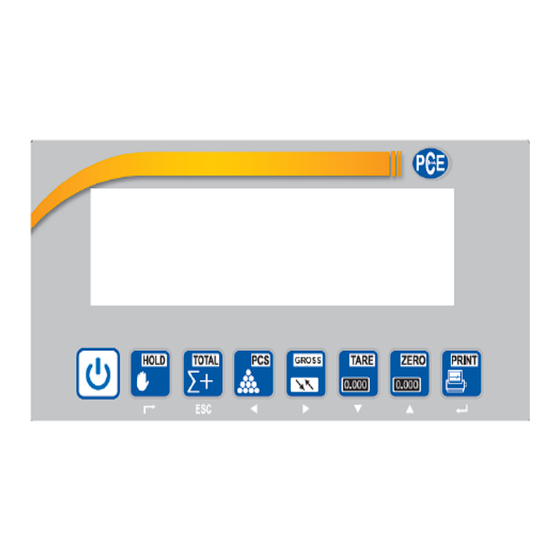

NOTICE D’EMPLOI “ON / OFF” Appuyez sur la touche “ON / OFF” pour allumer la balance. Si vous appuyez sur la touche “ON / OFF” pendant une plus longue période, la balance s’éteindra. “HOLD” Appuyez sur la touche “HOLD” si vous souhaitez retenir la valeur de mesure actuelle sur l’écran.
NOTICE D’EMPLOI 2. Fonctionnement 2.1.1. Allumer la balance et maintenez-la appuyée jusqu’à ce que la balance s’allume. Allumage: Appuyez sur la touche Attendez à ce que l’écran complète le processus de diagnostic et montre le mode de pesage standard. Quand l’indicateur de stabilité apparait sur l’écran (voir l’image) vous pourrez commencer à peser. Si la balance ne réagit pas, vérifiez que l’écran reçoit correctement l’alimentation.
Page 7
NOTICE D’EMPLOI 2.1.3. TARE Cette fonction sert à obtenir le poids BRUT / NET. Cela signifique que lors du pesage de la charge, la balance ne tiendra pas compte du poids du récipient ou de la base qui supporte la charge, comme par exemple le poids de la palette.
Page 8
NOTICE D’EMPLOI Pour vérifier la somme finale, appuyez simultanément sur les touches “PRINT” et “TOTAL” L’écran montrera pendant un instant le nombre de valeurs gardées, par exemple “n 008” (= 8 valeurs) puis le résultat de la somme finale. Pour sortir de la fonction d’addition et repasser au mode de pesage standard, maintenez la touche “TOTAL” appuyée jusqu’à...
Page 9
NOTICE D’EMPLOI 2.2. Menu Cette balance possède de nombreuses fonctions et configurations. Utilisez le menu pour accéder à elles et effectuer les configurations nécessaires. Parmi les options de menu vous trouverez des réglages pour peser des récipients, des animaux, pour des pesages de contrôle ou d’autres réglages pour la communication avec d’autres dispositifs à...
Page 10
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour C 03 1 = étapes de un [0,01] accéder à la fonction “C 03”. Réglage des étapes 2 = étapes de deux [0,02] de résolution Utilisez les touches “ZERO” ↑ et “TARE” [ d ] 5 = étapes de cinq [0,05]...
Page 11
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour C 06 Calibrez à nouveau la balance si elle accéder à la fonction “C 06”. Calibrage de la montre des poids dissemblables pour balance la même charge. Cependant, avant de calibrer la balance il vous faudra régler Sélectionnez les options avec les touches le point zéro par l’option “C 05”.
Page 12
NOTICE D’EMPLOI La tension variera selon la cellule de pesage, et nécessite de l’expérience pour calculer la tension requise. Appuyez sur “PRINT” pour confirmer. L’écran vous indiquera “CAL End”. Appuyez alors sur la touche “PRINT” pour confirmer à nouveau. ------------ Pour repasser au mode de pesage standard, appuyez sur la touche “TOTAL”.
Page 13
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour Avec cette option vous pourrez régler le Illumination de l’écran quand activer l’illumination de fond de accéder à la fonction “C 10”. l’écran. Sélectionnez les options avec les touches “ZERO” ↑ et “TARE” ↓ : C10 0 / 1 ou 2 C 10 0 = Désactivée C 10 1 = Illumination pendant 10 min Confirmez votre choix avec la touche...
Page 14
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour Vous réglez ici la valeur limite Limite d’alarme accéder à la fonction “C 13”. supérieure pour classer les poids sur supérieure (HI / MAX) MIN / OK / MAX ( Lo / OK / Hi ) L’écran indiquera “000000”.
Page 15
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour Cette balance possède une horloge accéder à la fonction “C 16”. Réglage de la date interne qui sert à imprimer la date et l’heure avec les données de pesage si L’écran montre une date par défaut comme une imprimante est connectée à...
Page 16
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour Avec cette option vous pourrez régler la accéder à la fonction “C 19”. Réglage de la vitesse vitesse de transmission des données. de transmission Pour transmettre les données de la balance correctement, assurez-vous Sélectionnez les options avec les touches d’avoir introduit une vitesse de “ZERO”...
Page 17
NOTICE D’EMPLOI C 21 02 = Inférieur à 2% C 21 05 = Inférieur à 5% C 21 10 = Inférieur à 10% C 21 20 = Inférieur à 20% C 21 100 = Inférieur à 100% Désactiver la fonction remise à zéro est important par exemple pour effectuer des mesures avec des récipients.
Page 18
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour Vous pouvez régler ici le nombre d’étapes de résolution au dessus de la accéder à la fonction “C 24”. Réglage de la limite d’erreur par surcharge charge maximum que la balance “uuuuuu” permettra avant d’émettre le message L’écran montrera “C 24 09”...
Page 19
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour Cette option sert à régler les étapes de réaction pour l’indicateur de stabilité “ accéder à la fonction “C 27”. Réglage de la plage ”. de stabilité Sélectionnez les options avec les touches “ZERO”...
Page 20
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour C32 ** (OPTIONNEL) C32 oUt 4 = accéder à la fonction “C 32”. Réglage des C32 oUt 5 = paramètres de C32 oUt 6 = l’interface analogique Sélectionnez les options avec les touches C32 oUt ..
Page 21
NOTICE D’EMPLOI Appuyez sur la touche “PRINT” pour Vous pouvez régler ici la gravitation ou l’accélération de la gravité. Dans cette accéder à la fonction “C 36”. Réglage de la gravitation fonction, un facteur de conversion sera pour le calibrage appliqué...
NOTICE D’EMPLOI Protocole de l’interface Alimentation Accumulateur = Accumulateur de plomb de 6 V / 4 Ah / d’environ 101 x 45 x 70 mm, ou Adaptateur de réseau de 9 V / 1,2 A / charge externe ( - ) / charge interne ( + ) Connexion pour les cellules de pesage Vous pouvez connecter à...
Page 23
NOTICE D’EMPLOI Interface RS 232 Vous pourrez aussi connecter la balance à d’autres dispositifs externes à travers de l’interface RS-232. Important: Avant de connecter le dispositif externe, vérifiez la disposition des fiches et les paramètres de l’interface L’écran possède une interface RS-232 bidirectionnelle avec laquelle vous pourrez contrôler la balance avec les paramètres de consultation.
Page 24
NOTICE D’EMPLOI Commande Description Fonction Tarer / TARE Tarer le poids Fonction remise à zéro / ZERO Mettre le poids à zéro Imprimer / Print Il transfert les données de poids Changer de poids brut / poids net Changer la visualisation entre poids brut / poids net.
à la fin de sa durée de vie utile. Nous nous chargerons de sa réutilisation ou nous nous en déferons à travers d’une société de recyclage officielle. Pour de plus amples informations sur notre variété de produits ou sur nos produits de mesure, veuillez contacter PCE Instruments.
Page 29
NOTICE D’EMPLOI Sur ce lien vous aurez une vision de la technique de mesure: https://www.pce-instruments.com/french/instruments-de-mesure-kat_130035_1.htm Sur ce lien vous trouverez une liste de balances: https://www.pce-instruments.com/french/balances-et-bascules-kat_130037_1.htm Sur ce lien vous aurez une vision de la technique de régulation et contrôle: https://www.pce-instruments.com/french/r_gulation-et-contr_le-kat_153729_1.htm Sur ce lien vous aurez une vision de la technique de laboratoire: https://www.pce-instruments.com/french/laboratoire-kat_153730_1.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé...
