1.4 Configuration dans HW Config
1.4
Configuration dans HW Config
Dans HW Config, SIMOCODE pro est intégré avec le fichier GSD correspondant (voir ci-
dessus) et pour SIMOCODE pro V avec le type de base 1 ou avec le type de base 2. Il peut
aussi être intégré en tant qu'esclave S7. Pour ce faire, il faut toutefois que le logiciel
SIMOCODE ES soit installé.

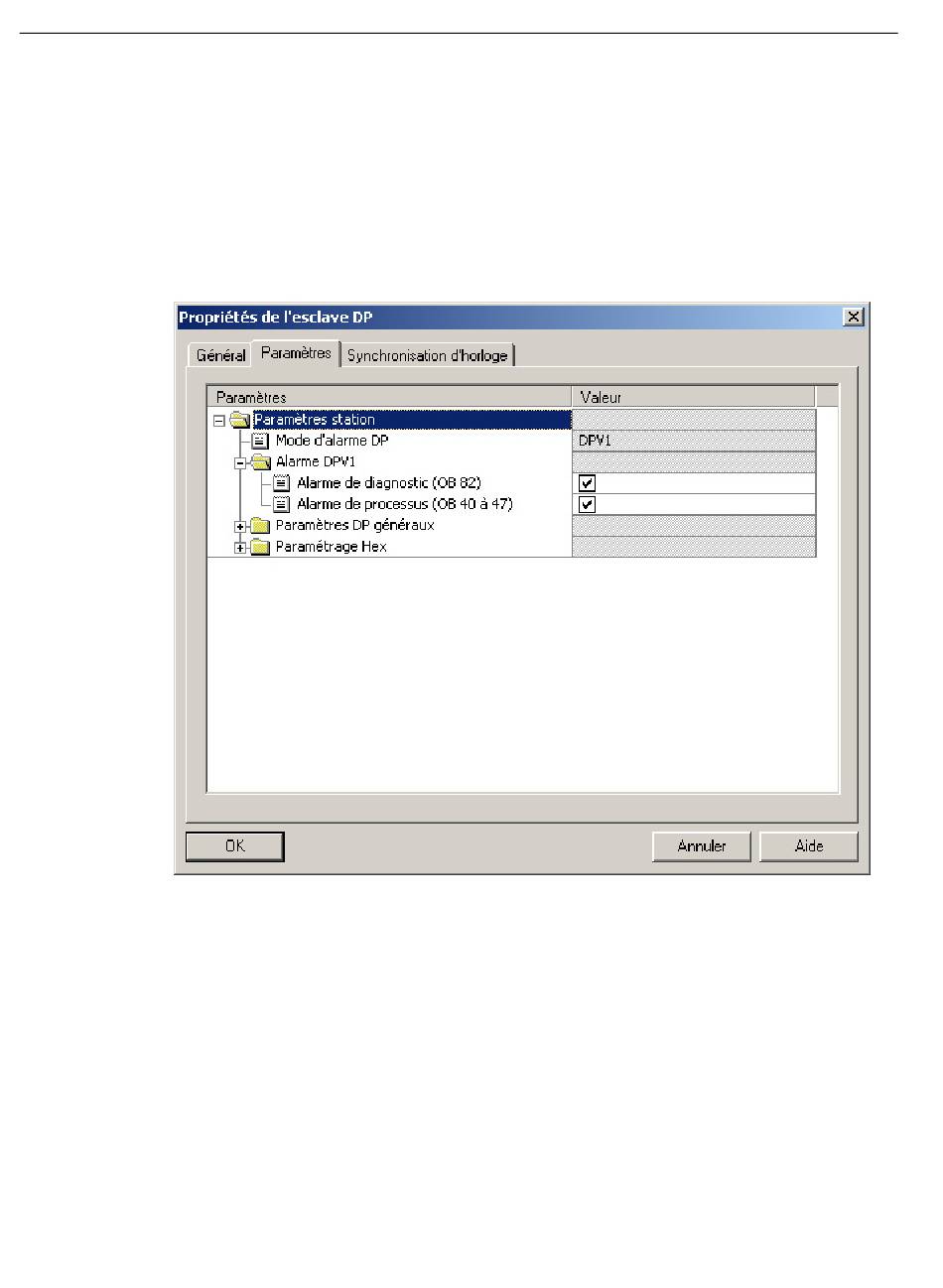

Veuillez noter que SIMOCODE pro en mode alarme "DPV1" est utilisé avec alarme de
diagnostic validée et alarme de processus.
Les adresses des entrées et sorties doivent se trouver dans la mémoire image partielle du
processus affectée à l'OB d'alarme d'horloge dans lequel le bloc de signaux est appelé.
Les entrées de paramètres IN_01 (2 octets de données binaires) et IN_23 (2 octets de
courant moteur) ainsi que les sorties de paramètres O_01 (2 octets de données binaires)
des blocs de signaux doivent être raccordées avec les entrées / sorties correspondantes de
l'appareil SIMOCODE pro.
Les entrées de paramètres IN_01 (2 octets de données binaires), IN_45, IN_67 et IN_89
(chacune 2 octets de valeurs de signalisation analogiques en cas d'utilisation du type de
base 1) ainsi que la sortie de paramètres O_23 (2 octets de données de commande
analogiques en cas d'utilisation du type de base 1) du bloc de valeurs de mesure doivent
être raccordées avec les entrées / sorties correspondantes de l'appareil SIMOCODE pro.
L'affectation de l'interface cyclique figure dans la description des blocs de signaux et du bloc
de valeurs de mesure.
14
SIMOCODE pro PCS 7 Library "V7.0+SP4" / "V7-V8 Migration V8.0+SP1"
Manuel de programmation et d'utilisation, 09/2013, A5E03090591030A/RS-AA/003
