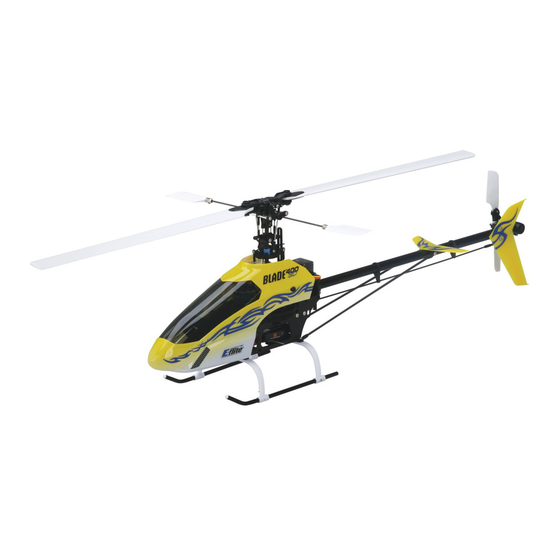

E-FLITE BLADE 400 3D Mode D'emploi
  1. Manuels
  2. Marques
  3. E-FLITE Manuels
  4. Jouets
  5. BLADE 400 3D
  6. Mode d'emploi
E-FLITE BLADE 400 3D Mode D'emploi

E-FLITE BLADE 400 3D Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Spécifications
Diamètre du rotor principal :
Diamètre du rotor de queue :
Hauteur :
Longueur :
Poids avec accus :
Moteur :
Variateur :
Accus :
Chargeur :
Emetteur :
Récepteur :
Servos :
Gyroscope :
718mm (28.2 in)
135mm (5.3 in)
230mm (9.0 in)
650mm (25.6 in)
665g (23.5 oz)
420H brushless, 3800KV (monté)
25 amps pour brushless (monté)
3S 11.1V 1800mAh 20C Li-Po (fourni)
chargeur Li-Po (fourni)
Spektrum DX6i 2.4GHz DSM2 6 voies (fourni)
Spektrum AR6100e 2.4GHz DSM2 Microlite (monté)
DS75H Sub-Micro servo digital (monté)
G110 Micro avec Bloqueur de Cap intégré.

Publicité

Table des Matières
loading

Manuels Connexes pour E-FLITE BLADE 400 3D

Sommaire des Matières pour E-FLITE BLADE 400 3D

  • Page 1 Spécifications Diamètre du rotor principal : 718mm (28.2 in) Diamètre du rotor de queue : 135mm (5.3 in) Hauteur : 230mm (9.0 in) Longueur : 650mm (25.6 in) Poids avec accus : 665g (23.5 oz) Moteur : 420H brushless, 3800KV (monté) Variateur : 25 amps pour brushless (monté) Accus :...

  • Page 2: Table Des Matières

    Remarques sur les accus Li-Po ..................4 Garantie...........................4 Mises en garde et mesures de sécurité additionnelles ............4 Équipement complémentaire requis .................4 Contenu de l’ensemble Blade 400 3D ................5 Préparation de la check-list pour le premier vol ...............5 Check-list de vol......................6 A propos de la batterie.....................6 Charge de la batterie......................8...

  • Page 3: Introduction

    également être utilisé pour voler avec tout modèle de n’importe quel type ou taille grâce à sa grande portée et ses possibilités de programmation. Enfin, bien que le Blade 400 3D soit livré quasiment prêt à voler, veuillez SVP prendre le temps de lire entièrement ce manuel afin de prendre connaissance en particulier des chapitres sur la charge et les mesures de sécurité...

  • Page 4: Remarques Sur Les Accus Li-Po

    Ne léchez jamais ou ne placez jamais toute partie de votre modèle dans votre bouche car vous pouvez vous blesser sérieusement, voire vous tuer. Équipement complémentaire requis Aucun équipement complémentaire n’est requis pour utiliser votre Blade 400 3D. Mode d’emploi E-flite BLADE 400 3D Page 4 de 43...

  • Page 5: Contenu De L'ensemble Blade 400 3D

    Contenu de l’ensemble Blade 400 3D Code Désignation Non disponible séparément Fuselage du Blade 400 3D. SPM6600 Radio Spektrum DX6i 2.4GHz DSM2 6 voies EFLB180035 Accus 3S 11.1V 1800mAh 20C Li-Po 13GA EC3. EFLC3115 Chargeur pour accus 3S 11.1V Li-Po 1.8A EFLH1001 Support de pales principal pour mini-hélicoptère...

  • Page 6: Check-List De Vol

    à ce type de batteries. Si vous n’acceptez pas ces conditions, veuillez retourner votre Blade 400 3D en état neuf et non-utilisé à votre lieu d’achat. Vous devez charger votre accu 3S 11.1V 1800mAh Li-Po dans un endroit sûr loin de tout produit inflammable Ne jamais charger la batterie quand elle est en place dans l’hélicoptère.
  • Page 7 Les éléments Li-Po ne doivent pas être déchargés sous 3V. Dans le cas du pack 3S 11.1V utilisé pour le Blade 400 3D, vous ne devez pas laisser la tension chuter sous les 9V, même en vol.

  • Page 8: Charge De La Batterie

    Note : Le chronomètre incorporé à l’émetteur DX6i fourni avec votre Blade 400 3D a été paramétré pour 4 minutes et 30 secondes. Il est possible de voler plus longtemps, ce qui dépend du niveau de performance de la batterie, de votre style de pilotage et de tas d’autres facteurs, mais nous vous suggérons d’utiliser ce paramétrage pour les premiers...
  • Page 9 Note : Assurez vous de placer la batterie et le chargeur sur une surface plane et résistante à la chaleur durant la charge Mode d’emploi E-flite BLADE 400 3D Page 9 de 43...

  • Page 10: Erreurs De Charge Et Témoins

    été trop déchargée. Bien que le variateur dont est équipé votre Blade 400 3D possède une fonction pour prévenir cela, vous devez vous astreindre à utiliser convenablement votre batterie si elle est employée pour d’autres applications.

  • Page 11: Mise En Place Des Accus D'émission

    (vers la droite). La tension est affichée sur l’écran LCD en bas de l’émetteur. Dès que la tension des accus descend sous 4.3V, une alarme se déclenchera, et il sera temps de remplacer les piles. Mode d’emploi E-flite BLADE 400 3D Page 11 de 43...

  • Page 12: Mise En Place De La Batterie De L'hélicoptère

    Test des commandes Bien que chaque hélicoptère Blade 400 3D soit testé en fin de chaîne en usine, il est judicieux de tester le bon fonctionnement des commandes avant un premier vol pour vous assurer qu’aucun des servos, tringleries ou autres pièces aient été endommagées durant le transport ou autres manipulations.
  • Page 13 Quand le manche est tiré vers le bas, le plateau cyclique doit monter, ce qui fait diminuer le pas des pales Mode d’emploi E-flite BLADE 400 3D Page 13 de 43...
  • Page 14 à gauche et à droite. Quand ce manche est poussé vers la gauche, le plateau cyclique doit également pencher à gauche. Quand ce manche est poussé vers la droite, le plateau cyclique s’inclinera vers la droite. Mode d’emploi E-flite BLADE 400 3D Page 14 de 43...
  • Page 15 RUDD – Servo monté à l’arrière relié au rotor de queue : « rudder » AUX1 – Servo monté à l’arrière en haut relié au plateau cyclique : « pitch » Mode d’emploi E-flite BLADE 400 3D Page 15 de 43...

  • Page 16: Caractéristiques Du Variateur, Test Des Bras Et Du Moteur

    émetteur, n’essayez pas de le faire voler ! Veuillez contacter l’équipe support d’Horizon Hobby au 1-877-504-0233. Une fois que vous avez vérifié la bonne réponse aux commandes de votre Blade 400 3D, débranchez la batterie du variateur et reconnectez les 3 fiches cylindriques entre le variateur et le moteur, en prenant soin de bien appairer les couleurs (noir avec noir, bleu avec bleu, rouge avec rouge) pour garantir le bon fonctionnement du moteur.
  • Page 17 Après avoir vérifié que l’émetteur était bien allumé, que la tension de ses piles était correcte (affiché sur l’écran LCD en bas de l’émetteur) et que le manche des gaz était en position minimum, vous pouvez brancher l’accu de propulsion. Mode d’emploi E-flite BLADE 400 3D Page 17 de 43...
  • Page 18 Tournez la alors encore de 90° dans le sens horaire si vous regardez l’hélicoptère de derrière. Mode d’emploi E-flite BLADE 400 3D Page 18 de 43...

  • Page 19: Initialisation Du Gyroscope, Test De Réponse Et Ajustement

    (le modèle restant en place). Dans le cas du servo DS75H de votre Blade 400, le palonnier doit tourner vers l’avant de l’hélicoptère. Alors, tournez le nez de l’hélicoptère rapidement vers la gauche, et Mode d’emploi E-flite BLADE 400 3D Page 19 de 43...

  • Page 20: Mode Du Gyroscope Et Ajustement Du Gain

    équivaut à une valeur d’environ 100% de gain en mode Bloqueur de Cap. Dans le cas du Blade 400 3D, il est généralement préférable de voler avec le gyroscope en mode Bloqueur de Cap. Ceci signifie que le taux pour chacune des 2 positions de switch ne doit pas être réglé...
  • Page 21 275 Hz. Bien que le servo de queue DS75H monté sur votre Blade 400 3D soit digital, il n’est pas conçu pour accepter ces pulses. Vous devez donc vous assurez que la position de l’interrupteur soit bien sur STD.

  • Page 22: Explication Des Commandes Basiques De Vol

    275Hz, comme par exemple les servos Spektrum DSP60 et DSP75 ou le servo JR 3400G. Bien que le servo DS75H monté dans le Blade 400 3D soit un servo digital, il n’a pas été conçu pour ces pulses. Assurez vous bien de basculer l’interrupteur en position standard dans ce cas.
  • Page 23 Tirer le manche vers le bas modifiera le pas et fera voler l’hélicoptère vers l’arrière, et faire des saltos arrière. Mode d’emploi E-flite BLADE 400 3D Page 23 de 43...
  • Page 24 Par exemple si l’hélicoptère glisse vers la droite, déplacez le trim vers la gauche jusqu’à immobilisation. Une fois que vous serez familiarisés avec ces commandes, vous pourrez commencer à voler. Mode d’emploi E-flite BLADE 400 3D Page 24 de 43...

  • Page 25: Modes De Vol Normal Et Voltige

    Modes de vol normal et voltige L’émetteur Spektrum DX6i fourni avec votre Blade 400 3D est équipé d’un interrupteur pour la fonction Mode de Vol (F MODE). Cet interrupteur vous permet de basculer entre le mode Normal (0) et Voltige (1) pendant votre vol.
  • Page 26 Les pilotes souhaitant un comportement plus agressif préféreront augmenter la valeur du point milieu (comme les points 2 et 4 en conséquence). Reportez vous à la notice du DX6i pour de plus amples informations sur la courbe de gaz et ses ajustements. Mode d’emploi E-flite BLADE 400 3D Page 26 de 43...

  • Page 27: Gaz Forcés

    à une courbe des gaz linéaire de 0% à 0%. Dans le cas d’un modèle électrique comme le Blade 400 3D, ceci coupera la puissance délivrée par le variateur au moteur, et comme le pas va approximativement de -3 degrés (35%) à +10 degrés (100%) ceci vous permet d’effectuer des autorotations pendant le vol si vous le souhaitez.

  • Page 28: Avant Le Premier Vol

    Avant le premier vol Bien que le Blade 400 3D soit monté et testé en usine, vous devez vérifier les points suivants avant d’effectuer votre premier vol : o Vérifiez le bon serrage de toutes les vis, rotules et tringlerie. Resserrez tout ce qui doit l’être et remplacez toutes celles qui sont endommagées.

  • Page 29: Bien Choisir Un Lieu Pour Voler

    Si ceci est votre premier test de vol, ou un premier vol après des réparations, vous aurez également à recentrer les trims de gouvernail, aileron et profondeur. Votre Blade 400 3D est maintenant prêt à voler. Bien choisir un lieu pour voler Mode d’emploi E-flite BLADE 400 3D...

  • Page 30: Faire Voler Votre Blade 400 3D

    (en particulier sans vent). Bien qu’il soit possible de faire voler votre Blade 400 3D en indoor, nous vous conseillons de le faire uniquement dans un gymnase assez grand (en y étant bien entendu autorisé !) sans personnes autour de vous ni d’obstacles.

  • Page 31: Ajustement Du Rotor Principal

    à cause de la trainée qu’elles procureront. Bien que les pales de chaque Blade 400 3D sortant de l’usine soient réglées, de légers ajustements peuvent être nécessaires après un changement de pales, un ajustement de tringlerie ou des réparations.
  • Page 32 : elles ne doivent pas être endommagées ou vrillées. Dans la majorité des cas, vous arriverez à ajuster les 2 pales exactement dans le même plan. Toutefois, en raison Mode d’emploi E-flite BLADE 400 3D Page 32 de 43...

  • Page 33: Ajustement De La Hauteur Des Masselottes De La Barre De Bell

    Suspension du rotor et réglage du temps de réponse La suspension de la tête du rotor (rotor principal) de votre Blade 400 3D peut être ajustée de manière à régler le temps de réponse et la stabilité de votre modèle.

  • Page 34: Recommandations De Maintenance

    Bell de poids différents (rendez vous chez votre détaillant ou visitez notre site pour plus d’informations). Recommandations de maintenance Un minimum de maintenance est nécessaire pour maintenir votre Blade 400 3D dans un état permettant des performances optimales. Nous vous conseillons de vérifier souvent les points suivants : •...

  • Page 35: Règles De Sécurité Officiels 2007 Pour Modèles Réduits Volants (Ama)

    2 sites. Dans les cas où 2 sites sont plus proches que 6km, il est nécessaire de Mode d’emploi E-flite BLADE 400 3D Page 35 de 43...
  • Page 36 à moins de 8 mètres de toute personne étrangère aux pilotes et mécaniciens. 9- En aucun cas un pilote ou toute autre personne ne doit toucher un modèle en vol. Mode d’emploi E-flite BLADE 400 3D Page 36 de 43...

  • Page 37: Liste Des Pièces Correspondant À L'éclaté

    Liste des pièces correspondant à l’éclaté Mode d’emploi E-flite BLADE 400 3D Page 37 de 43...

  • Page 38: Vue Éclatée De L'appareil

    Vue éclatée de l’appareil Consultez votre détaillant ou visitez notre site Web (www.E-fliteRC.com) pour suivre les disponibilités en pièces de rechange et pièces optionnelles pour votre Blade 400 3D. Mode d’emploi E-flite BLADE 400 3D Page 38 de 43...

  • Page 39: Liste Des Pièces De Rechange

    Liste des pièces de rechange Liste des pièces optionnelles Mode d’emploi E-flite BLADE 400 3D Page 39 de 43...

  • Page 40: Garantie

    Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L’incapacité à utiliser le produit de manière sûre et raisonnable peut provoquer des blessures et des dégâts Mode d’emploi E-flite BLADE 400 3D Page 40 de 43...
  • Page 41 Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l’acheteur lui-même. Mode d’emploi E-flite BLADE 400 3D Page 41 de 43...
  • Page 42 91230 Montgeron France Appelez-nous au 33 (0)1 60 47 44 70 ou écrivez-nous courriel à l'adresse service@horizonhobby.de pour poser toutes vos questions relatives au produit out au traitement de la garantie. Mode d’emploi E-flite BLADE 400 3D Page 42 de 43...
