HORLOGES ANALOGIQUES intérieures
Horloge Profil 930-940 intérieure
Réceptrice NTP
NTP Receiver
Manuel d'installation et de mise en service
Installation and operation manual
www.bodet-time.com
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
When receiving goods please check nothing is broken otherwise make a claim near shipping company.
All manuals and user guides at all-guides.com
ANALOGUE CLOCKS indoor
Profil 930-940 Clock indoor
BODET SA
BP1
49340 TREMENTINES I FRANCE
Fax: +33 (0)2.41.71.72.01
Usine de Trémentines
Système de
Management certifié
1

Publicité

Table des Matières
loading

Manuels Connexes pour Bodet 930

Sommaire des Matières pour Bodet 930

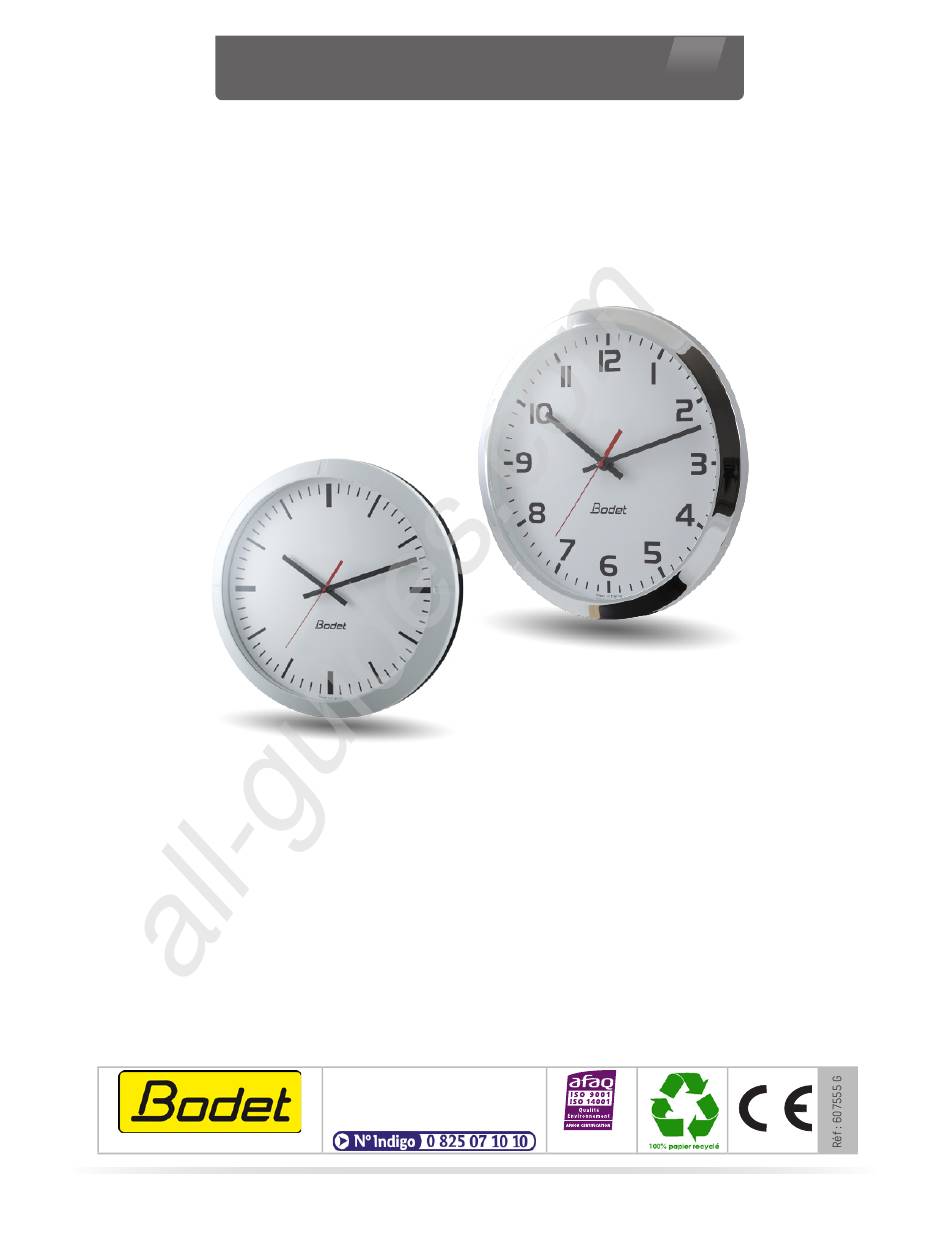

  • Page 1 All manuals and user guides at all-guides.com HORLOGES ANALOGIQUES intérieures ANALOGUE CLOCKS indoor Horloge Profil 930-940 intérieure Profil 930-940 Clock indoor Réceptrice NTP NTP Receiver Manuel d’installation et de mise en service Installation and operation manual BODET SA 49340 TREMENTINES I FRANCE Fax: +33 (0)2.41.71.72.01...

  • Page 2: Table Des Matières

    All manuals and user guides at all-guides.com Table des matières I - Vérification initiale 1.1 Déballage de l’horloge............................4 1.2 Nettoyage................................4 1.3 Pré-requis................................4 II - Installation 2.1 Horloge Simple Face (SF)............................5 2.2 Horloge Double Face (DF)............................5 III - Alimentation IV - Mise en service et mise à l’heure V - Caractéristiques techniques VI - Présentation du serveur web 6.1 Page d’accueil.................................8...
  • Page 3 All manuals and user guides at all-guides.com Table of contents I - Initial checks 1.1 Unpacking the clock..............................16 1.2 Cleaning................................16 1.3 Pre-requisit................................16 II - Installation 2.1 Single sided (SF) clock............................17 2.2 Double sided (DF) clock............................17 III - Power supply IV - Setup and initial time setting V - Technical characteristics VI - Web interface 6.1 Homepage................................20...

  • Page 4: I - Vérification Initiale

    Pour la mise en service des horloges, vous pourrez installer le logiciel «BODET Detect». Ce logiciel est disponible sur le site internet www.bodet-time.com, en téléchargement gratuit. Note : la prise réseau sur laquelle est connectée l’horloge BODET doit être PoE par l’intermédiaire d’un switch PoE ou d’un injecteur PoE.

  • Page 5: Installation

    Photo 1 : connection horloge maître Photo 2 : connection horloge esclave Note : Le fonctionnement du logiciel «BODET Detect» (voir notice 607548) ainsi que l’utilisation du serveur web restent inchangés dans le cas d’une horloge double face. La prise en main s’effectue sur une seule horloge (maître) et celle-ci transmet les informations à...

  • Page 6: Mise En Service Et Mise À L'heure

    - Adresse de synchronisation : 239.192.54.1 Un rappel de cette configuration est fournie au dos du produit. La configuration usine complète est la suivante : - Nom de l’horloge : «BODET-@MAC» - Configuration IP par DHCP - Time zone : EUR - Synchronisation : Multicast - Adresse de synchronisation : 239.192.54.1...

  • Page 7: Caractéristiques Techniques

    Classe de protection : III. Indice de protection : IP40. Lisibilité : Profil 930 = 20m, Profil 940 = 35m. Poids : Profil 930 = 1kg, Profil 940 = 1,9kg. Conformité aux Normes : EN 60950, EN 55022 et EN 55024.

  • Page 8: Présentation Du Serveur Web

    1/ Ouvrir une page de votre navigateur internet puis dans la barre de recherche, entrez l’adresse IP de votre horloge. 2/ Utiliser le logiciel «BODET Detect» puis cliquez sur le bouton Web browser pour ouvrir le serveur web (se reporter à la notice du logiciel, 607548).

  • Page 9: Page Configuration Réseau

    Ci-dessous le descriptif des informations affichées : - MAC Address : il s’agit de l’adresse MAC de l’horloge. Cette adresse est unique pour chaque produit. Ce numéro est indiqué sur une étiquette au dos des horloges Bodet. - Name : nom donné par l’utilisateur à l’horloge.

  • Page 10: Page Configuration Heure Et Synchronisation

    All manuals and user guides at all-guides.com 6.3 Page Configuration heure et synchronisation La page Time Configuration est divisée en deux parties. L’une permet de configurer le fuseau horaire et l’autre le mode de synchronisation. Ci-dessous le descriptif des informations affichées : - Time zone : à...
  • Page 11 été renseigné. L’adresse multicast des clients doit être identique à celle diffusé par le serveur. Par défaut les produits Bodet émettent et reçoivent sur l’adresse multicast :239.192.54.1 Les adresses multicast sont comprises entre 224.0.0.0 et 239.255.255.255.

  • Page 12: Page Configuration Des Alarmes

    All manuals and user guides at all-guides.com 6.4 Page configuration des alarmes Cette page permet d’activer la supervision de l’horloge, de définir les informations qui seront transmises et le serveur de destination. Il est possible de sélectionner le ou les paramètres à définir comme alarmes et de les configurer.
  • Page 13 All manuals and user guides at all-guides.com Information : les informations remontées sont mineures et ne nécessitent pas expressément la visite d’un technicien de maintenance pour corriger le défaut. Warning : les erreurs ou défauts remontés sont importants et nécessitent la visite d’un technicien de maintenance pour corriger le défaut.

  • Page 14: Page Système

    All manuals and user guides at all-guides.com 6.5 Page système Cette page est divisée en quatre parties qui sont les suivantes : 1ère partie : présentation de la version du programme (logiciel), la durée depuis la mise sous tension de l’horloge et la date de fabrication du produit (année/semaine). 2ème partie : un message de prévention indique qu’une fois défini, il est obligatoire d’utiliser le bon mot de passe pour établir la connexion avec le serveur web.

  • Page 15: Que Faire Si

    All manuals and user guides at all-guides.com VII - Que faire si...? ...Vérifier. Que faire si...? ...Vérifier que -Le type de signal émis par l’horloge mère est de même type que celui de l’horloge (NTP). - Pas de synchronisation après l’installation - Le serveur NTP est sur le même réseau que la réceptrice (adresses IP, masque de sous réseau et Passerelles).

  • Page 16: I - Initial Checks

    For the commisioning of the clocks you must install «BODET Detect». This software is available on BODET web site www.bodet-time.com as a free download. Note: the Ethernet network connection to which the Bodet clock is connected must be PoE, the power being supplied by a PoE switch or a PoE injector.

  • Page 17: Installation

    All manuals and user guides at all-guides.com II - Installation Choose a location where to install the clock, preferably away from sources of electrical interference, such as transformers. The data network must be PoE (802.3af, class 3). 2.1 Single sided (SF) clock Clocks for indoor use are simply mounted by hanging on a screw head.

  • Page 18: Setup And Initial Time Setting

    - Multicast synchronisation - Synchronisation address: 239.192.54.1 This configuration is listed on the back of the device. The full factory configuration is as follows: - Clock name: "BODET-@MAC" - IP configuration by DHCP - Time zone: EUR - Multicast synchronisation - Synchronisation address: 239.192.54.1...

  • Page 19: Technical Characteristics

    Operating temperature: 0°C to +50°C. Protection class: III. Protection index: IP40. Viewing distance: Profil 930 = 20m, Profil 940 = 35m. Weight: Profil 930 = 1kg, Profil 940 = 1.9kg. Standards compliance: EN 60950, EN 55022 and EN 55024. The electronics in these clocks are protected by a resettable fuse.

  • Page 20: Web Interface

    There are two ways to access the web interface: 1/ Open your web browser and enter the IP address of the clock in the address bar. 2/ Using the «BODET Detect», click on the Web browser button to open the web interface (refer to software instructions, 607548).

  • Page 21: Network Configuration Page

    The information displayed is described below: - MAC Address: this is the clock's MAC address. This address is unique to each device. This number is given on a label on the back of Bodet clocks. - Name: user-defined clock name.

  • Page 22: Time And Synchronisation Configuration Page

    All manuals and user guides at all-guides.com 6.3 Time and synchronisation configuration page The Time Configuration page is divided into two parts. One is used to set the time zone, the other to set the synchronisation mode. The information displayed is described below: - Time zone : the drop-down menu can be used to select the appropriate time zone (summer/winter time changes are automatically managed according to the selected time zone).
  • Page 23 The multicast address of the clients (reveivers) must be the same that the one on which the server broadcasts. By default, the Bodet products transmit or receive using the multicast address: 239.192.54.1 The multicast addresses are included between 224.0.0.0 and 239.255.255.255.

  • Page 24: Alarm Configuration Page

    All manuals and user guides at all-guides.com 6.4 Alarm configuration page This page is used to enable monitoring of the clock, and to set which information will be sent as well as the destination server. You can choose which parameter or parameters to define as alarms, and configure them.
  • Page 25 All manuals and user guides at all-guides.com Information: the errors or faults reported are minor and do not in themselves require a visit by a maintenance technician to correct the fault. Warning: the errors or faults reported are serious and require a visit by a maintenance technician to correct the fault.

  • Page 26: System Page

    All manuals and user guides at all-guides.com 6.5 System page This page is divided into four parts as follows: 1st part: information panel displaying software version, time since the clock was powered on and the date of manufacture of the product (year/week). 2nd part: a warning message reminds you that once a password is set, a connection can only be established with the clock's web interface by entering the correct password.

  • Page 27: What To Do If

    All manuals and user guides at all-guides.com VII - What to do if...? ... Check. What to do if…? ... Check - Check that the signal type sent by the master clock is the same as the clock's signal type (NTP). - No synchronisation after installation - The NTP server is on the same network as the receiver (IP ad-...
