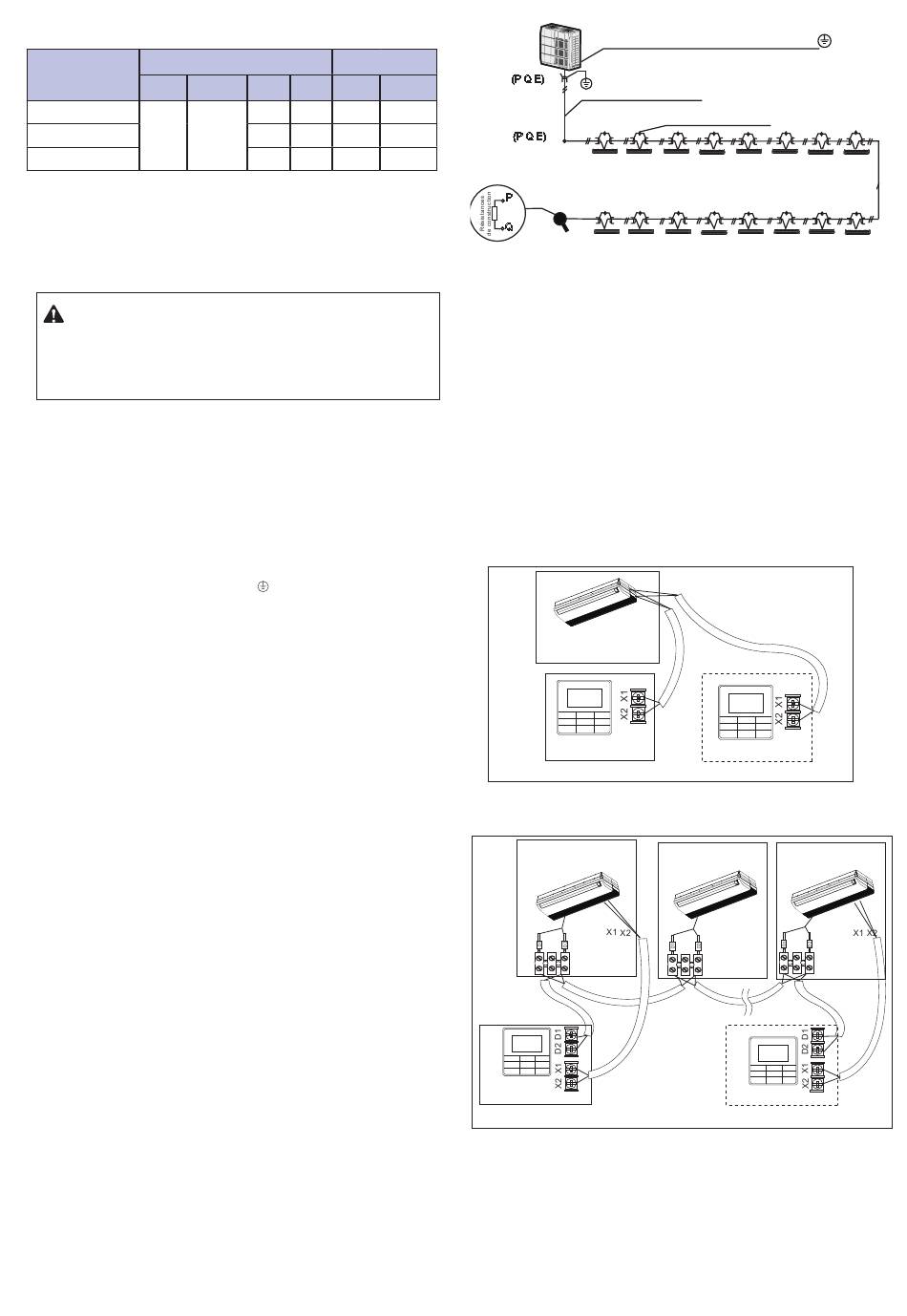

Tableau 6.2 Caractéristiques électriques des unités intérieures
Alimentation électrique
Capacité
Hz
5,6kW
50
9,0kW
50/60
14,0kW
Abréviations :
MCA : Ampères de circuit minimum
MFA : Ampères de fusible maximums
IFM : Moteur du ventilateur intérieur
kW : Sortie nominale du moteur
FLA : Ampères de charge totale
Avertissement
Reportez-vous à la législation locale lorsque vous choisissez les
cotes pour les cordons d'alimentation et le câblage. Faites appel
à un professionnel pour sélectionner et installer le câblage.
6.3 Câblage de communication
Utilisez uniquement les câbles blindés pour le câblage de
communication. Tout autre type de câbles peut provoquer des
interférences de signal qui provoquent un dysfonctionnement des
unités.
Ne pas effectuer de travaux électrique tels que des soudages avec
le système sous tension.
Tout le câblage blindé dans le réseau est interconnecté et finit par
se relier à la masse au même point
Ne reliez pas la tuyauterie de fluide réfrigérant, les cordons
d'alimentation et le câblage de communication ensemble. Lorsque
le cordon d'alimentation et le câblage de communication sont en
parallèle, la distance entre les deux lignes doit être de 300 mm ou
plus afin d'éviter toute interférence de la source du signal.
Le câblage de communication ne doit pas former une boucle
fermée.
6.3.1 Câblage de communication entre les unités intérieure et
extérieure
Les unités intérieure et extérieure communiquent elles eux via le
port de série RS485.
Le câblage de communication entre les unités intérieure et
extérieure doit connecter une unité après l'autre en guirlande de
l'unité extérieure à l'unité intérieure finale. En outre, la couche
blindée doit être correctement mise à la terre et une résistance de
construction doit être ajoutée à la dernière unité intérieure pour
améliorer la stabilité du système de communication (voir Illustration
6.6).
Le câblage incorrect tel qu'une connexion en étoile ou un anneau
fermé entraînera une instabilité du système de communication et
des anomalies du contrôle du système.
Utilisez un câble blindé à trois fils (supérieur ou égal à 0,75 mm
câblage de communication entre les unités intérieure et extérieure.
Assurez-vous que le câblage a été effectué correctement. Le fil
de connexion pour ce câble de communication doit venir de l'unité
maître extérieure.
Volts
MCA
MFA
kW
1,2
15
0,1
220-240
1,3
15
0,1
1,7
15
0,1+0,1
.
(P Q E)
(P Q E)
Unité extérieure
(P Q E)
(P Q E)
IFM
(P Q E)
FLA
P
P
0,95
1,1
Q
Q
(P Q E)
Ligne de communica-
0,65+0,65
tion entre les unités in-
térieures et extérieures
Seule la dernière unité intérieure nécessite l'ajout
P
d'une résistance de construction à P et Q.
Q
(ouvert)
6.3.2 Câblage de communication entre l'unité intérieure et le
contrôleur câblé
Le contrôleur câblé et l'unité intérieure peuvent être connectés de
différentes manières, selon les types de communication.
1) Pour un mode de communication bidirectionnelle :
Utilisez 1 contrôleur câblé pour contrôler 1 unité intérieure ou 2
contrôleurs câblés (un contrôleur maître et un contrôleur esclave)
pour contrôler 1 unité intérieure (voir Illustration 6.7) ;
Utilisez 1 contrôleur câblé pour contrôler plusieurs unités
intérieures ou 2 contrôleurs câblés (un contrôleur maître et un
contrôleur esclave) pour contrôler plusieurs unités intérieures (voir
Illustration 6.8) ;
Contrôleur câblé maître
Unité intérieure 1
2
)
Contrôleur câblé 1
Contrôleur câblé maître
8
(Connectez l'extrémité blindée du câble blindé à la paroi
métallique du boîtier du contrôleur électronique «
Ligne de signalisation entre
les unités extérieures
Connexion de la couche
blindée du câble blindé
Illustration 6.6
X1 X2
X1 X2
Unité intérieure 1
X1 X2
Contrôleur câblé 1
Contrôleur câblé 2
Contrôleur câblé esclave
Illustration 6.7
Unité intérieure 2
Contrôleur câblé esclave
Illustration 6.8
» ici)
Unité intérieure
n(n<=16)
Contrôleur câblé 2
