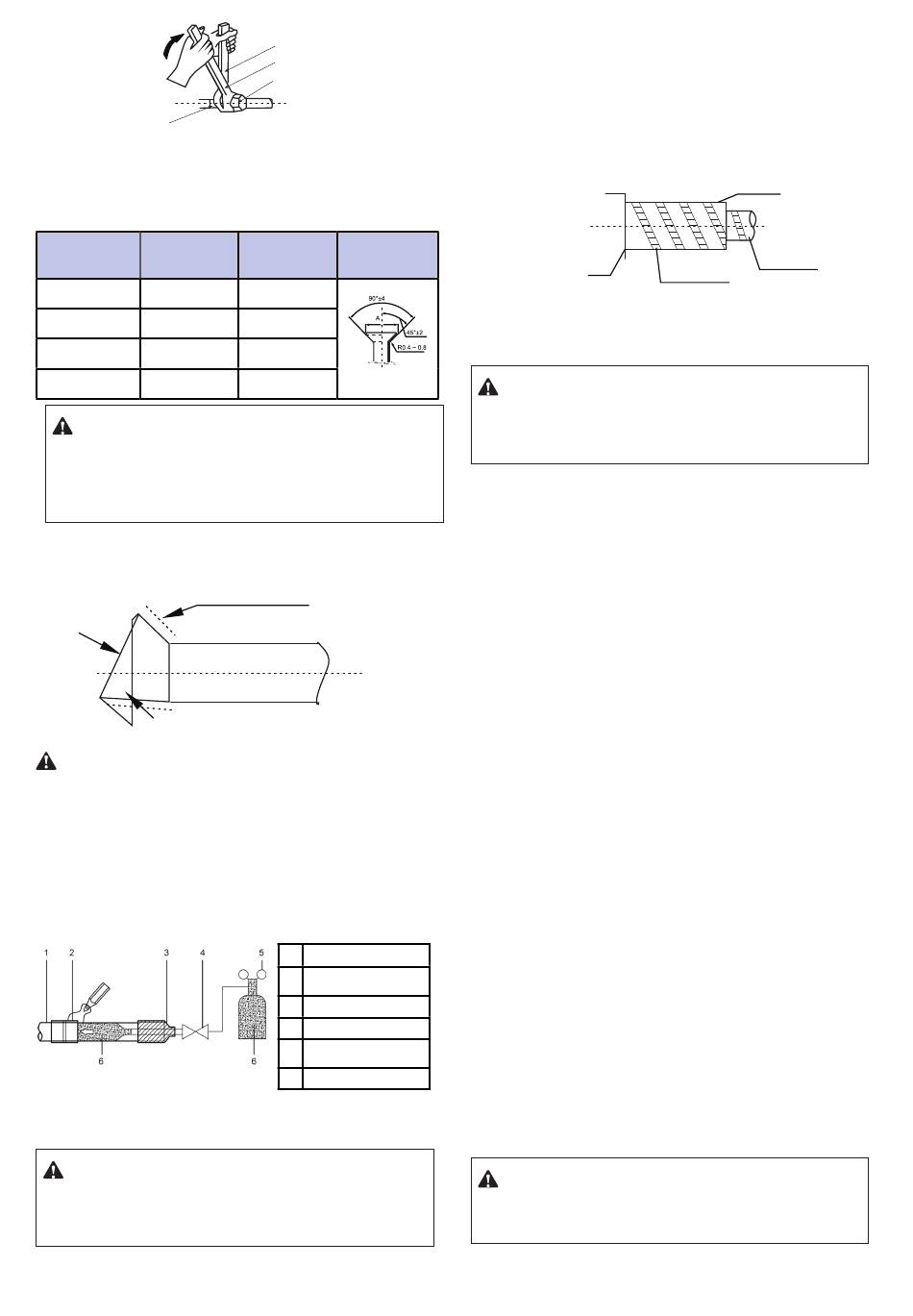

Raccords de tuyauterie
Illustration 4.1
Insérez la tuyauterie de réfrigération dans l'écrou en laiton et allon-
gez le manchon du tuyau. Reportez-vous au tableau suivant pour
connaître la taille du manchon de tuyau et le couple de serrage
approprié.
Diamètre externe
Couple de
(mm)
serrage
Φ 6,35
14,2-17,2N·m
Φ 9,53
32,7-39,9N·m
Φ 12,7
49,5-60,3N·m
Φ15,9
61,8-75,4N·m
Précautions
Appliquer le couple de serrage approprié conformément aux condi-
tions d'installation. Un couple de serrage excessif peut endommager
le couvercle du connecteur et ce dernier ne sera pas serré si vous
appliquez couple insuffisant, pouvant provoquer des fuites.
Avant d'installer le couvercle du connecteur sur le manchon, ap-
pliquez de l'huile réfrigérante sur le manchon (à la fois à l'intérieur
et à l'extérieur), puis faites-le pivoter trois ou quatre fois avant de
serrer le capuchon. Voir l'Illustration 4.3.
Appliquer de l'huile de réfrigération
Illustration 4.3
Précautions à prendre lors du soudage des tuyaux du réfrigérant
Avant de souder les tuyaux de réfrigérant, remplissez-les avec de
l'azote pour décharger l'air présent dans la tuyauterie. S'il n'y a pas
de remplissage d'azote lors du soudage, une grande quantité de
film d'oxyde se forme à l'intérieur la tuyauterie, ce qui peut entraî-
ner un dysfonctionnement du système de climatisation.
Le soudage peut être réalisé sur les tuyaux de fluide réfrigérant
lorsque l'azote a été remplacée ou rechargée.
Lorsque le tuyau est rempli d'azote lors du soudage, l'azote doit
être réduite à 0,02 MPA à laide de la soupape de décompression.
Voir l'Illustration 4.4.
Illustration 4.4
4.5 Test d'étanchéité à l'air
Réalisez le test d'étanchéité à l'air sur le système selon les instructions
présentes dans le manuel d'installation de l'unité extérieure.
Précautions
Le test d'étanchéité à l'air aide à assurer que les soupapes
de fermeture d'air et de liquide de l'unité extérieure sont
toutes fermées (conserver les défauts d'usine).
Clé normale
Clé dynamométrique
Couvercle de manchon
pour tuyau
Diamètre
d'ouverture
Ouverture évasée
évasée (A)
8,3-8,7 mm
12-12,4mm
15,4-15,8mm
Illustration 4.2
18,6-19mm
1
Tuyauterie en cuivre
Section en cours de
2
brasage
3
Raccord d'azote
4
Vanne manuelle
Détendeur-régulateur de
5
pression
6
Azote
4.6 Traitement d'isolation thermique pour les raccords de tuyaute-
rie gaz-liquide de l'unité intérieure
Le traitement d'isolation thermique est réalisé sur les côtés de la
tuyauterie du gaz et de liquide de l'unité intérieure, respectivement.
a.
La tuyauterie côté gaz doit utiliser un matériau d'isolation ther-
mique qui peut résister à une température de 120°C et plus.
b.
Pour les raccords de tuyauterie de l'unité intérieure, utilisez
l'armature isolante pour tuyaux en cuivre afin d'effectuer le
traitement d'isolation et fermer toutes les discontinuités.
Corps de l'unité
4.7 Vide
Créez un vide dans le système selon les instructions présentes dans le
manuel d'installation de l'unité extérieure.
Précautions
Pour le vide, assurez-vous que les soupapes de fermeture
d'air et de liquide de l'unité extérieure sont toutes fermées
(conserver l'état d'usine).
4.8 Chargement de l'azote et maintien de la pression
Maintenez la pression du système selon les instructions présentes
dans le manuel d'installation de l'unité extérieure.
4.9 Chargement du réfrigérant
Remplissez le système avec du réfrigérant selon les instructions
présentes dans le manuel d'installation de l'unité extérieure.
5. Installation de la tuyauterie de décharge d'eau
5.1. Installation de la tuyauterie de décharge d'eau pour l'unité
intérieure
1. Tuyaux en PVC pour la tuyauterie de vidange d'eau (diamètre extérieur :
37~39 mm, diamètre intérieur : 32 mm). En fonction des conditions réelles
d'installation, les utilisateurs peuvent acheter la longueur de tuyauterie
appropriée d'un agent commercial ou d'un centre de service après-vente local,
ou acheter directement sur le marché local.
2. Insérer la tuyauterie de décharge d'eau à l'extrémité du tuyau de raccord
d'aspiration d'eau du corps de l'unité et utiliser le collier de serrage
(accessoire 5) pour serrer les tuyaux d'écoulement d'eau des tuyaux avec
le boîtier isolant pour que la tuyauterie de sortie d'eau soit installée en toute
sécurité.
3. Utilisez l'accessoire 4 pour relier la tuyauterie de décharge d'eau de l'unité
intérieure (en particulier la partie intérieure) sur le corps de l'unité et les tuyaux
d'écoulement d'eau doivent être correctement recouverts d'isolation boîtier.
Utilisez le lien pour la tuyauterie d'écoulement d'eau (accessoire 4) pour les
lier fermement afin d'assurer que l'air n'entre pas et ne se condense pas pour
former de l'eau.
4. Afin d'éviter le reflux de l'eau à l'intérieur du climatiseur lorsque l'unité s'arrête
pendant l'installation, assurez-vous que la tuyauterie d'écoulement de l'eau
tuyau penche vers le bas en direction de l'extérieur (côté écoulement) à une
pente de plus de 1/100. Assurez-vous que le tuyau d'eau de décharge ne
gonfle pas ou ne stocke pas d'eau. Sinon, il fera des bruits inhabituels. Voir
l'Illustration 5.1.
5. Lors du raccord de la tuyauterie d'écoulement d'eau, ne forcez pas pour tirer
les tuyaux afin d'empêcher que les raccords de la tuyauterie d'aspiration ne se
desserrent. En même temps, définissez un point de support tous les 0,8 ~1 m
pour éviter la flexion des tuyaux d'écoulement d'eau. Voir l'Illustration 5.1.
6. Lors de la connexion à un tuyau de décharge d'eau, les raccords doivent être
couverts avec le boîtier isolante pour éviter que le long tuyau ne se desserre.
7. Lorsque la sortie du tuyau d'écoulement d'eau est plus haute que le raccord
de la tuyauterie pour l'aspiration d'eau, essayez de maintenir le tuyau
d'écoulement d'eau tuyau aussi vertical que possible, et les raccords de
connexion de sortie d'eau subiront une flexion,pour que la hauteur du tuyau de
décharge d'eau soit à 1 000 mm de la base du bac de vidange. Sinon, il y aura
un débit d'eau excessif lors de l'arrêt de l'opération. Voir l'Illustration 5.2.
8. L'extrémité du tuyau de décharge d'eau doit se trouver à plus de 50 mm au-
dessus du sol ou de la base de l'ouverture d'écoulement d'eau. En outre, ne le
placez pas dans l'eau.
Précautions
Assurez-vous que toutes les connexions dans le système de
tuyauterie sont correctement scellées pour éviter les fuites d'eau.
6
Face vers le haut
Côté de la tuyauterie sur site
Courroie de la pompe
d'isolation thermique jointe
Illustration 4.5
