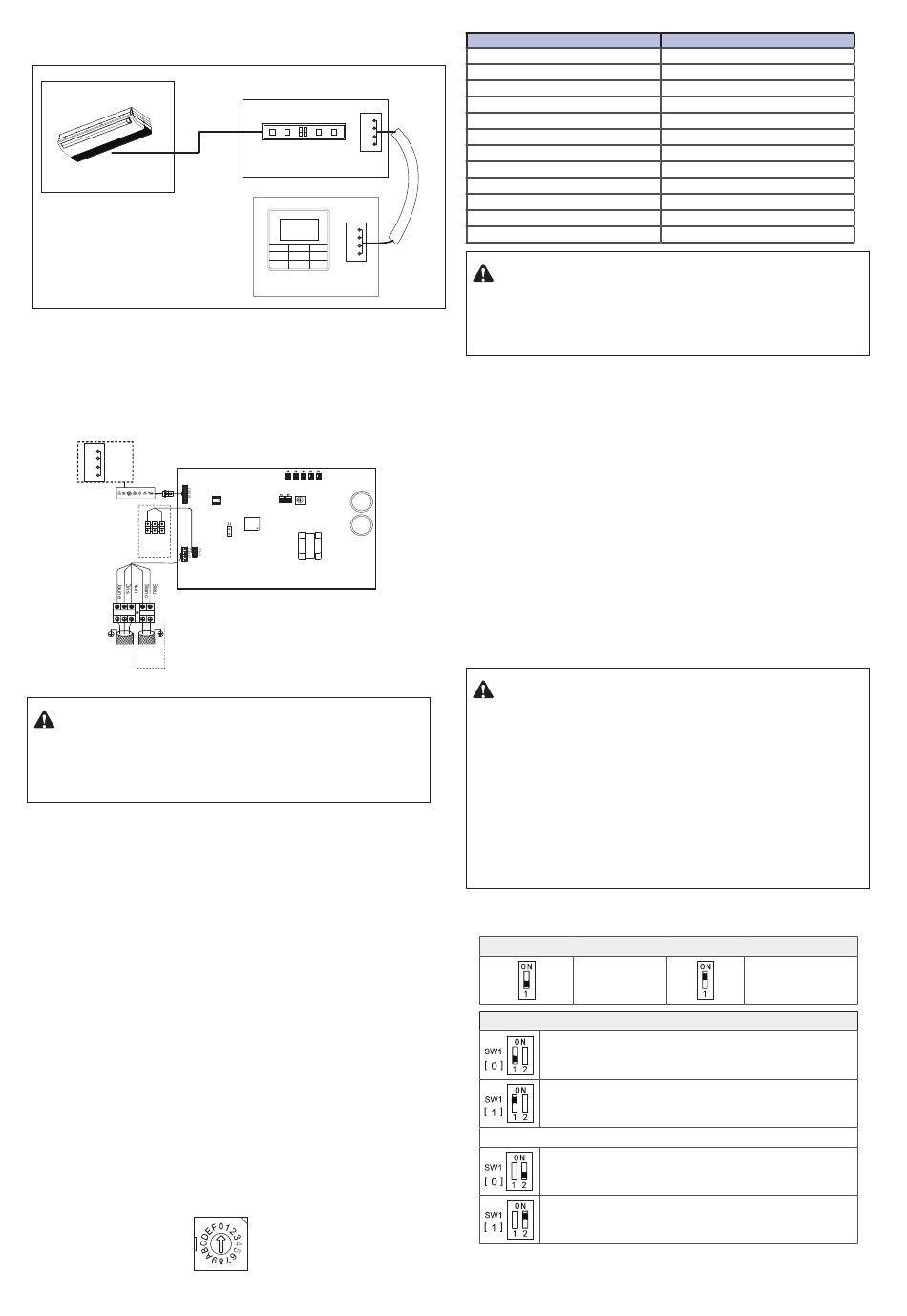

2) Pour un mode de communication unidirectionnelle :
Utilisez 1 contrôleur câblé pour contrôler 1 unité intérieure (voir
l'Illustration 6.9).
Unité intérieure 1
Illustration 6.9
Les ports X1, X2, D1, D2 sur les côtés du panneau de commande
principal et le port de communication unidirectionnelle (côté
panneau d'affichage) pour les différents types de contrôleurs
câblés (voir Figure 6.10).
Utilisez les fils de connexion (accessoire 8) pour connecter les
ports D1 et D2.
A
B
A
C
Contrô-
B
A
D
leur câblé
C
B
Affichage
D
C
XS4 XP4
D
XS4 XP4
XS4 XP4
D1
D2
Pour bus
comm. du
D1
D2
contrôleur
câblé
D1
D2
XT2
P Q E
X1 X2
XT2
P Q E
X1 X2
XT2
P Q E
X1 X2
Pour bus
Bus comm. des
comm. du
unités extérieures/
contrôleur
intérieures
câblé
Illustration 6.10
Précautions
Pour la méthode de connexion spécifique, reportez-vous aux
instructions du manuel du contrôleur câblé correspondant
pour effectuer le câblage et les connexions.
6.4 Traitement des points de raccordement du câblage électrique
Une fois les câbles et connexions effectuées, utilisez les courroies
d'attache pour fixer le câblage correctement afin que le joint de
connexion ne puisse pas être arraché par une force externe. Le
câblage de connexion doit être tiré vers l'extérieur pour que le
couvercle du boîtier électrique soit à niveau de manière à ce que
le couvercle du boîtier électrique soit à niveau et puisse être fermé
hermétiquement.
Utilisez des matériaux de scellage et d'isolation professionnels
pour fermer hermétiquement et protéger les câbles perforés.
Une mauvaise étanchéité peut conduire à de la condensation et
à l'entrée de petits animaux et insectes qui peuvent provoquer
des courts-circuits dans les pièces du système électrique, ce qui
provoque la défaillance du système.

7. Configuration sur site

7.1 Réglages de capacité
Configurer le commutateur DIP de la carte mère sur le boîtier de
commande électrique intérieur pour répondre à différents usages.
Une fois les paramètres définis, assurez-vous que vous coupez
l'interrupteur d'alimentation principal à nouveau, puis mettez l'appareil
sous tension. Si l'alimentation n'est pas coupée et rétablie, les
paramètres ne seront pas exécutés.
POWER_S
A
B
A
C
B
A
D
C
B
D
C
D
Tableau d'affichage
A
B
A
C
B
A
D
C
B
D
C
D
Contrôleur câblé 1
SW5 SW4 SW3 SW2 SW1
SW5 SW4 SW3 SW2 SW1
SW5 SW4 SW3 SW2 SW1
SW6 SW7
ENC1
SW6 SW7
ENC1
SW6 SW7
ENC1
1
1
Panneau principal
1
ENC1
ENC1
ENC1
Paramètres ENC1 pour le commutateur DIP de capacité :
Code du commutateur DIP
0
1
2
3
4
5
6
7
8
9
A
B
Précautions
Les commutateurs DIP de capacité ont été configurés avant
la livraison. Seul le personnel de maintenance professionnel
peut modifier ces paramètres.
7.2 Réglages d'adresse
Lorsque cette unité intérieure est connectée à l'unité extérieure, cette
dernière allouera automatiquement l'adresse à l'unité intérieure. Vous
pouvez également utiliser le contrôleur pour définir manuellement
l'adresse.
Les adresses de deux unités intérieures dans le même système ne
peuvent pas être identiques.
L'adresse réseau et l'adresse de l'unité intérieure sont les mêmes
et n'ont pas besoin d'être configurées séparément.
Une fois les paramètres de l'adresse terminés, marquez l'adresse
de chaque unité intérieure pour faciliter la maintenance après-
vente.
Le contrôle centralisé de l'unité intérieure est terminé sur l'unité
extérieure. Pour en savoir plus, veuillez consulter le manuel sur
l'unité extérieure.
Précautions
Une fois la fonction de commande centralisée pour l'unité intérieure
réalisée sur l'unité extérieure, le commutateur DIP situé sur panneau
de commande principal de l'unité extérieure doit être défini sur
Adressage auto ; dans le cas contraire, l'unité intérieure dans le
système n'est pas contrôlée par le contrôleur centralisé.
Le système peut connecter jusqu'à 64 unités intérieures (adresse
0~63) en même temps. Chaque unité intérieure peut uniquement
avoir un commutateur DIP d'adresse dans le système. Les adresses
de deux unités intérieures dans le même système ne peuvent pas
être identiques. Les unités qui ont la même adresse risquent de ne
pas fonctionner correctement.
7.3 Paramètres du commutateur DIP sur le panneau principal
Définition 0/1 de chaque interrupteur de codes
signifie 0
SW1_1
La compensation de température en mode refroidissement
est de 0°C
La compensation de température en mode refroidissement
est de 2°C
SW1_2
EEV en position 96 (étapes) en veille en Mode chauffage
EEV en position 72 (étapes) en veille en Mode chauffage
9
Capacité
2,2 kW
2,8 kW
3,6 kW
4,5 kW
5,6 kW
7,1 kW
8,0 kW
9,0 kW
10,0 kW
11,2 kW
12,5 kW
14,0 kW
signifie 1
