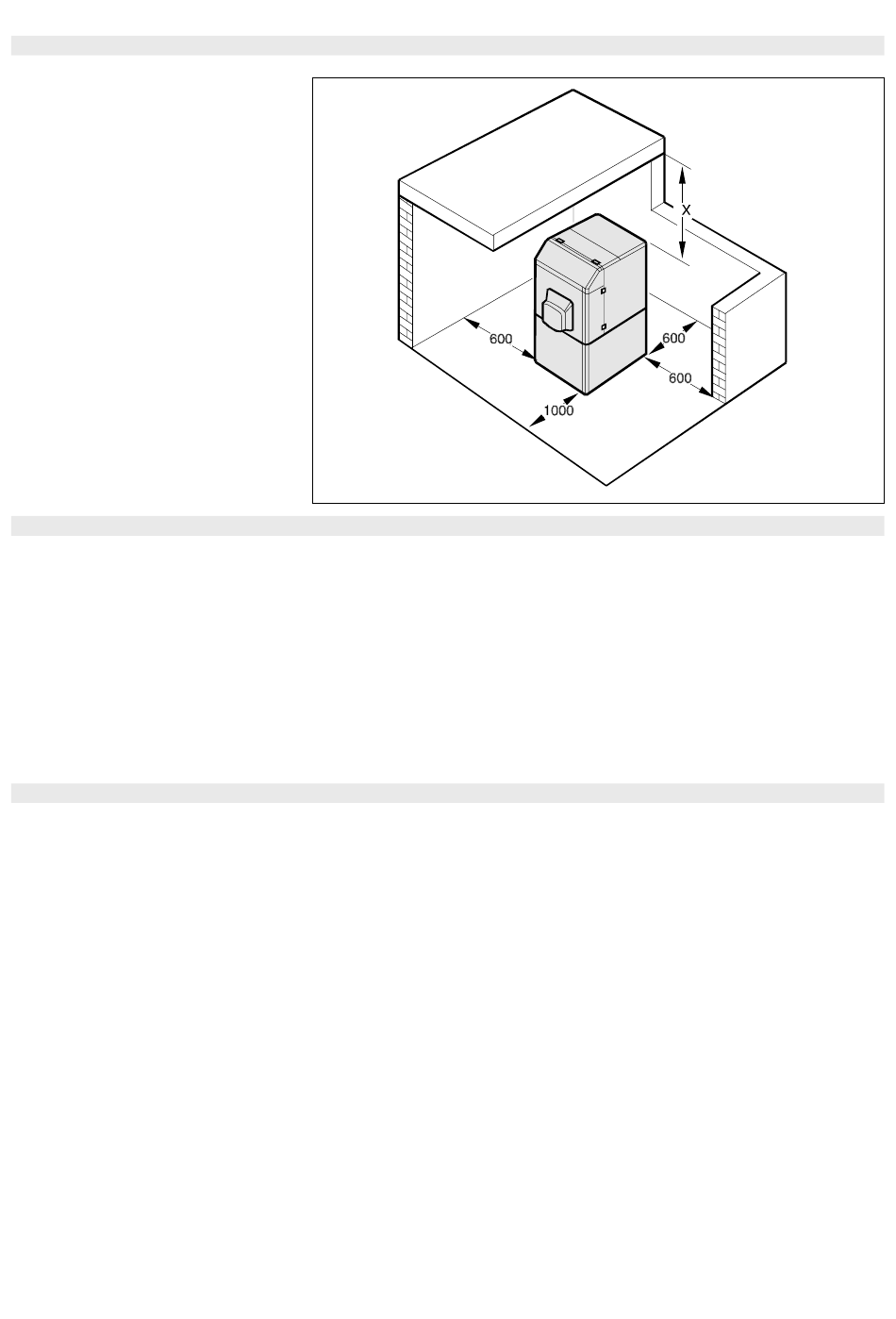

2.5 - POSITIONNEMENT EN
CHAUFFERIE
La chaudière NONOX doit être installée dans
le respect des normes et prescriptions en
vigueur.
Afin de faciliter l'entretien des passages des
fumées il est nécessaire de laisser sur l'avant
de la chaudière un espace équivalent à la
longueur de cette dernière et il faudra aussi
vérifier que la porte foyère, avec son brûleur
monté, puisse s'ouvrir à 90° sans rencontrer
d'obstacle.
La chaudière pourra être posée directement
sur le sol, parce qu'elle est dotée de pieds
de support.
Toutefois, il sera bon de prévoir un socle en
ciment dans le cas d'un local de chaufferie
humide.
La chaudière devra être installée sur un plan
parfaitement horizontal et bien stable, de
façon à réduire d'éventuelles vibrations ou
bruits parasites.
2.6 - RACCORDEMENT AU
CONDUIT DE CHEMINÉE
La chaudière NONOX est de type "TRES
BASSE TEMPERATURE", donc à haut ren-
dement.
De ce fait, les températures des fumées obte-
nues sont inférieures à 200 °C et, dans le
cas de cheminées mal isolées ou d'étanchéi-
té réduite, les risques d'abaissement au-
dessous du point de rosée des fumées (56
°C), sont amplifiés.
Pour éviter la condensation et, par con-
2.7 - IMPLANTATION
L'ALIMENTATION
EN FIOUL
Les dimensions des tuyaux d'alimentation
en fioul (diamètre/longueur) sont directe-
ment dépendantes des caractéristiques de
la pompe.
Le diagramme ci-dessous indique la lon-
gueur maximale consentie (en mètres) de la
ligne d'aspiration en fonction du:
- Dénivelé entre la pompe et la cuve (H)
- Débit du gicleur (Gph)
- Diamètre intérieur du tube (d) pour une pres-
sion atmosphérique normale (niveau de la
mer) et une capacité d'aspiration de la pom-
pe de 0,45 bar. La longueur indiquée prend
en compte la présence de 4 coudes,1 robi-
net d'arrêt et 1 clapet anti-retour.
Si le dénivelé entre la pompe et la cuve est
supérieur à 4 m, ou si la longueur totale des
tubes dépasse 60 m, il est nécessaire de
prévoir une autre pompe d'aspiration en série
sur la ligne d'alimentation en fioul.
Dans tous les cas, l'installation doit être con-
forme aux règles de l'art.
10
séquent, le phénomène de bistrage, la che-
minée doit comporter:
- une isolation correcte de toutes les faces
du conduit et cela sur toute sa hauteur;
- une étanchéité parfaite de tous les raccords;
- un modérateur de tirage assurant un pas-
sage de l'air en provenance de la chaufferie,
dont le but est d'assécher le conduit dans
les phases d'arrêt du brûleur;
Dans le cas de cheminées existantes, le tu-
bage du conduit peut être envisagé avec un
matériau compatible avec le fioul.
DE
X= 1000 mm NONOX
500 mm NONOX B CELL
