RACCORDS HYDRAULIQUES
CHAUFFAGE
1 Pompe circuit direct No. 1
2 Pompe circuit mélangé No. 2
3 Vanne 4 voies motorisée
4 Vanne d'isolement à sphère
5 Vanne d'isolement à sphère et clapet anti-retour
6 Purgeur d'air manuel
7 Bornier pour raccordement des sondes
CARACTÉRISTIQUES
HYDRAULIQUES
Avec les groupes thermiques NONOX 28 et
NONOX B CELL 28 sont fournies une ou deux
pompes chauffage munies d'un sélecteur de
régime à 4 vitesses. Les caracté-
ristiques de débit et de pression disponible
de ce type de pompes, en fonction de la vi-
tesse sélectionnée, sont reportées dans le
graphique ci-contre.
1.2 - DONNÉES
TECHNIQUES
DU BALLON D'E.C.S.
La production d'eau chaude sanitaire est
assurée par un ballon d'une capacité de 160
litres à accumulation rapide, en acier, émail-
lé suivant le procédé BAYER RF 2560.Tous
les ballons montés sur les chaudières UNI-
CAL sont complétés par une anode en ma-
gnésium reliée à la terre. Le ballon est isolé
au moyen de deux demies coques rigides en
polyuréthanne injecté (conforme aux directi-
ves de la CEE en matière de déchets non
recyclables).
6
VERSION AVEC KIT No. 1

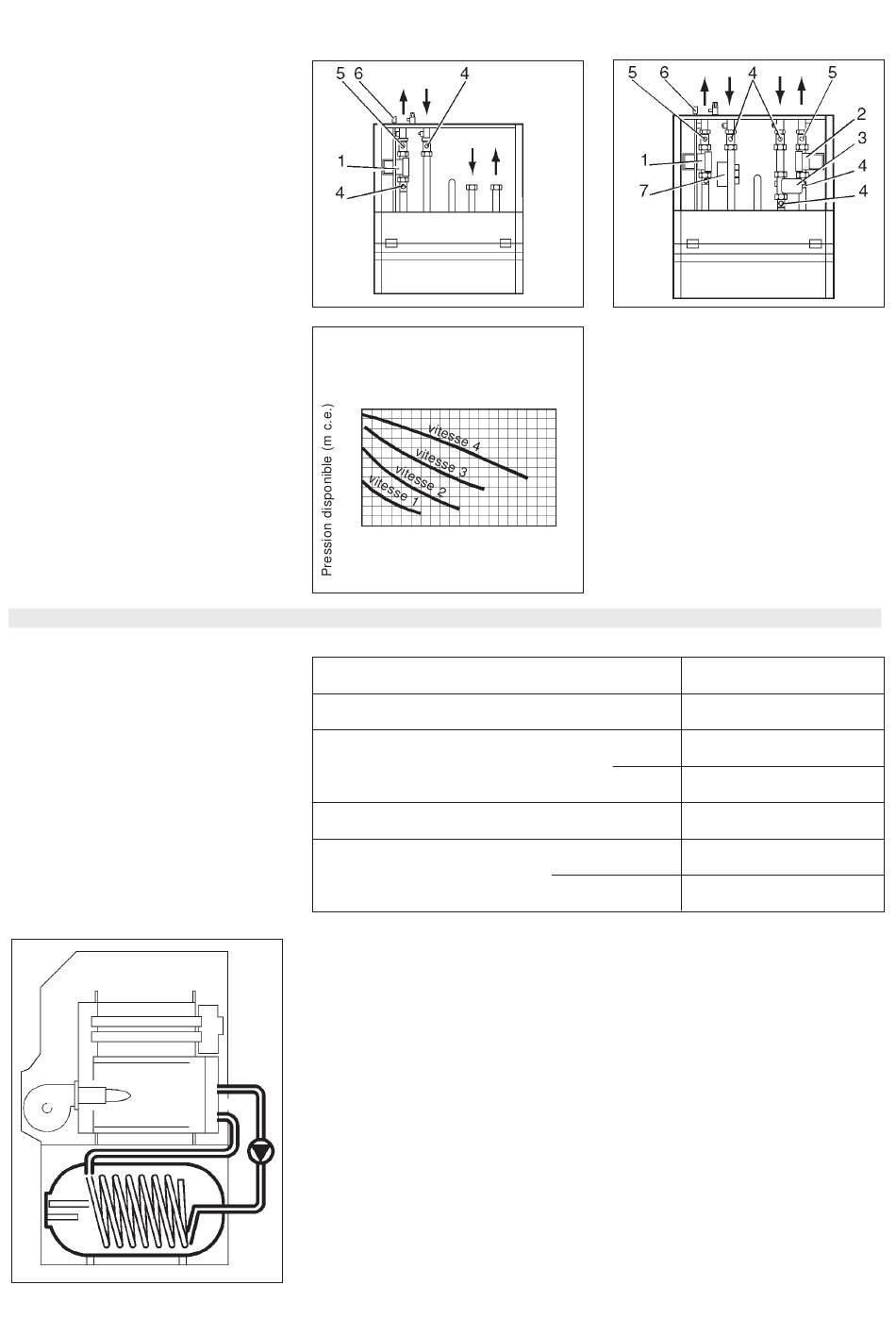

DIAGRAMME
DÉBIT/HAUTEUR MANOMÉTRIQUE
DE LA POMPE
6
5
4
3
2
1
0
1
2
CAPACITÉ DU BALLON
PRESSION MAXI DE SERVICE
PUISSANCE ÉCHANGEUR
ÉPAISSEUR DU CALORIFUGE
PRODUCTION D'E.C.S. A DT 30K
(*) te = 10°C, ts = 45°C, d t = 35°C
VERSION AVEC KITS Nos. 1 et 2
3
4
Débit (m³/h)
(l)
(bar)
(kcal/h)
(kW)
(mm)
Débit en 10 min (l)
Débit continu (l/min)
160
10
20.000
23
40
160 (*)
9.5 (*)
