4 Echange de données entre programme utilisateur et esclaves AS−i
CPU d'API
Ecrire_enregistrement
S
DSNR 140−147
Zone de
données
pour valeurs
de sortie
analogiques
Lire_enregistrement
S
DSNR 140−147
Zone de
données
pour valeurs
d'entrée
analogiques

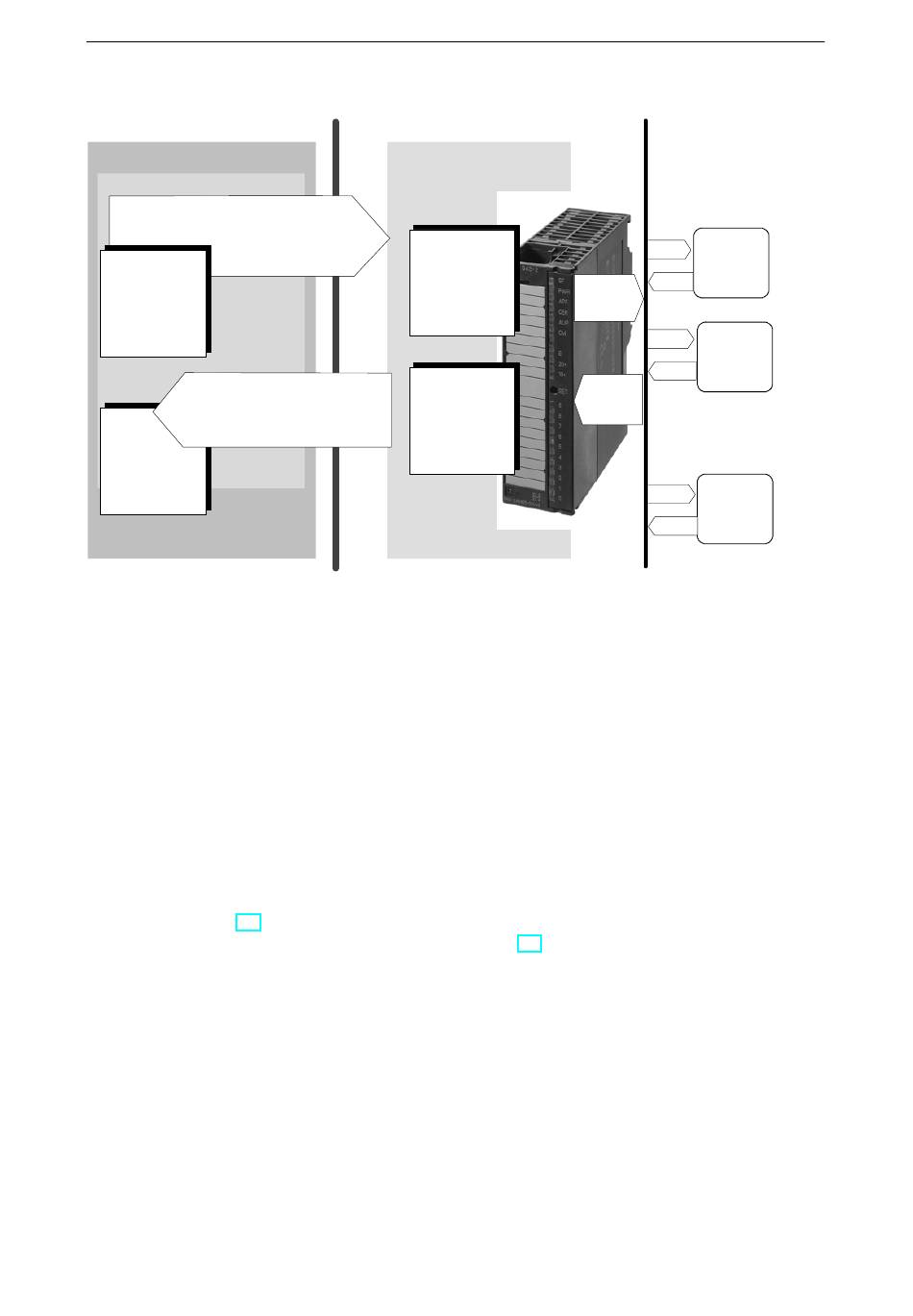

Figure 4-4
4.4.1 Adressage des valeurs analogiques d'esclaves AS−i

Image des valeurs analogiques dans les enregistrements

Vous pouvez utiliser pour chaque numéro d'enregistrement des longueurs d'enregistrement
de 2 octets à 128 octets max.
Une zone de 8 octets est utilisée pour chaque adresse d'esclave pour l'adressage de 4
canaux analogiques.
Le tableau 4-3 ci−après indique avec quel enregistrement sont transmis les valeurs
analogiques d'un esclave AS−i donné. Le tableau 4-4 suivant indique la disposition des
valeurs analogiques de chaque esclave analogique.
Les tableaux sont valables aussi bien pour les entrées analogiques que pour les sorties
analogiques.
46
CP 343−2
Enregistreme
nts 140−147
pour valeurs Í Í Í
analogiques
Í Í Í
des sorties
Î Î Î
Enregistreme
nts 140−147
Î Î Î
pour valeurs
Î Î Î
analogiques
des entrées
CP 343−2 / CP 343−2 P Maître AS−Interface
Esclaves
analogiques
Í Í Í
Esclav
Í Í Í Î Î
e AS−i
Î Î 1
Í Í Í
Esclav
Í Í Í Î Î Î Î
e AS−i
2
Í Í Í
Esclav
Í Í Í Î Î Î Î
e AS−i
n
AS−Interface
Edition 08/2008
C79000−G8977−C149−04
