Connexion des câbles bus optiques

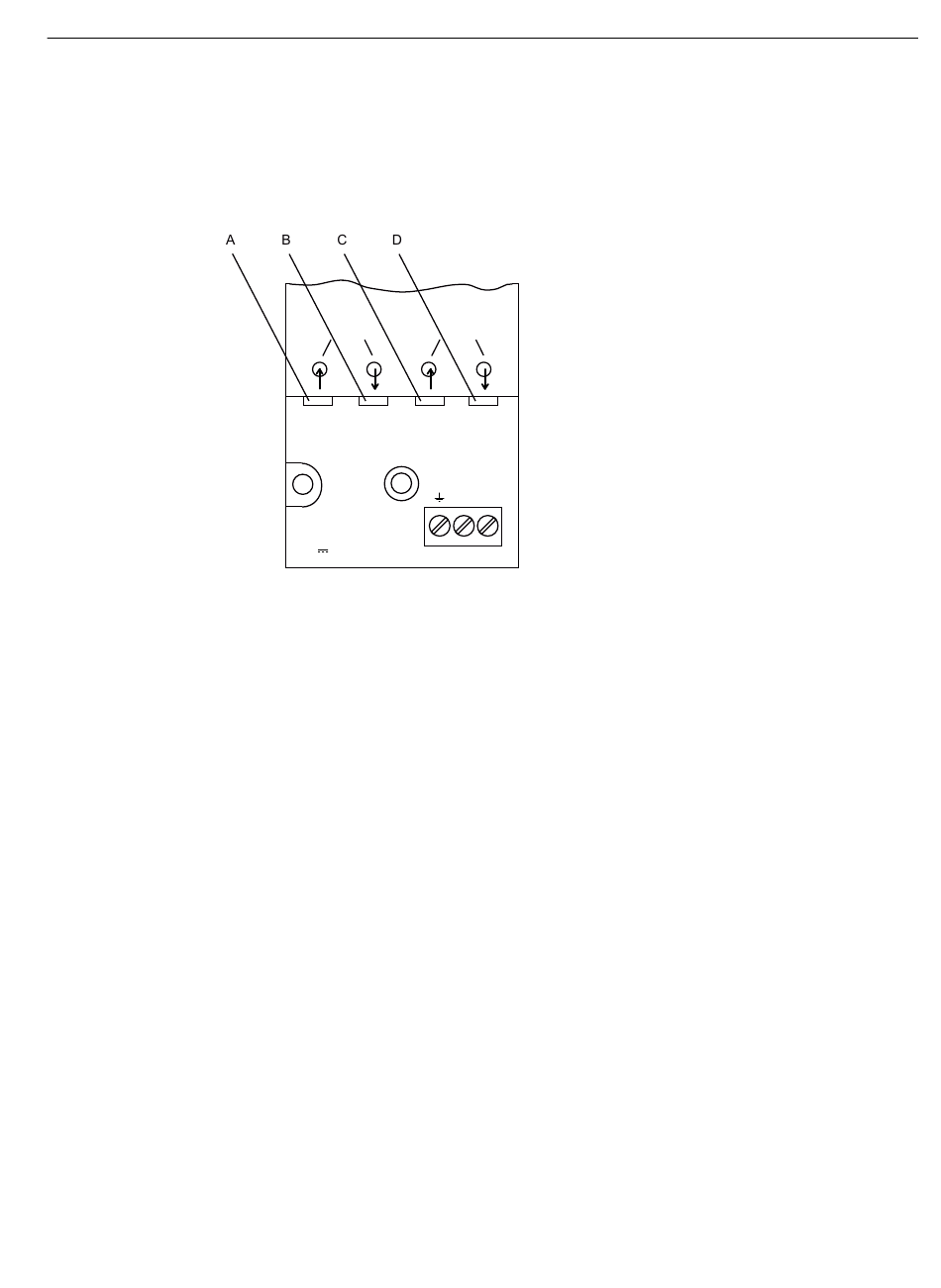

Figure 6-4
A = CH2, récepteur optique
B = CH2, émetteur optique
C = CH3, récepteur optique
D = CH3, émetteur optique
Reliez les OBT PROFIBUS par un câble FO Duplex équipé de deux paires de fiches Simplex.
Veillez à ce qu'une entrée optique soit toujours connectée à une sortie optique ("connexion
croisée").
Veillez également à munir les câbles FO d'un arrêt de traction et respectez les rayons de courbure
minimaux des câbles FO.
Obturez les connecteurs FO femelles non utilisés avec les bouchons de plastique fournis. La
pénétration de lumière ambiante dans les connecteurs femelles, notamment en cas de forte
luminosité, peut provoquer un dysfonctionnement du réseau PROFIBUS.
Tenez compte des longueurs minimales et maximales des câbles FO ainsi que des types de fibre
admissibles spécifiés dans le tableau 1 et dans les caractéristiques techniques.
Evitez que de la poussière ne pénètre dans les composants optiques. La pénétration de poussière
risque de rendre les composants optiques inutilisables.
