Montage sur une platine

Les OBT PROFIBUS sont munis de deux trous débouchants. Ces derniers permettent de monter
l'OBT sur n'importe quel support plan, sur une platine de montage d'armoire électrique p. ex.
Percez deux trous dans la platine de montage conformément au gabarit de perçage de la fig. 5-2.
Fixez le module avec des vis d'assemblage (M3 x 75 et M3 x 55 p. ex.).
Etablissez une liaison électrique fiable entre la connexion
montage mise à la terre au moyen d'un câble de mise à la terre d'au moins 2,5 mm

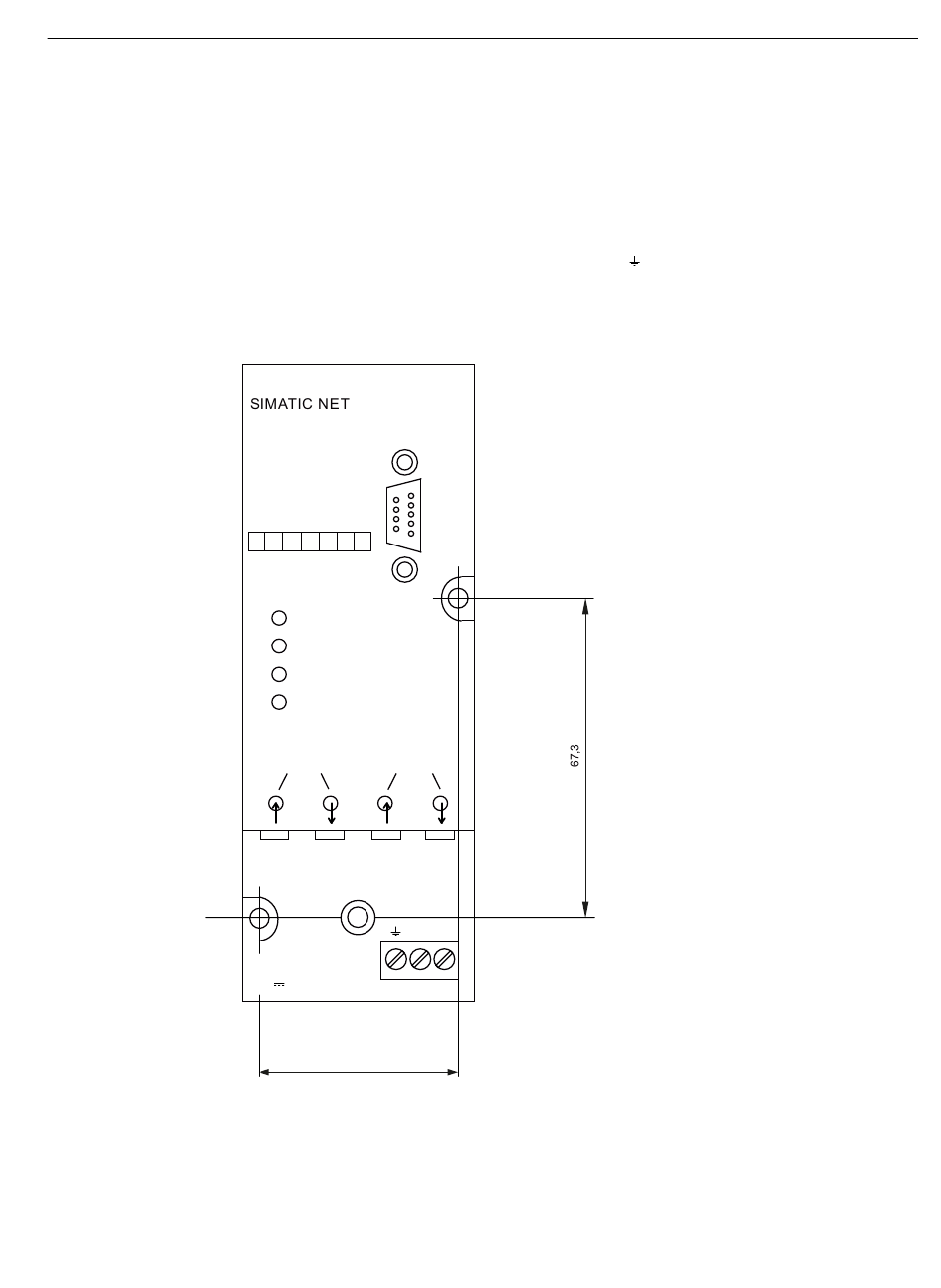

Figure 6-2
Terminal de bus optique (OBT) PROFIBUS
Instructions de service, 06/2022, C79000-G8977-C122-08
SIEMENS
PROFIBUS
Optical
Bus Terminal
6GK1500-3AA10
1 2 3 4 5 6 7
L + 24V
CH1
CH2
CH3
CH2 CH3
M
NEC CLASS2
24V , 180mA
42,5
Montage d'un module sur une platine
CH1
L+
Mise en service
6.2 Installation
du boîtier du module et la platine de
2 .
27
