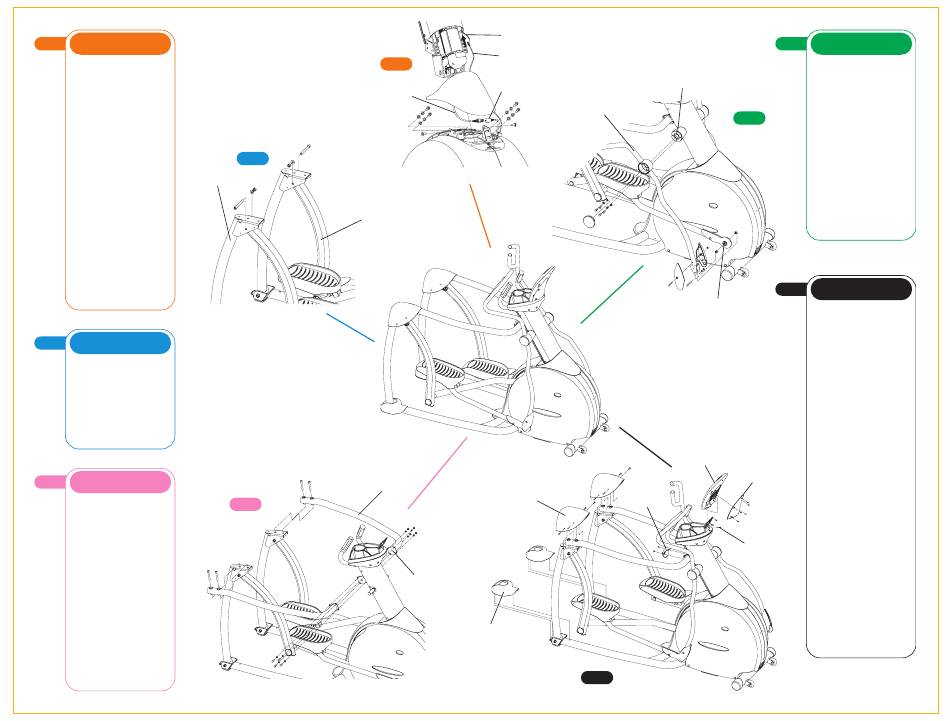

Vision Fitness S7200HRT Guide D'assemblage page 3

1 SAC ORANGE
ÉTAPE
NOTE: Pour compléter cette étape, il serait
nécessaire d'avoir l'assistance d'une personne.
• Glisser le couvercle sur le poteau de console.
• Retrouver les câbles de données ainsi que la
prise pour le moteur d'élévation dans l'encoche
de la structure. Assurez-vous qu'ils soient sortis
de l'encoche et qu'ils soient possibles des
branchés lorsque vous insérez le poteau de
console.
• Insérer le poteau de console dans le support
prévu à cet effet dans la structure. Attacher
l'avant du poteau avec l'aide des quatre
boulons (M8x20L), quatre rondelles
autobloquantes (M8) et quatre rondelles
Bras Arqué
(8.2x16x1.4T). Sécuriser avec la clé en T de 6
mm. Ensuite, insérer un boulon (M8x12L) de
chaque côté du poteau. Sécuriser avec la clé
en L de 5mm.
• Branchez la prise du moteur d'élévation au
câble qui doit sortir de la structure.
• Attacher le fil situé au bas du poteau de
console aux câbles de données retirés
précédemment. Tirer et guider le fil ainsi que les
câbles à l'intérieur du poteau de console
jusqu'à ce que les câbles soient sortis du
poteau.
• Glissez le capuchon au bas du poteau de
console et attachez-le aux caissons de l'unité.
SAC BLEU
2
ÉTAPE
• Soulever le bras arqué de gauche et insérer
la partie du bras de suspension ayant un
roulement à palier au bras arqué. De l'extérieur,
insérer un boulon (M12x95L) dans le support et
dans le roulement à palier du bras de
suspension. Sécuriser avec une rondelle
autobloquante (M12) et un écrou (M12). Serrer
avec les deux clés de 19mm. Assurez-vous que
les boulons et les écrous soient serrés.
• Répéter les mêmes procédures du côté droit.
SAC ROSE
3
ÉTAPE
NOTE: Pour compléter cette étape, il serait
nécessaire d'avoir l'assistance d'une personne.
• Placer le bras stabilisateur de gauche sur le
support, au-dessus du bras arqué et attacher
avec deux boulons (M10x65L). Serrer avec la
clé en L de 8mm.
• Insérer la tige de la partie avant du bras
stabilisateur dans le trou du poteau de console.
• Répéter les mêmes procédures du côté droit.
• Lorsque les tiges de chaque bras sont placées
dans les trous appropriés, soulever légèrement
la partie avant de l'exerciseur afin d'aligner les
trous des boulons. Insérer quatre boulons
(M8x30L), quatre rondelles (8.2x13x1.4T)
d'un côté et ensuite sécuriser les boulons avec
quatre autres rondelles (8.2x13x1.4T) et quatre
écrous (M8). Serrer avec la clé en L de 6mm et
la clé de 13mm.
• Serrer maintenant tous les boulons et les
écrous des étapes précédentes avec la clé en L
de 8mm.
1
ÉTAPE
Câble du Moteur
d'Élévation
2
ÉTAPE
Bras de Suspension
Bras d'Attelage
3
ÉTAPE
Tige pour Bras
Fil
Câble de Données
Prise du Câble du
Moteur d'Élévation
Bras du Système
de Mouvement
Combiné
Couvercles
pour les Bras
Arqués
d'Attelage
Caissons
Arrière de la
Structure
ÉTAPE
ÉTAPE
Boitier de Rotation
4
ÉTAPE
ÉTAPE
Support du Bras
de Liaison
Console
Couvercle
de Console
Couvercle du
Support
d'Élévation
Boulon pour la
Mise à la Terre
5
4 SAC VERT
• Placez le bras gauche du système de
mouvement combiné sur le boitier de rotation
gauche et attachez-le avec quatre boulons
(M8x20L) et rondelles autobloquantes (M8).
Serrer avec la clé en L de 6mm.
• Aligner le couvercle en plastique du boitier et
pousser pour le fixer en place.
• Insérer un roulement à palier dans chaque
manchon d'attache des bras de pédalier.
Glisser le manchon d'attache entre le joint
d'attelage du bras du système de mouvement
combiné. Glisser un boulon (M6x50L) dans
chaque trou et sécuriser avec une rondelle
(6.4x11x1.5T) et un écrou (M6). Serrer avec la
clé en L de 5mm et la clé 10mm.
• Placer les couvercles par-dessus les joints
d'attelages. Placer l'écrou (M5) dans l'encoche
du couvercle. Insérer la vis (M5x50L) dans le
trou extérieur et serrer avec le tournevis.
• Répéter les mêmes procédures du côté droit.
SAC NOIR
5
• Retirer le fil qui attache les câbles de données
du poteau de console et des câbles.
• Avec le tournevis, retirez les cinq vis situées à
l'arrière de la console et mettez-les de côté
avec le couvercle.
• Retirer les quatre vis sur la console ainsi que
le boulon pour la mise à la Terre. Brancher les
câbles pour les capteurs cardiaques provenant
du poteau de console aux câbles de la
console. Insérez les câbles de données dans le
bas de la console et branchez-les dans la prise
de la console. Les câbles en trop doivent être
glissés dans le poteau de console. Placer la
console sur le support du poteau et sécuriser
avec les quatre vis retirées précédemment.
Serrer avec un tournevis.
• Insérer le boulon pour la mise à la Terre à
l'arrière de la console et serrer avec un
tournevis.
• Replacez le couvercle de la console à
l'arrière et attachez-le avec les cinq vis retirées
au début de cette étape. Serrer avec un
tournevis.
• Placez les couvercles par-dessus le joint
d'attache du bras arqué et du bras stabilisateur
et attachez-les avec quatre boulons (M5x25L).
• Placez les couvercles par-dessus le joint
d'attache du bras stabilisateur et du poteau de
console et attachez-les avec deux boulons
(M5x15L).
• Détachez l'ensemble des couvercles arrière et
placez-les de chaque côté du joint d'attache du
bras arqué et de la base de la structure. Fixer
les attaches vers le bas pour sécuriser.
• Brancher le cordon d'alimentation dans la
fiche située à l'avant, au bas de l'exerciseur.
Branchez l'autre extrémité du cordon dans la
prise électrique murale. Vérifier que les
interrupteurs au bas de l'exerciseur et sur la
console soient à la position ON.
