Interfaces

9 Interfaces

9.1 Panneau de connexion

Raccordement Ethernet, X7E ETH
Raccordement du codeur incrémental,
X8T TTL
Raccordement de l'alimentation de ten-
sion, X1S Power

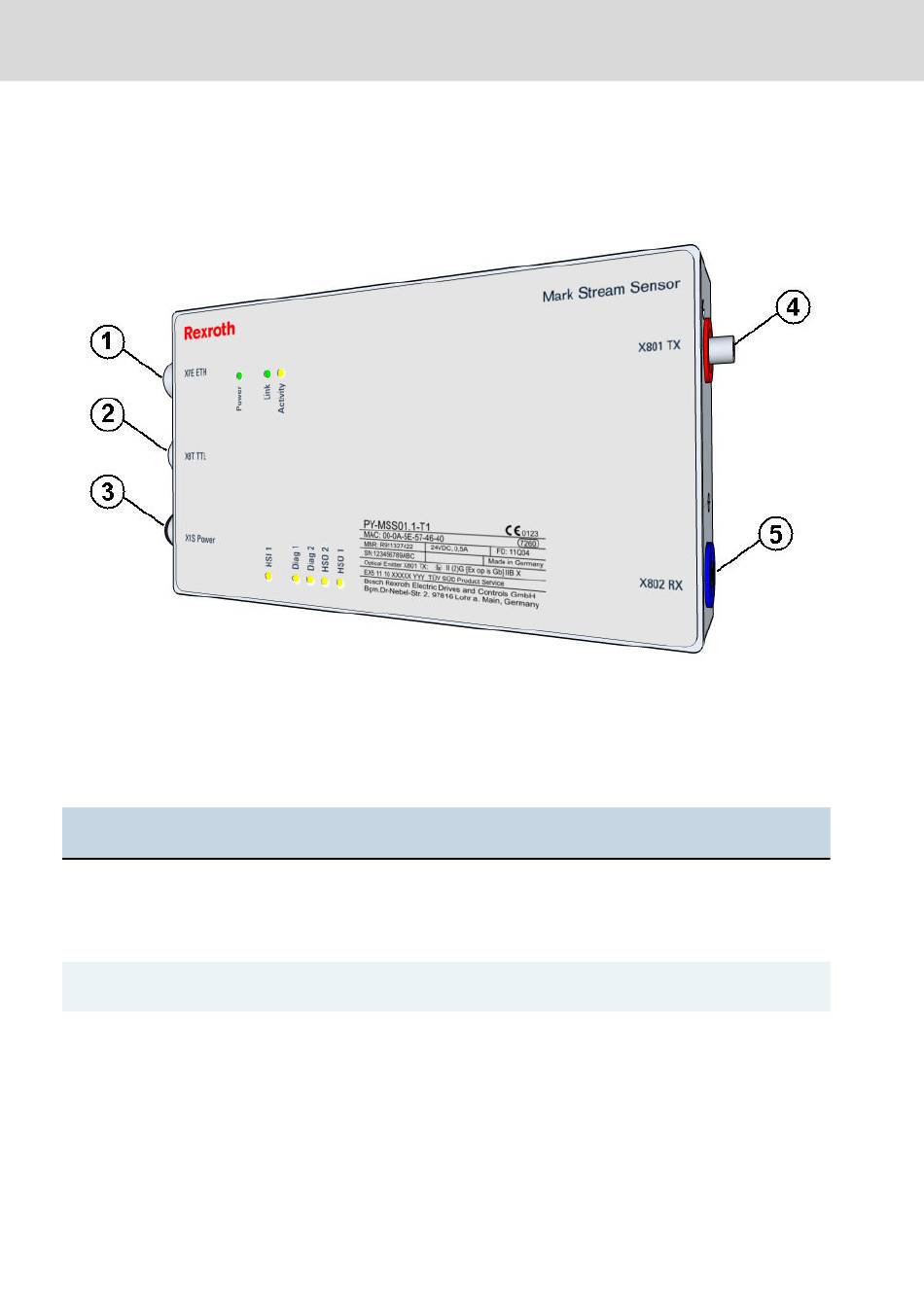

Fig. 9-1: Panneau de connexion du capteur de marques en continu PY-MSS01.1-T1
Désignation sur le
Type de raccordement
boîtier
X7E ETH
Raccordement au ré-
seau :
Ethernet 10Base T ou
100Base TX
X8T TTL
Raccordement du co-
deur incrémental
X1S Power
Alimentation de tension
24 V CC
Bosch Rexroth AG R911346833_Édition 05
MLC 14VRS RegisterControl ATEX
Raccordement de la fibre optique, X801
TX
Raccordement de la fibre optique, X802
RX
Type de fiche
Contre-fiche ou câblage
(intégrée)
(extérieur)
Connecteur femelle
Connecteur mâle rond à 4 pôles,
rond à 4 pôles, M12
M12 × 1, droit
Connecteur femelle
Connecteur mâle rond à 8 pôles,
rond à 8 pôles, M12
M12 × 1, droit
Connecteur mâle
Connecteur femelle rond à 8 pô-
rond à 8 pôles, M12
les, M12 × 1, droit
