Considérations pour les installations à
qualification sismique
Les tableaux de commutation qui sont « qualifiés pour un séisme »
nécessitent des considérations supplémentaires . Étant donné que
l'équipement électrique est installé dans le cadre d'un système, les
dispositions avant ingénierie sont essentielles pour ce qui est des
applications sismiques .
Lorsque les tableaux de commutation Eaton sont marqués comme
étant « qualifiés pour un séisme », il est essentiel de les ancrer .
Les ingénieurs expérimentés avec les exigences sismiques
devraient choisir les méthodes et les techniques d'attachement et
les systèmes d'ancrage testés . Les ancrages en béton intégrés ou
les accessoires en acier doivent être adéquats pour résister aux
forces établies par le code du bâtiment de la région . Les boulons
de la bonne qualité d'acier doivent être de la bonne dimension et
ils doivent être serrés . Les ancrages intégrés doivent être installés
correctement conformément à la méthode spécifiée par le fabricant
de l'ancrage . Pour de plus amples informations, reportez-vous aux
instructions sismiques dans TD01508002E fournies par Eaton .
La disposition des conduits dans le béton pour les charges entrant
et/ou sortant du fond doit être conçue et installée pour éviter les
dommages provoqués par un tremblement de terre . Si une entrée
par le haut est nécessaire, des raccords sismiques ou des conduits
flexibles sont nécessaires .
Consulter les codes du bâtiment de la région et les organismes de
réglementation pour connaître les autres exigences spécifiques pour
les installations sismiques . Contacter Eaton pour plus d'informations .
Installation
Faites preuve de prudence et utilisez l'équipement et les pratiques
appropriés lorsque vous déplacez le tableau de commutation dans
sa position finale .
ATTENTION
LE TABLEAU DE COMMUTATION EST TRÈS LOURD. SOYEZ PRUDENT
LORS DE LA MANIPULATION.
Déterminer l'orientation du tableau de commutation en utilisant les
dessins et les marquages du fabricant sur les sections de ce dernier .
Les tableaux de commutation peuvent être expédiés en sections
individuelles ou en deux sections ou plus boulonnées ensemble par
le fabricant (voir Figure 7 et Figure 8) .
6
EATON www.eaton.com
Tableaux de commutation Pow-R-Line
1

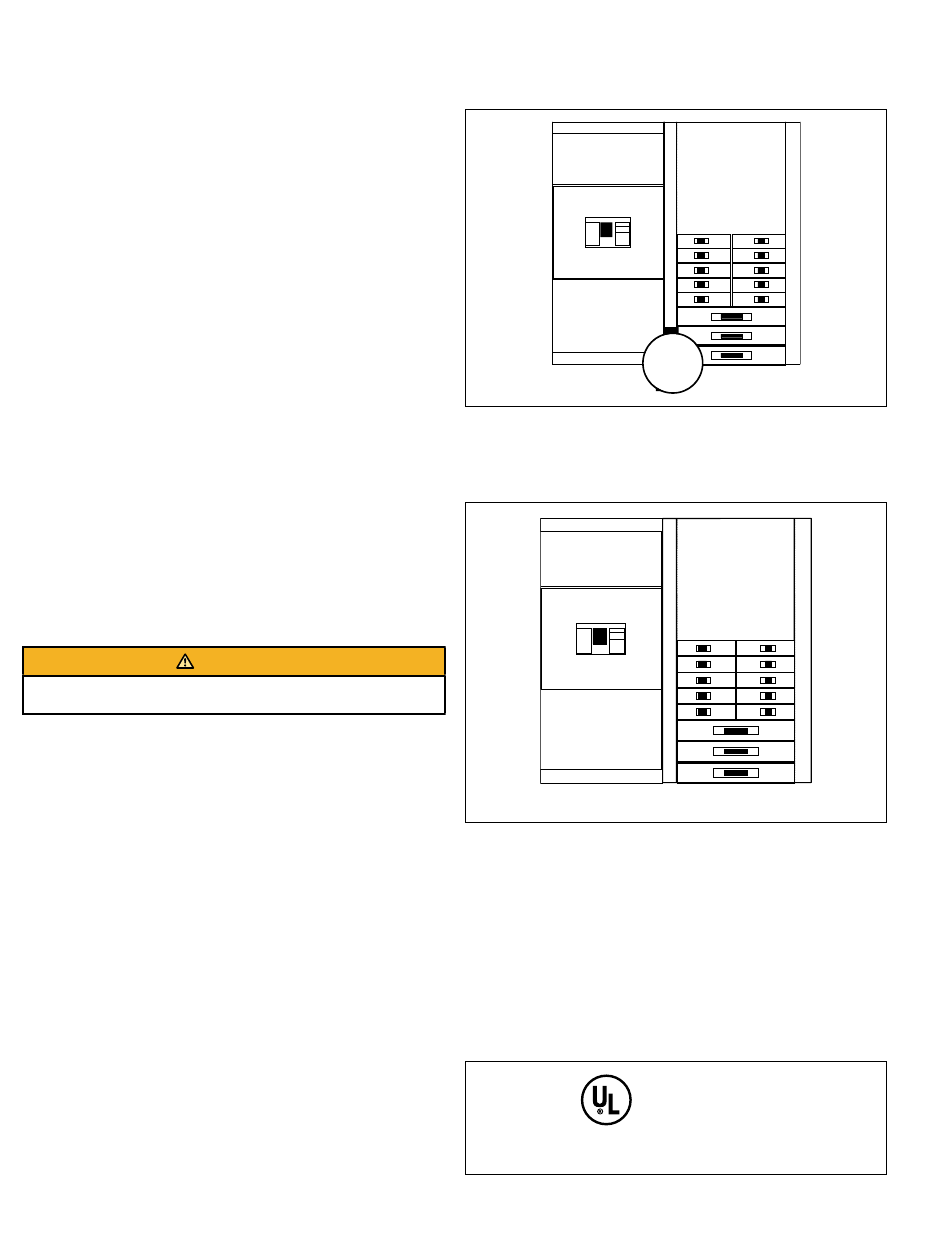

Figure 7. Tableau de commutation A – vue avant
R
emarque:
Le tableau de commutation A est divisé entre les sections 1 et 2 .
Ceci est représenté par un « * » dans le cercle entre les sections .
1
Figure 8. tableau de commutation B – vue avant
R
emarque:
Le tableau de commutation B, sans astérisque, est livré avec des
sections boulonnées ensemble .
Le schéma fourni avec le tableau de commutation indiquera
l'orientation correcte des sections par numéro de section . Chaque
section portera une étiquette portant la marque UL indiquant « Section
___ de ___ du tableau de commutation avant défectueux » . Le fabricant
remplira les espaces vides avant l'expédition . Exemple : La première
section d'un tableau de commutation à trois sections indiquera «
Section 1 de 3 » . La section 2 de 3 serait installée à côté selon les
dessins du fabricant (voir Figure 9) .
Figure 9. Illustration sur l'étiquette
2
1
4
3
6
5
8
7
10
9
11
12
13
*
2
*
1
2
3
4
5
6
7
8
9
10
11
12
13
2
Section du tableau
de commutation à
façade fermée
___ de ___
