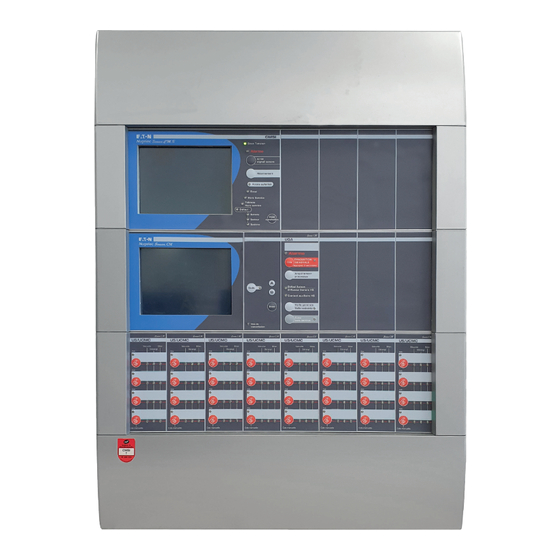

Eaton Sensea.CM B adr Notice De Programmation

Eaton Sensea.CM B adr Notice De Programmation

Masquer les pouces Voir aussi pour Sensea.CM B adr:

Publicité

Liens rapides

Télécharger ce manuel
NOTICE DE PROGRAMMATION
Partie Mise en Sécurité
Sensea.CM B adr
Pour la protection de l'environnement, papier 100 % recyclé.
COOPER SÉCURITÉ SAS (Groupe EATON)
Parc européen d'entreprises II
Rue Beethoven - BP 10184 63204 RIOM Cedex FRANCE
Assistance Technique Téléphonique
0825 826 212 (0,15 € TTC/min)
Service Clients
0820 867 867 (0,118 € TTC/min)
ZNO1035500 A - 11/2022
En raison de l'évolution des normes et du matériel, toutes
les caractéristiques et présentations figurant sur cette notice
sont données à titre indicatif. Elles ne constituent pas un
engagement de notre part, et nous nous réservons le droit
d'effectuer, sans préavis, toute modification ou amélioration.

Publicité

loading

Manuels Connexes pour Eaton Sensea.CM B adr

Sommaire des Matières pour Eaton Sensea.CM B adr

  • Page 1 NOTICE DE PROGRAMMATION Partie Mise en Sécurité Sensea.CM B adr Pour la protection de l’environnement, papier 100 % recyclé. COOPER SÉCURITÉ SAS (Groupe EATON) ZNO1035500 A - 11/2022 Parc européen d’entreprises II Rue Beethoven - BP 10184 63204 RIOM Cedex FRANCE En raison de l’évolution des normes et du matériel, toutes...
  • Page 2 ZNO1035500 A - 11/2022 Notice de programmation SOMMAIRE TABLE DES MATIÈRES 1 INTRODUCTION ....................3 1-1 SCHÉMA DE PRINCIPE ..................3 1-2 SYNOPTIQUE DE FONCTIONNEMENT DU CMSI ........4 1-3 SYNOPTIQUE DE FONCTIONNEMENT DU CMSI ........5 2 DESCRIPTIF DE LA CENTRALE ..............6 2-1 BOITIER ......................6 2-2 RECONNAISSANCE DES FACETTES ............6 3 DESCRIPTIF DE L’AFFICHEUR - NIVEAUX D’ACCÈS ........7 3-1 PRÉSENTATION DE L’AFFICHEUR ..............7...
  • Page 3 Notice de programmation ZNO1035500 A - 11/2022 1 INTRODUCTION 1-1 SCHÉMA DE PRINCIPE...
  • Page 4 ZNO1035500 A - 11/2022 Notice de programmation 1 INTRODUCTION 1-2 SYNOPTIQUE DE FONCTIONNEMENT DES MD DU CMSI...
  • Page 5 Notice de programmation ZNO1035500 A - 11/2022 1 INTRODUCTION 1-3 SYNOPTIQUE DE FONCTIONNEMENT DU CMSI Zone Un bâtiment ou un établissement est généralement découpé, au titre de la sécurité incendie, en plusieurs volumes correspondant chacun, selon le cas, à un local, un niveau, une cage d’escalier, un secteur ou à un compartiment.
  • Page 6 ZNO1035500 A - 11/2022 Notice de programmation 2 DESCRIPTIF DE LA CENTRALE 2-1 BOITIER CMSI partie détection CMSI “maître”, toujours affecté N°1 CMSI “esclave”, toujours affecté N°2. 2-2 RECONNAISSANCE DES FACETTES Facette : 5 CMSI N°1 “maître” Sensea.CM Nugelec Alarme EV ACUA G E N E R A L E Appuyez 3 secondes...
  • Page 7 Notice de programmation ZNO1035500 A - 11/2022 3 DESCRIPTIF DE L’AFFICHEUR - NIVEAUX D’ACCÈS 3-1 PRÉSENTATION DE L’AFFICHEUR Le rétro-éclairage s’éteint automatiquement après une période de veille prolongée (quelques minutes). Appuyer sur l’écran tactile pour l’allumer. S E N S E A . C M B a d r 1 5 h 2 0 m n 2 2 s 2 9 / 1 0 / 1 0 3-2 PRÉSENTATION DE L’ACQUISITION TACTILE...
  • Page 8 ZNO1035500 A - 11/2022 Notice de programmation 3 DESCRIPTIF DE L’AFFICHEUR - NIVEAUX D’ACCÈS 3-4 NIVEAUX D’ACCÈS AUTORISÉS Dans le cas du niveau d’accès N2 Pompier, le code utilisé est : Niveau 2 Utilisateur 3 Exploitant (accès par le bouton de la face avant I) Niveau 2 = code + AAA Niveau 3 = code + ABA Programmation (accès par la dalle tactile)
  • Page 9 Notice de programmation ZNO1035500 A - 11/2022 4 - MENU DE NIVEAU D’ACCÈS 1 ET 3 4 MENU DES NIVEAUX D’ACCÈS 1 ET 3 Le niveau d’accès est indiqué dans un carré en haut à gauche sur l’écran du CMSI. Touche enfoncée Menu ÉCRAN DE VEILLE...
  • Page 10 ZNO1035500 A - 11/2022 Notice de programmation 5 MENU HISTORIQUE HISTORIQUE CHOIX DU FILTRE TOUS LES ÉVÉNEMENTS VISUALISATION DÉFAUT SYSTÈME ACTION UTILISATEUR Touche enfoncée ETAT ZA, ZS ,ZD Menu FONCTION STANDARD ET ÉVACUATION DÉRANGEMENT ÉTAT MD 6 MENU VISUALISATION DE LA CONFIGURATION 6 VISUALISATION DE LA CONFIGURATION VISUALISATION DE LA CONFIGURATION 6 MENU VISUALISATION DE LA CONFIGURATION...
  • Page 11 Notice de programmation ZNO1035500 A - 11/2022 7 MENU PARAMÉTRAGE CMSI HORS SERVICE Ce menu est accessible au niveau 4 et permet d’accéder à : - Fonctions Expert ; - Programmation ; - Configuration système ; - Paramétrage UGA ; - Paramétrage Local ;...
  • Page 12 ZNO1035500 A - 11/2022 Notice de programmation 7 MENU PARAMÉTRAGE CMSI HORS SERVICE 7-1 MENU EXPERT Ce menu est accessible au niveau 4 et permet de réaliser les actions suivantes : - Transfert des données (CMSI --> PC) - Transfert des données (PC --> CMSI) - Le RAZ de l’historique - Le transfert de l’historique au PC - Le RAZ des données de site...
  • Page 13 Notice de programmation ZNO1035500 A - 11/2022 7 MENU PARAMÉTRAGE CMSI HORS SERVICE 7-2 MENU PROGRAMMATION Ce menu est accessible au niveau 4. La programmation du CMSI permet : - la configuration des fonctions de mise en sécurité et évacuation ; - la configuration des zones de mise en sécurité...
  • Page 14 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 MENU PROGRAMMATION Il y a deux types de fonction : -Fonction standard : utilisée pour la mise en sécurité et pour des utilisations techniques (Arrêt technique ou Arrêt Pompier de coffret de commande d’extracteur mécanique ou Réarmement de coffret de commande d’extracteur mécanique ou...) -Fonction évacuation : utilisée afin de mettre en oeuvre l’évacuation.
  • Page 15 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 1 MENU PROGRAMMATION FONCTION STANDARD PROGRAMMATION MISE EN SÉCURITÉ ET ÉVACUATION FONCTION STANDARD CHOIX DE LA FONCTION N° DE FONCTION STANDARD LIBELLÉ TYPE LIGNE DE TÉLÉCOMMANDE FACETTE RÉGION ENTRÉE D’ACTIVATION COMMANDE MANUELLE TEMPORISATION VERROUILLAGE...
  • Page 16 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 1 MENU PROGRAMMATION FONCTION STANDARD 7-2-1-1 AFFECTATION D’UN N° À LA FONCTION Cet écran permet d’affecter un N° à la fonction standard désirée. Après avoir validé le N° par OK, on revient sur l’écran précédent.
  • Page 17 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 1 MENU PROGRAMMATION FONCTION STANDARD 7-2-1-3 AFFECTATION D’UN TYPE À LA FONCTION Cet écran permet d’affecter un type à la fonction standard désignée. Faire défiler les choix, avec la flèche haut ou flèche bas, appuyer sur la ligne correspondante puis valider par OK.
  • Page 18 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 1 MENU PROGRAMMATION FONCTION STANDARD 7-2-1-3-1 CONFIGURATION ET EXPLICATION DES FONCTIONS STANDARDS Ce type est destiné aux fonctions standards comme : -Désenfumage -Extraction -Soufflage -Surpression -Compartimentage -Technique 7-2-1-3-2 CONFIGURATION ET EXPLICATION DES FONCTIONS STANDARDS “ARRÊT MOTEUR”...
  • Page 19 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 1 MENU PROGRAMMATION FONCTION STANDARD 7-2-1-3-4 CONFIGURATION ET EXPLICATION DES FONCTION STANDARDS “RÉARM MOT – BP N2” Une fonction du type « Réarm Mot – BP N2 » est utilisée pour commander l’entrée réarmement du coffret de relayage.
  • Page 20 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 1 MENU PROGRAMMATION FONCTION STANDARD 7-2-1-4 AFFECTATION DES LIGNES DE TÉLÉCOMMANDE Ces écrans permettent d’affecter des voies d’un MD pour le type de télécommande (DAS) sélectionné (10 maximum). Après validation, on accède à des écrans permettant de saisir les informations désirées N°CMSI, bus, MD, voie MD.
  • Page 21 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 1 MENU PROGRAMMATION FONCTION STANDARD 7-2-1-5 AFFECTATION DES FACETTES Cet écran permet d’affecter un N° de facette ayant pour fonction de commander manuellement la fonction de mise en sécurité désignée. La même fonction standard peut être commandée par au maximum 3 voies (bouton) de facette US/UCMC ou US Pompier.
  • Page 22 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 1 MENU PROGRAMMATION FONCTION STANDARD 7-2-1-8 AFFECTATION DU MODE DE COMMANDE MANUELLE Cet écran permet de déterminer le type de fonctionnement de la commande manuelle de la facette. Appuyer sur la ligne correspondante puis valider par OK. Active : la facette peut commander plusieurs fonctions standard.
  • Page 23 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 2 MENU PROGRAMMATION FONCTION ÉVACUATION 7-2-2 MENU PROGRAMMATION FONCTION ÉVACUATION Le paramètrage de la fonction évacuation a pour but : - en premier lieu de déterminer quelle fonction on veut configurer ou initialiser ; - de lui attribuer un numéro utilisé...
  • Page 24 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 2 MENU PROGRAMMATION FONCTION ÉVACUATION 7-2-2-1 AFFECTATION D’UN NUMÉRO UGA Cet écran permet d’affecter un numéro aux UGA. Après avoir validé le N° par OK, on revient sur l’écran précédent. ⇦...
  • Page 25 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 2 MENU PROGRAMMATION FONCTION ÉVACUATION 7-2-2-3 AFFECTATION DES LIGNES DE DIFFUSEUR SONORE Ces écrans permettent d’affecter des voies MD (10 maximum). Après validation, on accède à des écrans permettant de saisir les informations désirées N°CMSI, bus, MD, voie MD.
  • Page 26 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 2 MENU PROGRAMMATION FONCTION ÉVACUATION 7-2-2-5 AFFECTATION DE CONTACT AUXILIAIRE Ces écrans permettent d’affecter des voies MD (10 maximum). Après validation, on accède à des écrans permettant de saisir les informations désirées N°CMSI, bus, MD, voie MD.
  • Page 27 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 2 MENU PROGRAMMATION FONCTION ÉVACUATION 7-2-2-6 AFFECTATION DE L’ENTRÉE D’ACTIVATION Ces écrans permettent d’affecter des entrées d’activation (3 maximum). Après validation, on accède à des écrans permettant de saisir les informations désirées N°CMSI, bus, MD, voie MD.
  • Page 28 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 MENU PROGRAMMATION 7-2-3 MENU PROGRAMMATION - ZONE DE MISE EN SÉCURITÉ Le paramètrage de la zone de mise en sécurité désignée a pour but : - de lui attribuer un numéro qui sera utilisé dans tous les scénarios de mise en sécurité ; - de lui affecter un libellé, utilisé...
  • Page 29 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 3 MENU ZONE DE MISE EN SÉCURITÉ 7-2-3-1 AFFECTATION D’UN NUMÉRO ZS Cet écran permet d’affecter un numéro aux UGA. Après avoir validé le N° par OK, on revient sur l’écran précédent.
  • Page 30 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 3 MENU ZONE DE MISE EN SÉCURITÉ 7-2-3-3 AFFECTATION DE FONCTION STANDARD Cet écran permet d’ajouter ou de supprimer les fonctions qui seront lancées lors de la commande. Pour Supprimer, sélectionner la fonction désirée puis appuyer sur suppression. Pour Rajouter, entrer dans le menu Rajout.
  • Page 31 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 MENU PROGRAMMATION 7-2-4 MENU PROGRAMMATION - ZONE D’ALARME Le paramètrage de la zone d’alarme désignée a pour but : - de lui attribuer un numéro qui sera utilisé dans tous les scénarios de zone d’alarme (100 max);...
  • Page 32 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 4 MENU ZONE D’ALARME 7-2-4-1 AFFECTATION D’UN NUMÉRO ZA Cet écran permet d’affecter un numéro aux UGA. Après avoir validé le N° par OK, on revient sur l’écran précédent. ⇦...
  • Page 33 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 4 MENU ZONE DE MISE EN SÉCURITÉ 7-2-4-3 AFFECTATION DE ZONE DE MISE EN SÉCURITÉ Cet écran permet d’ajouter ou de supprimer des zones de mise en sécurité qui seront lancées lors de la commande.
  • Page 34 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 4 MENU ZONE D’ALARME 7-2-4-7 AFFECTATION D’UN NUMÉRO D’UGA Cet écran permet d’affecter un numéro aux UGA. Après avoir validé le N° par OK, on revient sur l’écran précédent. ⇦...
  • Page 35 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 5 MENU ZONE DE DÉTECTION 7-2-5-1 AFFECTATION D’UN NUMÉRO ZD Cet écran permet d’affecter un numéro zone de détection désirée. Après avoir validé le N° par OK, on revient sur l’écran précédent. ⇦...
  • Page 36 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 5 MENU ZONE DE DÉTECTION 7-2-5-3 AFFECTATION DE L’ENTRÉE D’ACTIVATION Ces écrans permettent d’affecter des entrées d’activation (3 maximum). Après validation, on accède à des écrans permettant de saisir les informations désirées N°CMSI, bus, MD, voie MD.
  • Page 37 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 6 MENU RÉGION 7-2-6 MENU PROGRAMMATION - RÉGION Le paramètrage des régions désignées a pour but : - de lui attribuer un numéro qui sera utilisé dans tous les scénarios de mise en sécurité (100 max);...
  • Page 38 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 MENU PROGRAMMATION 7-2-7 MENU PROGRAMMATION - MATÉRIEL DÉPORTÉ Le paramètrage d’un matériel déporté a pour but : - en premier lieu de déterminer quel matériel déporté on veut configurer ; - de lui attribuer un numéro qui sera utilisé...
  • Page 39 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 - 7 MENU MATÉRIEL 7-2-7-1 CONFIGURATION SORTIE DAS 7-2-7-1-1 CONFIGURATION DE LA SORTIE COMMANDE Cet écran permet de choisir le type de fonctionnement qui sera affecté à la sortie de la voie du MD sélectionné.
  • Page 40 ZNO1035500 A - 11/2022 Notice de programmation 7 - 2 - 7 MENU MATÉRIEL 7-2-7-2 CONFIGURATION PA 7-2-7-2-1 CONFIGURATION DU TYPE DE PA Cet écran permet de choisir le type de fonctionnement qui sera affecté à l’entrée PA de la voie du MD sélectionné...
  • Page 41 Notice de programmation ZNO1035500 A - 11/2022 7 - 2 MENU PROGRAMMATION 7-2-8 MENU PROGRAMMATION - RÉGION Le paramètrage des régions désignées a pour but : - de lui attribuer un numéro qui sera utilisé dans tous les scénarios de mise en sécurité (100 max);...
  • Page 42 ZNO1035500 A - 11/2022 Notice de programmation 7 - 3 MENU CONFIGURATION SYSTÈME 7.3 MENU CONFIGURATION SYSTÈME Ce menu a pour but d’explorer la configuration du CMSI. -Facettes (Visualisation) -BUS (Visualisation et commande du buzzer de chaque MD) -CMSI PARAMÈTRAGE CMSI HORS SERVICE CONFIGURATION SYSTÈME CONFIGURATION CMSI...
  • Page 43 Notice de programmation ZNO1035500 A - 11/2022 7 - 3 - 1 MENU CONFIGURATION CMSI 7-3-1-2 BUS Cet écran permet de visualiser et de tester les MD présents sur les différents bus du CMSI. Après sélection du BUS apparaît un écran donnant différentes informations : - adresse code sur le MD ;...
  • Page 44 ZNO1035500 A - 11/2022 Notice de programmation 7 - 4 MENU PARAMÉTRAGE UGA 7-4 MENU PARAMÉTRAGE UGA Ce menu permet de configurer les UGA du CMSI : - de lui attribuer un numéro qui sera utilisé ; - la mise en hors / service de l’UGA désignée ; - la mise en hors / service des diffuseurs sonores ;...
  • Page 45 Notice de programmation ZNO1035500 A - 11/2022 7 - 5 MENU PARAMÉTRAGE LOCAL Le paramètrage local a pour but : - de définir le paramètrage de la sortie série ; - la vitesse d’e communication du port série ; - de modifier les codes d’accès ; - de définir le mode de fonctionnement du buzzer du CMSI ;...
  • Page 46 ZNO1035500 A - 11/2022 Notice de programmation 8 MENU PARAMÉTRAGE EN SERVICE Le menu paramétrage en service permet de configurer : -UGA ; -Port de communication série ; -BUZZER ; -Liaison ECS ; -Date et heure. PARAMÉTRAGE CMSI EN SERVICE PARAMÉTRAGE UGA PARAMÉTRAGE LOCAL HISTORIQUE...
